Fluke Networks MFTK-MM850-SM1550, набор для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1550 нм)

Назначение и принцип: Fluke Networks MFTK-MM850-SM1550, набор для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1550 нм)

Набор Fluke Networks MFTK-MM850-SM1550 предназначен для комплексной проверки ВОЛС с мультифибровыми разъемами MPO; в комплект входят шнуры для тестирования, адаптеры MPO и переносной кейс, при этом решение адаптировано для выездных работ и монтажа в стойках. В работе этот комплект опирается на опыт Fluke Networks и может использоваться вместе с оборудованием категории измерители параметров электрических сетей при организации сервисных процедур.

MultiFiber Pro - это тестовый комплект, который выполняет проверку целостности и параметров MPO-коннекторов без применения развязывающих (fan-out) патч-кордов; он уменьшает влияние ошибок полярности и упрощает проверку кассет и магистралей в полевых условиях. В работе устройство совместимо с современными архитектурами ЦОД и с магистралями, рассчитанными на 10 Гбит/с, а также с планами перехода на 40/100 Гбит/с.

При эксплуатации MultiFiber Pro существенно ускоряет процесс приёмки и поиска неисправностей: прибор одновременно измеряет потери и проверяет полярность всех 12 волокон одного MPO-разъёма, тем самым сокращая время тестирования с недель до дней. Этот инструмент сокращает ручные операции примерно на 90 % по сравнению с поочерёдной проверкой каждого волокна.

Функциональные опции

Функция «Сканировать все» обеспечивает автоматическое последовательное сканирование и измерение всех 12 волокон в разъёме MPO за 6 с, что устраняет необходимость поочерёдного перемещения тестера между шнурами при работе с фан-аут коннекторами. При этом автоматизация снимает большую часть ручной нагрузки на техников.

Встроенная проверка полярности позволяет определить соответствие схемы соединения между передатчиком и приёмником канала; устройство поддерживает анализ распространённых конфигураций полярности для многоволоконных систем, благодаря чему можно выявлять ошибки развёртывания на уровне отдельных коммутационных элементов. В работе это упрощает контроль правильности сборки каналов.

Интегрированный MPO-разъём на измерителе мощности и источнике света исключает потребность в дорогостоящих развязанных шнурах для тестирования MPO, что уменьшает набор необходимого промежуточного оборудования и ускоряет подготовку к измерениям. При эксплуатации это упрощает логистику комплектов на объекте.

Пользовательский интерфейс отображает результаты для всех 12 волокон одновременно и маркирует каждое оптоволокно в разъёме MPO; при этом любые значения, выходящие за границы допустимого уровня, явно выделяются, что облегчает дальнейший анализ причин. В работе интерфейс минимизирует требования к квалификации оператора при выполнении типовых проверок.

Возможность детализации до отдельного оптоволокна позволяет локализовать и диагностировать неисправность внутри магистрали MPO с выдачей результата для одного волокна. При этом оператор получает более точные данные для формирования отчёта и принятия решений по ремонту или замене элементов.

Закрывающий разъём MPO защищает контактные поверхности и тестер от загрязнений; это снижает риск ухудшения измерительных характеристик из‑за пыли и грязи и повышает повторяемость результатов при серийных проверках. При эксплуатации использование закрывающего элемента продлевает срок службы разъёмов.

Сферы использования

На практике устройство применяется при приёмочных испытаниях и вводе в эксплуатацию магистралей MPO в центрах обработки данных, где требуется одновременное тестирование множества волокон и быстрая проверка соответствия проектным параметрам. В работе MultiFiber Pro особенно полезен при масштабных развёртываниях и модернизации линков.

В полевых условиях тестер упрощает проверку предтерминированных кабельных систем и помогает техникам при поиске и локализации дефектов в кассетах и панелях с MPO-разъёмами. При калибровке и регулярном обслуживании он позволяет систематизировать измерения и поддерживать единые методики тестирования.

При эксплуатации возможна дискретность показаний в зависимости от условий замера и типа применяемых батареек; это нейтральное замечание полезно при планировании сертификационных работ.

1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.

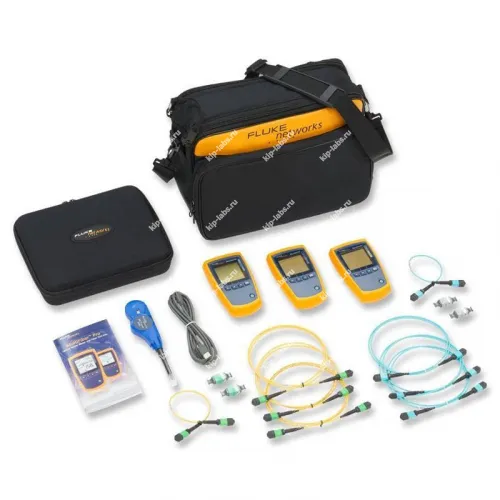

Комплектация Fluke Networks MFTK-MM850-SM1550

• Измеритель мощности MultiFiber Pro
• Источник излучения MultiFiber Pro 850 нм
• Источник излучения MultiFiber Pro 1550 нм
• Тестовые шнуры
• Адаптеры MPO
• Чехол

Технические характеристики Fluke Networks MFTK-MM850-SM1550, набора для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1550 нм)
