Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Радио-Сервис
- Код товара: 14543
- Доступность: В наличии
-
32292₽
- С учетом НДС 32292₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 127998
Описание измерителя сопротивления петли ИФН-300:
Производителем устройства является научно-производственная фирма «Радио-Сервис», расположенная в городе Ижевск. Измеритель сопротивления петли «фаза-ноль» ИФН-300 прошёл государственные испытания и внесён в официальный реестр средств измерений.. Устройство предназначено для работы в стационарных и полевых условиях, имеет влагозащищённый корпус, соответствующий классу IP54.
Измеритель ИФН-300 позволяет:
- спрогнозировать величину тока короткого в сетях с напряжением 220/380 В;
- измерять параметры в цепях переменного тока;
- измерять сопротивление подключенных потребителей.
Также измеритель сопротивления петли ИФН-300 применяется для замеров сопротивления металлосвязей. Устройство предназначено для работы с электрическими цепями напряжением 10-450 В, частотой тока 45-65 Гц. Уровень допустимой абсолютной погрешности не превышает +/- 0,025×U.
Отличительные особенности:
В отличие от других модификаций измеритель сопротивления ИФН-300 имеет возможность обмена данными с персональным компьютером по беспроводному каналу. Связь осуществляется с помощью Bluetooth.
Данные передаются на компьютер в виде текстовых файлов, что очень удобно для обработки и получения статистического анализа. Программа «RS-terminal» позволяет присваивать имена объектам длиной до 10 символов.
Сферы применения:
Измеритель петли ИФН-300 применяется электротехническим персоналом для осмотра энергооборудования, потребителей, электрических цепей без их отключения от источника энергоснабжения. Такой прибор применяется на производствах непрерывного цикла, машиностроительных заводах, в лабораториях.
Благодаря многофункциональности и широкому перечню настроек ИФН-300 можно использовать при диагностике подключения розеточных групп, распределительных коробок, высоковольтных щитов. На основе полученных данных делается техническое заключение о состоянии сетей с емкостными и индуктивными потребителями.
Технические характеристики ИФН-300
| Параметр | Значения |
|---|---|
| Измерение напряжения переменного тока | |
| Диапазон измерения действующего значения напряжения, В | от 10,0 до 450,0 |
| Рабочий диапазон частот, Гц | от 45 до 65 |
| Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза» | |
| Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 | |
| от 100 до 200 | |
| Рабочий диапазон напряжений, В | от 180 до 450В |
| Вычисление прогнозируемого тока короткого замыкания | |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 кА |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 кА |
| Измерение электрического сопротивления постоянному току (металлосвязь) | |
| Пределы измерения сопротивления, Ом | от 0,01 до 999 |
| Ток в измерительной цепи для сопротивлений не более 10 Ом, мА | не менее 200 |
| Габаритные размеры и масса | |
| Габариты (Ш х Г х В) | без упаковки: 88 х 105 х 245 с упаковкой: 145 х 120 х 265 |
| Масса | без упаковки: 800 г с упаковкой: 1 700 г |
Учебный фильм измерителя сопротивления петли ИФН-300

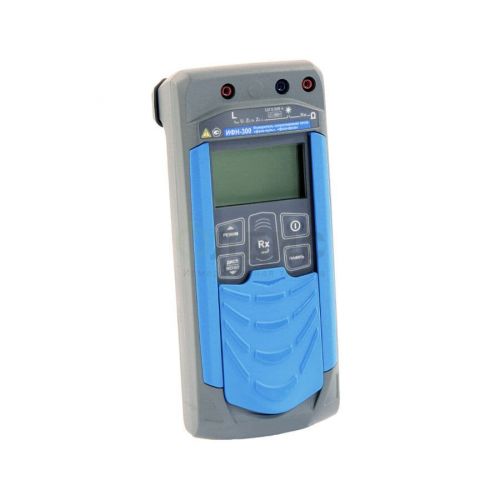

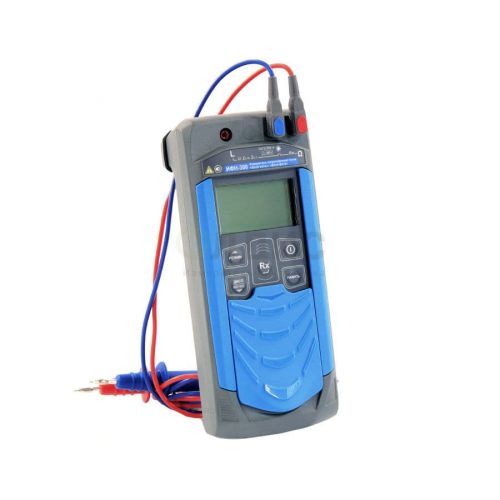

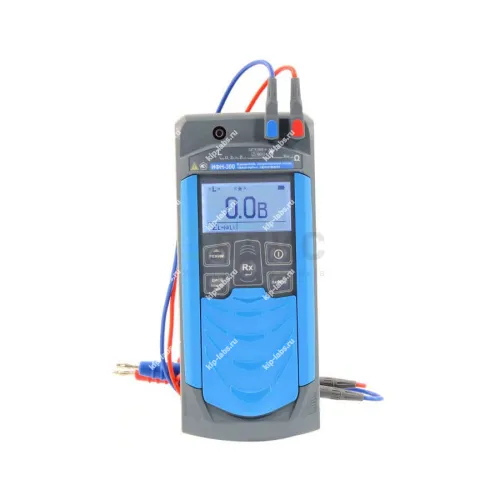

Внешний вид и основные элементы ИФН-300

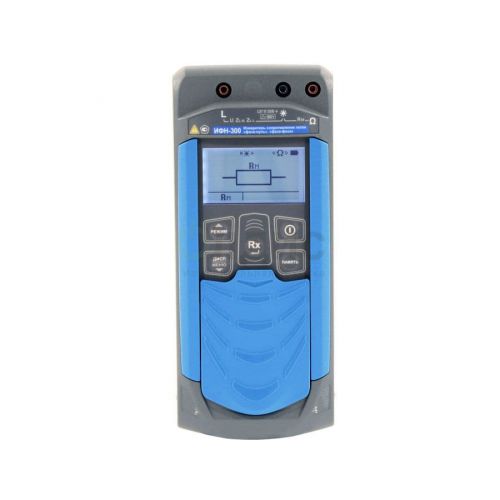

Индикация и расположение разъемов ИФН-300
Выбор режимов работы и управление измерителем ИФН-300 осуществляется с помощью функциональных клавиш на передней панели. Сигнальные разъёмы и индикаторы режимов расположены в верхней части корпуса. Для отображения результатов служит монохромный жидкокристаллический дисплей высокой чёткости.
Для защиты клавиш управления от возможных механических повреждений измеритель имеет сдвижную пластиковую шторку.
Измерителя петли «фаза-ноль» ИФН-300 обладает функцией самодиагностики и самотестирования. Процесс запускается сразу после включения питания. Версия текущего установленного ПО отображается на экране по окончании процесса. Внутренняя память устройства сохраняет последний выбранный пользователем режим замеров.
1, 2, 3 – гнезда для подключения кабелей;
4 – жидкокристаллический индикатор;
5 – кнопка – включение и выключение прибора;
6 – кнопка – кнопка вызова функции работы с памятью: в ИФН-300 -
запись, чтение, удаление и передача на компьютер измеренных значений,
в ИФН-300/1 – чтение последних результатов измерения;
7 – кнопка – начало измерений. В меню кнопка выполняет функцию
подтверждения выбранного действия либо возврата в основной режим.
8 – кнопка переключение вида и объема отображаемой информации при
измерениях сопротивление петли. При удержании более 3 сек – вход в
меню. В меню кнопка выполняет функцию движения по меню вниз.
9 – кнопка – переключение режимов: измерение сопротивление петли –
измерение сопротивления металлосвязи. В меню кнопка выполняет функцию
движения по меню вверх.

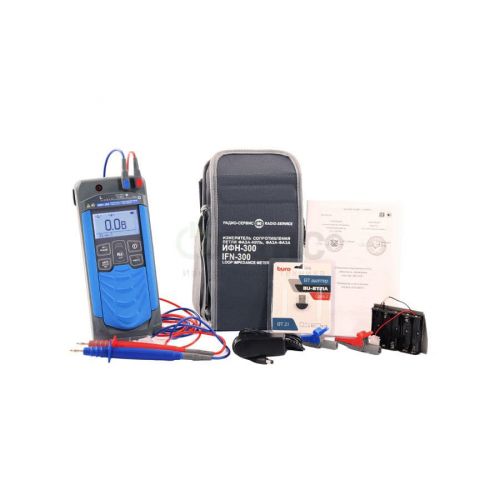

Комплектация измерителя сопротивления петли ИФН-300
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления петли ИФН-300 | 1 |
| 2 | Кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м | 1 |
| 3 | Кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м | 1 |
| 4 | Зажим типа «крокодил» | 2 |
| 5 | Блок питания | 1 |
| 6 | Адаптер Bluetooth-USB | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Сумка для переноски | 1 |
| 9 | Упаковка транспортная | 1 |
| 10 | Батарейный отсек РАМП.436244.007 | 1 |
Дополнительная комплектация ИФН-300
- Штанга ШИИЭ L-6,0 (6 м) - 1 шт;
- Штанга ШИИЭ L-8,0 (8 м) - 1 шт;
- Катушка с красным проводом, 8 м - 1 шт;
- Катушка с синим проводом, 8 м - 1 шт;
- Катушка с красным проводом, 10 м - 2 шт;
- Катушка с синим проводом, 10 м - 5 шт.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 75346-19 |
| Производитель | Радио-Сервис |
| Страна производитель | Россия |
