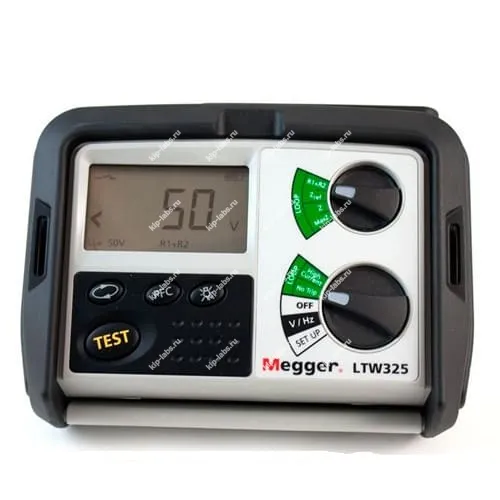

Измеритель параметров петли короткого замыкания и УЗО LTW325

Назначение и принцип: Измеритель параметров петли короткого замыкания и УЗО LTW325

Устройство используют для определения параметров петли короткого замыкания и для проверки работоспособности устройств защитного отключения, при этом оно оптимизировано для применения как в полевых условиях эксплуатации, так и в лабораторных испытаниях.

Изготовитель - Megger, при этом конструкция прибора организует последовательную генерацию испытательного сигнала и последующую фиксацию ключевых электрических параметров, что позволяет оперативно оценивать состояние защитных устройств; на практике это упрощает диагностику электрических цепей в составе комплекса измерители параметров электрических сетей.

При эксплуатации прибор выполняет серию измерений и формирует итоговые показатели для дальнейшей интерпретации. Тем самым сокращается время, необходимое для принятия решения о вмешательстве в сеть.

Функциональные опции

• измерение сопротивления петли короткого замыкания;
• контроль и проверка срабатывания УЗО;
• последовательное выполнение испытательных циклов с автоматической обработкой результатов;
• встроенные средства отображения и регистрации показаний;
• возможность интеграции в рабочие процедуры эксплуатационного персонала и дальнейшая передача данных.

Сферы использования

В эксплуатации прибор применяют при приемо-сдаточных проверках, при плановом обслуживании и при ремонте электроустановок; при этом он служит для быстрой проверки целостности и электрических параметров петли, а также для оценки корректности срабатывания защитных устройств.

На практике устройство востребовано в службах технической поддержки объектов энергоснабжения и на предприятиях с регулярными требованиями к контролю электробезопасности. При калибровке учитывают дискретность измерений и требования к точности.

Техническое описание измерителя сопротивления петли и токов КЗ LTW325:

Приборы Megger серии LTW реализуют двухпроводное тестирование электрических цепей без индукции срабатывания защитных устройств (УЗО). Вы точно определяете, какую петлю тестируете - фаза-заземление, фаза-ноль или фаза-фаза, поскольку подключение выполняется вручную; тестирование при этом стартует автоматически. При калибровке важно учитывать дискретность измерений.

• Для тестирования электрической цепи использует только два провода;
• Гарантируется, что во время тестирования электрических цепей УЗО не будут срабатывать;
• Чёткий легко читаемый дисплей;
• Прибор безопасен при работе с 3-х фазными системами;
• Рабочее напряжение 50В–480В;
• Отображение ожидаемого тока короткого замыкания;
• Стабильные результаты тестирования;
• Тестирование электрических цепей без срабатывания защитных устройств можно выполнять всего с двумя проводами.

Ключевые особенности измерителя сопротивления петли и токов КЗ LTW325:

• 2-х проводное подключение при тестировании петли;
• Разрешение 0,01 Ом;
• Измерение ПОЛНОГО, АКТИВНОГО и РЕАКТИВНОГО сопротивления петли без отключения УЗО L-PE, L-N, L-L;
• Индикация ожидаемого тока короткого замыкания;
• Индикация правильности подключения;
• Диапазон рабочих напряжений 50-480 В;
• Измерения частоты и напряжения;
• Индикация Z и R1+R2 (LTW325);
• Безопасно при подключении между фазами;
• Копрус пыле-влаго защищенный IP54;
• USB интерфейс и встроенная память (только LTW335);


  Двухпроводное тестирование
  Тестирование электрических цепей выполняется при помощи всего двух измерительных щупов. Это может быть:
  Фаза-заземление
  Фаза-ноль
  Фаза-фаза
  Тестировать просто. Третий провод, который мог бы вызывать путаницу при определении части тестируемой цепи, не нужен.
  Тестирование электрических цепей без срабатывания защитных устройств
  Используя метод тестирования электрических цепей без срабатывания защитных устройств, приборы серии LTW300 гарантируют, что работающие УЗО номиналом 30мА не будут срабатывать.
  Определение шума при тестированиях без срабатывания защитных устройств
  LTW использует сложную схему определения шума, которая непрерывно контролирует подачу напряжения во время тестирования электрических цепей, гарантируя отсутствие влияния побочного электрического шума на точность измерения.
  Существует два рабочих режима:
  а) Тестирование выполняется в течение 10 секунд и, при наличии шума, появится предупреждение.
  b) Для повышения точности тестирование автоматически продляется
  Тестирование электрических цепей большими токами
  Для источников питания, которые не защищены УЗО, можно использовать тестирование большими токами, поскольку отсутствует риск срабатывания УЗО
  Автоматический запуск
  Функция автоматического запуска запустит процесс тестирования электрических цепей, которое начнется, как только будут подключены измерительные щупы, что означает гораздо более безопасное тестирование.
  Безопасный при работе с 3-х фазными системами
  Эти приборы будут работать в широком диапазоне напряжений.
  Тестирование с высоким разрешением
  LW425 предлагает тестирование электрических цепей большими токами с высоким разрешением до трех знаков после запятой (0,001 Ом).
  Отображение ожидаемого тока короткого замыкания
  Все приборы могут вычислять ток короткого замыкания до 20кА, а модель LWT425 может рассчитывать до 40кА, используя диапазон тестирования большими токами с высоким разрешением 0,001Ом.

Технические характеристики измерителя сопротивления петли и токов КЗ LTW325:

Комплект поставки LTW325:

Дополнительная комплектация LTW325:
