- Производитель: Megger
- Код товара: 14490
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
63 399₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: LRCD220-EN-SC

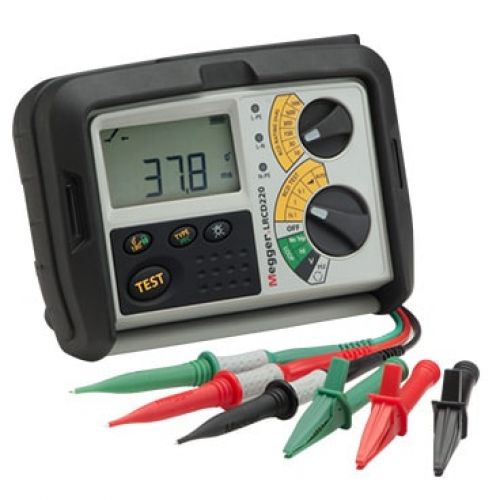

Кратко о модели: Измеритель параметров петли короткого замыкания и устройств защитного отключения LRCD220
Прибор LRCD220 предназначен для контроля параметров петли короткого замыкания и для проверки работоспособности устройств защитного отключения, что позволяет подтверждать соответствие электроустановок нормативным требованиям; разработчик и производитель - Megger.
Устройство сочетает портативность с комплектом необходимых режимов измерений, при этом проведение оперативных проверок и приёмосдаточных испытаний становится проще; функции прибора актуальны для работ в сегменте измерители параметров электрических сетей.
Ключевые особенности
- Измерение сопротивления петли короткого замыкания и параметров УЗО в полевых условиях;
- Интуитивно понятный пользовательский интерфейс для ускорения рабочего процесса;
- Компактный корпус и питание от встроенных источников, что облегчает транспортировку и работу на объектах;
- Функции калибровки и самопроверки для поддержания повторяемости измерений;
- Возможность документирования результатов для последующего анализа и отчётности;
- Совместимость с типовыми методиками испытаний и эксплуатационными регламентами.
Где применяется
LRCD220 задействуют при приёмке и при плановых проверках электроустановок на промышленных и гражданских объектах; прибор эксплуатируют монтажные и сервисные бригады, а также эксплуатационные службы, что позволяет использовать его в различных эксплуатационных сценариях.
- Проверка петли короткого замыкания в распределительных щитах и на участках кабельных трасс;
- Тестирование срабатывания устройств защитного отключения после монтажа и при техническом обслуживании;
- Проведение регламентных испытаний в рамках плановых осмотров и ремонтов.
При серийных проверках может быть важна дискретность показаний, что облегчает обработку большого объёма данных; за счёт поддержки обмена данными доступна синхронизация результатов с системами учёта. Таким образом, наличие функций самопроверки и калибровки уместно при периодических проверках.
Обзор конструкции и назначение LRCD220
Серия LRCD представляет собой поколение приборов, объединяющее возможности испытания параметров петли короткого замыкания без вынужденного срабатывания УЗО и отдельные режимы тестирования самих УЗО; благодаря этому реализованы гибкие и удобные функции для электриков, работающих с цепями под напряжением.
LRCD220 предназначен для безопасного тестирования сопротивления петли короткого замыкания в трёхфазных системах и для испытания УЗО при 1/2I,11, и 5I, включая настраиваемые и УЗО постоянного тока. Прибор позволяет выполнять проверку петли в цепи с УЗО 30 мА или более без его срабатывания, включая электронные УЗО.

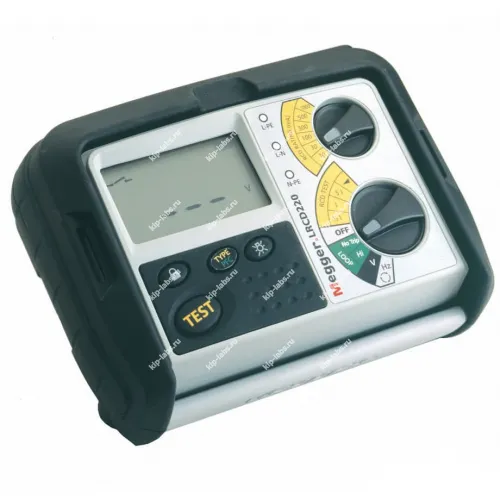

Корпус оснащён резиновой защитой и защитной крышкой панели, при этом степень защиты составляет IP54, а органы управления и компоновка выполнены для удобства эксплуатации. Прибор можно держать в руках или носить на шее, он устойчив к соскальзыванию при размещении на полке или скамейке; тестовые провода допускается оставлять подключёнными при закрытой или открытой крышке панели. Светодиодный индикатор L-N-E отображает состояние соединения и его полярность.
Функции измерителя параметров петли короткого замыкания и устройств защитного отключения LRCD220
Тестирование петли без срабатывания УЗО
Функция тестирования петли
Технические характеристики измерителя параметров петли короткого замыкания и устройств защитного отключения LRCD220:
| Параметр | Значение |
| Измерение напряжения | 0 В - 500 В |
| Погрешность | ± 2% ± 2 цифры |
| Измерение частоты | 25Гц до 450 Гц |
| Погрешность | ± 0,1 Гц от 25.0 Гц до 199.9 Гц ± 1 Гц от 200 Гц до 450 Гц |
| 3-проводное тестирование петли без срабатывания УЗО | |
| Питание | 200V - 280 В 45 Гц до 65 Гц |
| Номинальный испытательный ток | 15 мА |
| Погрешность измерения петли | 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом) 10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) 100 Ом - 999 Ом (± 5% ± 5 Ом) 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) |
| Тестирование УЗО | |
| УЗО тест диапазоны | Тестирования УЗО по EN61557-6 10 мА, 30 мА, 100 мА, 300 мА, 500 мА |
| Напряжение питания | 200 В - 280 В 45 Гц до 65 Гц |
| Погрешность тока тестирования | |
| Тест без срабатывания УЗО | (1/2I) от - 8% до - 2% |
| Тест со срабатыванием УЗО | (I, 5I) от + 2% до + 8% |
| Время Срабатывания | ± 1% ± 1 мс |
| Измерение напряжения прикосновения | |
| Измеряемый диапазон | От 0 В до 50 В |
| Ошибка | +5% / + 15% ± 0,5 В |
| Общие характеристики | |
| Рабочий диапазон температуры | -5 °C до + 40 °C |
| Рабочая влажность | 93% R.H. на + 40 °C максимально |
| Диапазон для хранения | -25 °C до + 70 °C |
| Защита от пыли/влаги | IP54 |
| Безопасность | МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей |
| EN61557 | Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – об орудовани е для испытаний, измерения или контроля защитных измерений: Часть 1 – Общие требования Часть 3 – Измерение сопротивления петли Часть 6 – Устройства дифференциального тока (УЗО) |
| Питание | Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные); Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы |
| Срок службы батареи | 2000 тестов подряд |
| Масса | 980 г |
| Размеры | 203 х 148 х 78 мм |
| Электромагнитная совместимость | В соответствии с МЭК 61326-1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Производитель | Megger |
| Страна производитель | Великобритания |
| Гарантия (мес.) | 36 |
