Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Megger
- Код товара: 14491
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
52 375₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: LRCD210-EN-SC

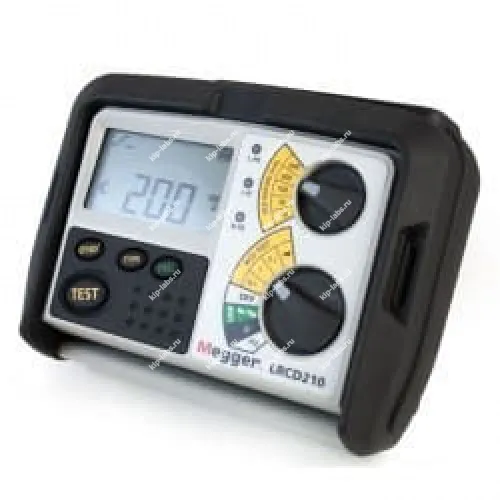

Описание модели: Измеритель параметров петли короткого замыкания и устройств защитного отключения LRCD210
LRCD210 используется для контроля сопротивления петли короткого замыкания и для испытаний устройств защитного отключения. Производителем данного прибора выступает Megger.
Типичные области использования включают приёмочные и периодические проверки электрических цепей, а также сервисное обслуживание; при этом прибор позволяет оценивать работу защитных устройств и относится к классу измерители параметров электрических сетей.
Методика испытаний рассчитана на эксплуатацию в полевых условиях, при этом рекомендуется организовать регистрацию результатов для их последующего анализа.
Кроме того, также стоит принимать во внимание требования к дискретности измерений и процедурам калибровки при ведении отчётности.
Преимущества
- Совмещение функций измерения сопротивления петли короткого замыкания и проверки УЗО в одном приборе.
- Упрощённая последовательность тестов и минимальные подготовительные операции перед измерениями.
- Компактная конструкция, удобная для выполнения работ на объекте.
- Оперативная фиксация полученных результатов измерений.
- Соответствие методикам контроля, применяемым при техническом обслуживании и приёмке оборудования.
Область применения
- Испытания при приёмке электрических установок.
- Периодические проверки и плановое техническое обслуживание систем безопасности.
- Сервисное обслуживание и диагностика распределительных сетей.
- Контроль работ по монтажу и пусконаладке.
Также при оформлении протоколов рекомендуется учитывать требования нормативной документации.
Описание измерителя параметров петли короткого замыкания и устройств защитного отключения LRCD210:
Серия LRCD - последнее поколение приборов сочетающих в себе тестирование параметров петли короткого замыкания без срабатывания УЗО и тестирование самих УЗО. Доступные и гибкие функции тестирования для электриков, тестирующих цепи под напряжением.
LRCD 210 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО при 1/2I,11, и 5I, настраиваемых и УЗО постоянного тока. Позволяет проводить тестирование петли короткого замыкания в цепи с УЗО 30 мА или более без его срабатывания, включая электронные УЗО
Прибор встроен резиновую защиту, имеет крышку для защиты панели, влагостойкий IP54, легко определяемые функции и удобная компоновка. Приборы можно держать в руках или повесить на шею, они не соскользнут, если их положить на полку и ли скамейку. Тестовые провода могут оставаться присоединенным с закрытой или открытой крышкой панели. Светодиодные индикаторы LNE соединительные показать статус соединения Индикатор L-N-E показывает состояние соединения и его полярнотсь.
Функции измерителя параметров петли короткого замыкания и устройств защитного отключения LRCD210:
Тестирование петли без срабатывания УЗО:
Тестирование петли приборами Megger позволяет избежать срабатывания подключенного к цепи УЗО. Гарантированно в цепи не сработает с УЗО до 30 мА и более. Тест петли без срабатывания УЗО может так же быть осуществлен в цепях с электронными УЗО.
Все приборы серии LRCD позволяют:
- Тестирование петли без срабатывания УЗО 30 мА и выше, а так же электронные УЗО;
- Трехпроводное измерение сопротивления петли без срабатывания в пределах от 0,01 Ом до 2 кОм;
- Автоопределение диапазона теста;
- Тестирование УЗО/I и 5I;
- Расчет ожидаемого тока КЗ при измерении сопротивления петли;
- Измерение напряжение сети;
- Измерение частоты сети.
Тестирование УЗО:
Тестирование времени срабатывания УЗО для всех диапазонов тока.
- Тест УЗО от 10 мА до 500 мА;
- Тестирование УЗО номинальным током;
- Выбор;
- Выбор угла 0/180о;
- Тестирование с автоповышением тока;
- Выбор напряжения прикосновения 25 или 50 В;
- Дополнительный дисплей для напряжения прикосновения.
Кроме того, приборы позволяют работать при измененной полярности Фаза/Нейтраль. Прибор обеспечивает трехфазное тестирование контуров без отключения и 1 xI тесты RCD от 10 до 500 мА.
Технические характеристики измерителя параметров петли короткого замыкания и устройств защитного отключения LRCD210:
| Параметр | Значение |
| Измерение напряжения | 0 В - 500 В |
| Погрешность | ± 2% ± 2 цифры |
| Измерение частоты | 25Гц до 450 Гц |
| Погрешность | ± 0,1 Гц от 25.0 Гц до 199.9 Гц ± 1 Гц от 200 Гц до 450 Гц |
| 3-проводное тестирование петли без срабатывания УЗО | |
| Питание | 200V - 280 В 45 Гц до 65 Гц |
| Номинальный испытательный ток | 15 мА |
| Погрешность измерения петли | 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом) 10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) 100 Ом - 999 Ом (± 5% ± 5 Ом) 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) |
| Тестирование УЗО | |
| УЗО тест диапазоны | Тестирования УЗО по EN61557-6 10 мА, 30 мА, 100 мА, 300 мА, 500 мА |
| Напряжение питания | 200 В - 280 В 45 Гц до 65 Гц |
| Погрешность тока тестирования | |
| Тест без срабатывания УЗО | (1/2I) от - 8% до - 2% |
| Тест со срабатыванием УЗО | (I, 5I) от + 2% до + 8% |
| Время Срабатывания | ± 1% ± 1 мс |
| Измерение напряжения прикосновения | |
| Измеряемый диапазон | От 0 В до 50 В |
| Ошибка | +5% / + 15% ± 0,5 В |
| Общие характеристики | |
| Рабочий диапазон температуры | -5 °C до + 40 °C |
| Рабочая влажность | 93% R.H. на + 40 °C максимально |
| Диапазон для хранения | -25 °C до + 70 °C |
| Защита от пыли/влаги | IP54 |
| Безопасность | МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей |
| EN61557 | Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – об орудовани е для испытаний, измерения или контроля защитных измерений: Часть 1 – Общие требования Часть 3 – Измерение сопротивления петли Часть 6 – Устройства дифференциального тока (УЗО) |
| Питание | Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные); Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы |
| Срок службы батареи | 2000 тестов подряд |
| Масса | 980 г |
| Размеры | 203 х 148 х 78 мм |
| Электромагнитная совместимость | В соответствии с МЭК 61326-1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Производитель | Megger |
| Страна производитель | Великобритания |
| Гарантия (мес.) | 36 |
