Измеритель параметров электрических сетей SEW 1824 LP

Назначение и принцип: Измеритель параметров электрических сетей SEW 1824 LP

Устройство SEW 1824 LP предназначено для мониторинга параметров электрических сетей и оценки состояния линий; при этом прибор применяют при приёмке, проведении диагностических работ и для регулярных проверок систем. Производитель - SEW, а по назначению изделие относится к приборам для полевых измерений, дополнительно см. Измерители параметров электрических сетей.

Аппарат фиксирует ключевые показатели сети, при этом питание организовано от батарей, что делает его удобным для выездных операций (в комплект поставки входит батарея - 8 шт.). При эксплуатации уместна дискретность показаний.

Функциональные опции

Прибор спроектирован для последовательного выполнения контрольных замеров и оперативного сбора диагностической информации; тем самым сокращается время сервисных процедур.

• контроль базовых параметров электрической сети
• оперативное получение и отображение измеренных значений для принятия решений на месте
• портативная компоновка для полевых работ
• питание от батарей (в комплекте 8 шт.)
• в комплекте имеются измерительные провода (3 шт.)

Сферы использования

На практике прибор применяют в эксплуатационных службах и лабораториях для плановых проверок, при вводе в эксплуатацию и в ходе ремонтных работ; при калибровке уместна сверка показаний с опорными эталонами. Устройство подходит как для разовых замеров, так и для регламентных проверок электрических систем.

Комплектация измерителя параметров электрических сетей SEW 1824 LP

• Измеритель параметров электрических сетей SEW 1824 LP
• Измерительные провода "банан-крокодил" (3 шт.)
• Батарея (8 шт.)
• Плечевой ремень
• Руководство по эксплуатации

Краткое описание измерителя параметров электрических сетей SEW 1824 LP

SEW 1824 LP - компактный и удобный в обращении Измерители параметров электрических сетей. Принцип его работы основан на определении падения напряжения ФН в режиме без нагрузки и вычислении параметров цепей ФН и ФЗ под нагрузкой, после чего рассчитываются остальные характеристики сети; такой алгоритм повышает достоверность получаемых данных.

Устройство используется при проверке и наладке электросетей. Оно также пригодно для тестирования и монтажа осветительных приборов, а также для ремонта и проверки электронных устройств различного назначения.

Для начала измерений требуется нажать кнопку "START". После этого прибор определяет питание, поступающее от генератора или трансформаторной подстанции, и сохраняет результаты во встроенную память; затем аналогичным образом проводится проверка электроцепи ФЗ, и данные также фиксируются автоматически без участия пользователя.

SEW 1824 LP позволяет оперативно выявлять неисправности в электросети и в цепи заземления - измерение сопротивления заземления выполняется без применения заземляющих штырей и длинных кабелей. Полученное сопротивление даёт оценку величины тока утечки, что помогает быстро находить плохие контакты и неисправные провода.

Ход измерений и результаты отображаются на компактном двухстрочном дисплее, а управление сведено к одной кнопке. Поскольку процесс полностью автоматизирован, прибор может использоваться персоналом без специальной подготовки.

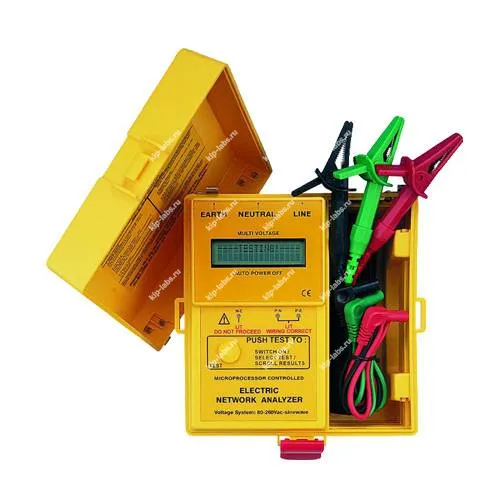

Корпус SEW 1824 LP изготовлен из ударопрочного пластика с двойной изоляцией. Питание осуществляется от набора из 8 батареек АА, при этом в корпусе предусмотрен отсек для хранения измерительных проводов. Производитель поставляет прибор в комплекте с измерительными проводами с клеммами типа "крокодил", источниками питания, плечевым ремнём и влагозащитным чехлом.

Технические характеристики измерителя параметров электрических сетей SEW 1824 LP
