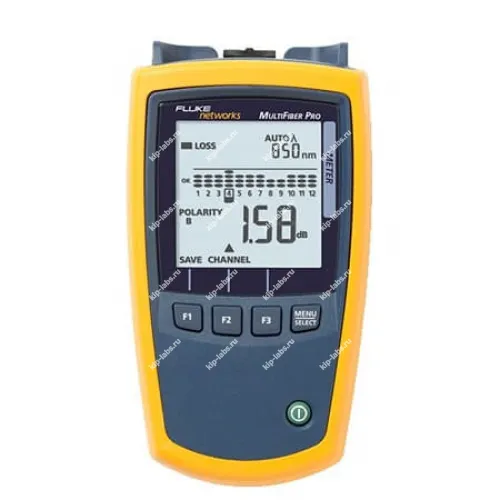

Измеритель оптической мощности Fluke Networks MultiFiber Pro (MFPOWERMETER)

Кратко о модели: Измеритель оптической мощности Fluke Networks MultiFiber Pro (MFPOWERMETER)

Измеритель оптической мощности Fluke Networks MultiFiber Pro (MFPOWERMETER) применяется совместно с источником света для проверки многоволоконных соединений, при этом прибор поставляется в ассортименте Fluke Networks и ориентирован на проверку MPO-инфраструктуры.

MultiFiber Pro представляет собой полевой тестер, который позволяет проверять магистрали MPO без использования специальных разветвительных шнуров. В центрах обработки данных, где часто используется стандарт MPO и где актуальны скорости передачи 10 Гбит/с и планы по переходу на 40/100 Гбит/с, он упрощает и ускоряет валидацию соединений благодаря автоматизированному измерению потерь и контролю полярности, что снижает время тестирования примерно на 90 % по сравнению с поочерёдным тестированием отдельных волокон.

Сканирование всех волокон одновременно

Функция «Сканировать все» обеспечивает автоматическое последовательное измерение всех 12 волокон в коннекторе MPO за 6 с, что позволяет избежать ручного перемещения прибора между шнурами и ускоряет тестирование в полевых условиях.

Контроль полярности

Контроль полярности в MultiFiber Pro ориентирован на обеспечение корректного соединения между передатчиком и приёмником канала связи; TIA-568-C.0 определяет три схемы (A, B и C) для многолучевых разъёмов, и прибор проверяет соответствие используемых коммутационных кабелей, постоянных соединений и каналов требуемой схеме, что позволяет снизить вероятность ошибок развёртывания.

Интегрированный MPO-разъём

Наличие MPO-разъёма непосредственно в измерителе и в источнике света исключает необходимость применять дорогостоящие и громоздкие разветвительные шнуры; это уменьшает сложность наладки и ускоряет процесс проверки.

Удобный пользовательский интерфейс

Интерфейс MultiFiber Pro разработан для одновременного отображения результатов по 12 волокнам; за счёт этого пользователь получает сразу данные о полярности, мощности и потерях, а источник света маркирует каждое тестируемое волокно, что облегчает идентификацию и анализ несоответствий тестовым пределам.

Детализация до отдельного волокна

При поиске неисправностей в магистралях MPO важна возможность спуститься до уровня одного волокна, и MultiFiber Pro предоставляет такую детализированную проверку, что позволяет получать результаты по каждому отдельному волокну и тем самым повышать точность диагностики.

Защита разъёма от загрязнений

Закрывающий разъём MPO на приборе защищает контактную часть от пыли и грязи; таким образом снижается риск ухудшения характеристик тестера и погрешностей измерений, связанных с загрязнением.

Ключевые особенности

• Автоматическое сканирование и тестирование волокон в разъемах MPO
• Обеспечивает правильное соединение концов оптоволоконных магистралей MPO и имеет встроенную функцию проверки полярности
• Встроенный разъем MPO устраняет необходимость применения разветвительных шнуров для тестирования оптоволоконных магистралей
• Понятные результаты тестирования и простой пользовательский интерфейс, отображающий все 12 волокон
• Позволяет выполнять поиск неисправностей соединений MPO с возможностью детализации до результата тестирования отдельного оптоволокна
• Закрывающий разъем MPO устраняет необходимость использования пылезащитных крышек

Где применяется

Преимущественно прибор используется при приёмке и обслуживании магистралей в центрах обработки данных, а также в полевых работах по валидации кассет и многоволоконных трасс MPO; в результате сокращается время и трудозатраты на тестирование, что особенно актуально при масштабных развёртываниях.

Дискретность показаний облегчает сопоставление серий измерений. Это может быть полезно при подготовке отчётов и оценке стабильности соединений.

1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.

Технические характеристики измерителя оптической мощности Fluke Networks MultiFiber Pro (MFPOWERMETER)
