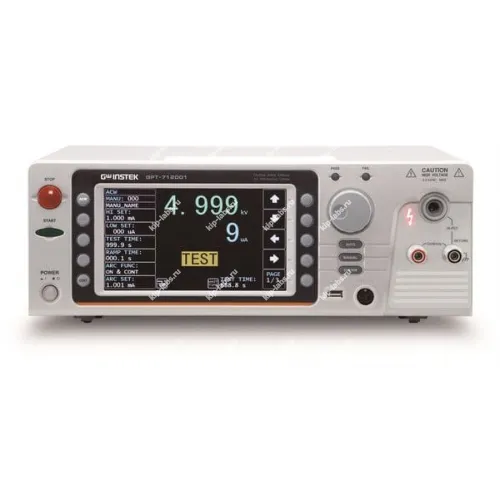

Установка для проверки параметров электрической безопасности GPT-712002

Назначение и принцип: Установка для проверки параметров электрической безопасности GPT-712002

Аппарат, созданный компанией GW Instek, предназначен для поэтапной проверки параметров электрической безопасности и контроля целостности защитных цепей; при этом он сочетает в одном корпусе средства воспроизведения типовых режимов испытаний и автоматизированной фиксации их результатов.

На практике устройство применяют для последовательной оценки сопротивления изоляции, измерения токов утечки и проверки заземляющих соединений, тем самым его часто используют службы контроля качества и лаборатории при приёмосдаточных испытаниях; использование прибора естественно сочетается с оборудованием из группы измерители параметров электрических сетей.

Оператор формирует порядок испытаний и задаёт контрольные параметры. При эксплуатации это позволяет получать воспроизводимые протоколы и облегчает анализ отклонений, а также включает опции обмена данными и процедуры самокалибровки.

Функциональные опции

• Управление выбором режимов испытаний и последовательностью процедур
• Регистрация и хранение протоколов измерений с возможностью экспорта
• Контроль параметров сопротивления изоляции и измерение токов утечки
• Проверка цепей защитного заземления и целостности соединений
• Встроенные средства для установки эталонных порогов и автоматизации циклов

Сферы использования

• Контроль электрической безопасности при приёмке электрооборудования
• Проверки в сервисных центрах и ремонтных мастерских
• Испытания в лабораториях качества и отделах метрологии
• Использование при вводе в эксплуатацию и периодических проверках

Описание устройства GPT-712002

Серия GPT-712000 оснащена функцией развертки (sweep), отображающей кривую результатов испытаний по исследуемому объекту; при этом ведётся пошаговая запись значений напряжения и тока вместе с параметрами установки (например, начальное Uисп, время нарастания, длительность теста или время спада). Это даёт возможность перемещать курсор по графику для анализа величин в конкретные моменты теста и тем самым помогает оператору проследить изменение тока или сопротивления во времени и локализовать критические точки, такие как провалы и пробои, а встроенный модуль статистической обработки (Statistics Function) позволяет оперативно получать сводные оценки по серии измерений.

Особенность серии - поддержка испытаний емкостной нагрузки до 47 мкФ, что делает прибор пригодным для проверки ИУ с большой входной ёмкостью: импульсных БП, бытовой техники и других электронных изделий с фильтрами сглаживания пульсаций. При испытании ИУ с емкостной составляющей в режиме пробоя постоянным напряжением (DCW) следует учитывать первоначальный заряд конденсаторов в момент старта - процесс заряда при подаче нарастающего напряжения может занять дополнительное время и иногда превысить предел таймера (999с), что повлияет на корректность результатов; учитывая обратную связь от пользователей, разработчики в моделях серии GPT712000 модернизировали выходные каскады и увеличили допускаемую максимальную ёмкость ИУ до 47 мкФ.

Ключевые особенности:

• Выходная мощность 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности (КПД 90%) и надежности УПУ при тестировании;
• Испытание переменным напряжением до 5 кВ. частота 50/60 Гц;
• Высокое разрешение: 1 мкА - по току, 1 В – по напряжению;
• Режим GC (Iисп100мА): измерение сопротивления цепей безопасности (заземления), контроль целостности защитных проводников (Continuity);
• Установка ВВ напряжения при отключенной нагрузке, регулировка Uисп в ходе теста, МК-процессорное управление, высокая стабильность Uисп;
• Испытания емкостной нагрузки (до 47 мкФ);
• Режимы запуска испытаний: «Ручной»/ «Авто», функция качания Sweep (график/ таблица), статистическая обработка результатов;
• Тест по таймеру (заданное время - «Нарастание»/ «Спад»);
• Световая и звуковая индикация (состояние, результат теста);
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);
• Дублирование функционального выхода на задней панели;
• Испытания с подключением установки к «земле» или изолирования от точки общего потенциала (GND – On/ Off);
• Память: 100 ячеек для записи профилей (10 блоков);
• Графический цветной TFT дисплей (диаг. 18 см).

Технические характеристики установки GPT-712002:

Комплектация установки GPT-712002:
