Fluke Networks MFTK-SM1550, набор для тестирования ВОЛС с разъемами MPO (PM и LS 1550 нм)

Назначение и принцип: Fluke Networks MFTK-SM1550, набор для тестирования ВОЛС с разъемами MPO (PM и LS 1550 нм)

Комплект от Fluke Networks включает приборы MultiFiber Pro для тестирования ВОЛС с разъемами MPO (PM и LS 1550 нм), а также тестовые шнуры, адаптеры MPO и переносной кейс, при этом набор сформирован для удобной эксплуатации в полевых условиях.

Устройство предназначено для проверки магистралей MPO без применения разветвительных шнуров и снимает часть сложностей, связанных с контролем полярности. На практике прибор широко востребован в центрах обработки данных и относится к сегменту измерители параметров электрических сетей, поскольку поддерживает сценарии работы от 10 Гбит/с и при планируемом переходе на 40/100 Гбит/с.

Функциональные опции

• Автоматизированное сканирование и последовательная проверка всех волокон в MPO-разъеме, что ускоряет процедуры осмотра.
• Контроль корректности сопряжения концов оптических магистралей MPO с функцией верификации полярности каждого соединения.
• Интегрированный MPO-коннектор исключает необходимость применения дополнительных разветвительных шнуров при тестировании.
• Интерфейс отображает результаты для всех 12 волокон одновременно и упрощает интерпретацию показаний.
• Возможность локализации неисправности вплоть до отдельного волокна для детализированного анализа и отчётности.
• Закрывающий MPO-коннектор защищает тестируемые порты от загрязнений, снижая потребность в отдельных пылезащитных крышках.

Функция «Сканировать все» в MultiFiber Pro организует полное измерение мощности и потерь по 12 волокнам разъёма MPO за 6 с. Это автоматизирует процесс и исключает ручную перестановку измерительного оборудования между шнурами.

Схема полярности служит для обеспечения согласованного канала между передатчиком и приёмником, что описано в TIA-568-C.0 способами A, B и C; ошибки при развёртывании обычны из‑за необходимости комбинирования кабелей с различными типами полярности, и встроенная проверка полярности позволяет контролировать корректность как коммутационных кабелей, так и постоянных соединений.

Встроенный MPO-разъём в измерителе мощности и источнике света устраняет потребность в дорогостоящих разветвительных шнурах, что упрощает проверку оптоволоконных магистралей MPO; при этом интерфейс прибора показывает результаты проверки полярности, мощности и потерь для всех 12 волокон одновременно, а источник света маркирует каждое оптоволокно в разъёме для точной идентификации несоответствий.

Возможность детализации до одного волокна предоставляет результат тестирования отдельного оптоволокна и облегчает поиск неисправностей. Дополнительно закрывающий MPO-коннектор защищает контакты и тем самым повышает надёжность измерений в полевых условиях.

При эксплуатации полезно учитывать дискретность показаний и требования к источникам питания, а при калибровке рекомендуется следовать регламентам производителя.

Сферы использования

При эксплуатации прибор применяют для тестирования магистралей и кассет MPO в центрах обработки данных и на коммуникационных узлах, где важна скорость и детализация проверок. В работе MultiFiber Pro сокращает сроки ввода в эксплуатацию и повышает точность отчётности при массовой проверке оптоволоконных линий.

1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.

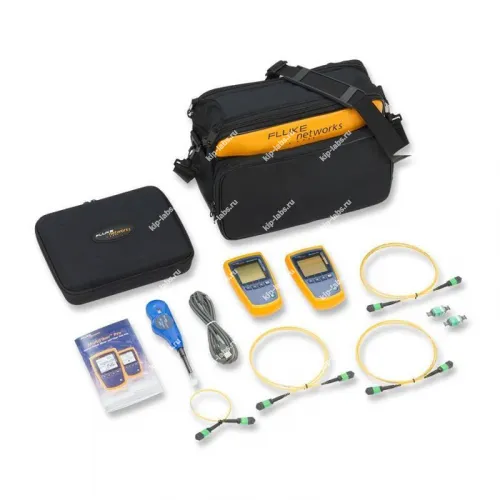

Комплектация Fluke Networks MFTK-SM1550

• Измеритель мощности MultiFiber Pro
• Источник излучения MultiFiber Pro 1550 нм
• Тестовые шнуры
• Адаптеры MPO
• Чехол

Технические характеристики Fluke Networks MFTK-SM1550, набора для тестирования ВОЛС с разъемами MPO (PM и LS 1550 нм)
