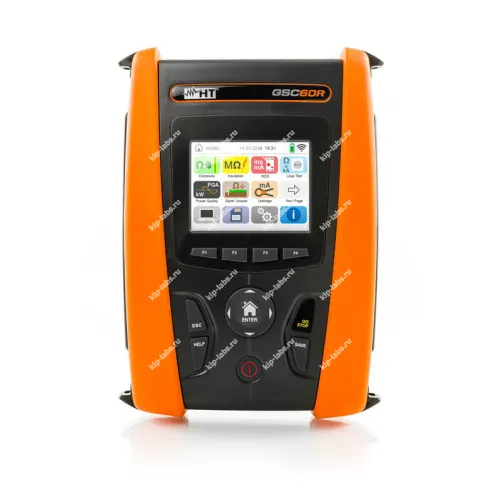

GSC60R - Измеритель параметров электрических сетей

Описание модели: GSC60R - Измеритель параметров электрических сетей

GSC60R - портативный регистратор параметров электрической сети от HT-Italia, предназначенный для всесторонней проверки и документирования показателей качества электроэнергии; при этом прибор поддерживает длительную запись и последующий анализ измерений, что делает его применимым в задачах мониторинга и диагностики в рамках измерители параметров электрических сетей.

Устройство имеет сенсорный цветной графический ЖК-дисплей и набор интерфейсов для передачи данных, включая WiFi и опто-развязанный USB. Также доступно мобильное/планшетное приложение HTANALYSIS™, которое визуализирует входные сигналы, гармоники и векторные диаграммы по всем фазам.

Кроме того, возможна гибкая настройка интервалов усреднения при регистрации данных, что позволяет адаптировать съём под конкретные задачи мониторинга.

Преимущества

• Комплексный набор измерений: контроль сопротивлений, токов, напряжений, мощности и энергии;
• Возможность детектирования и записи аномалий формы сигнала и переходных процессов;
• Внутренняя регистрация данных с длительным сроком хранения и опциями передачи в облако;
• Удобство визуализации результатов через приложение и цветной сенсорный дисплей;
• Гибкая конфигурация интервалов усреднения и расширенные тесты защитных устройств.

Область применения

• Профилактическая и аварийная диагностика электрических сетей;
• Проверка и калибровка средств защиты, автоматов и УЗО;
• Мониторинг качества электропитания на промышленных и коммерческих объектах;
• Испытания измерительных и силовых цепей в лабораториях и сервисных центрах.

Технические особенности

• Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА)
• Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности
• Измерение энергии (активной и реактивной)
• Измерение параметров УЗО (АС, А, B – общего, селективного типа и с задержкой), максимальный тестовый ток 10 А (опция): расширенный цикл тестирования автоматов защиты, выключателей , предохранителей и калибровка токоведущих проводников
• Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З»
• Измерение сопротивления изоляции (50, 100, 250, 500, 1000 В)
• Измерение сопротивления заземления и проводимости грунта
• Определение правильности подключения и порядка чередования фаз
• Детектирование и регистрация аномалий напряжения (выбросы, провалы перенапряжения, импульсы) с разрешением 10 мс
• Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники)
• Измерение и запись тока утечки, температуры и влажности, освещенности (опционально)
• Запись 632 показателей качества электроэнергии (ПКЭ) и параметров электросети на максимальном интервале >2-х месяцев
• Интервалы усреднения при регистрации : 2 сек, 5 сек,10 сек, 30 сек, 1 мин, 2 мин, 5 мин, 10 мин,15 мин, 30 мин
• Анализ и запись в облачное хранилище ПКЭ с помощью планшета или смартфона в реальном времени
• Приложение HTANALYSIS™ позволяет отображать все входные сигналы, гармоники, векторные диаграммы, а также производные функции на всех фазах
• Внутренняя память регистратора 8 МБ, сохранение результатов тестирования (999 ячеек)
• Интерфейс WIFI и USB (опто-развязанный)
• Сенсорный цветной графический ЖК-дисплей (320 х 240)
• Батарейное или аккумуляторное питание (+ сетевой адаптер)
