Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: П3-50В
Назначение и принцип: П3-50В - измеритель напряженности поля промышленной частоты
Прибор П3-50В используют для оценки напряженности электрического и магнитного полей промышленной частоты 50 Гц. При этом устройство применяется для контроля соответствия уровней поля установленным предельно допустимым значениям.
Изготовитель Омега-Мера выпускает компактный переносной вариант прибора с автономным источником питания, что обеспечивает работу вне стационарных точек; устройство логично отнести к классу измерители электромагнитного фона.

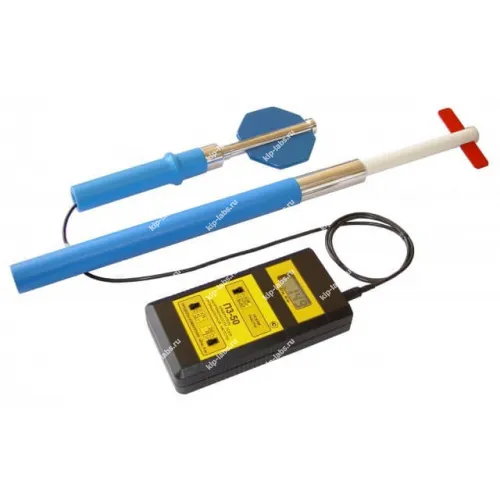

В состав П3-50В входят отсчетное устройство УО3-50 и направленные антенны-преобразователи (АП). Под воздействием измеряемого поля в АП возникает переменное напряжение, пропорциональное напряженности поля, при этом сигнал предварительно усиливается в антенне и затем поступает на вход УО3-50, где выполняются фильтрация, дальнейшее усиление, преобразование в постоянную составляющую и индикация показаний.
Для регистрации электрической компоненты используют АП Е3-50, а для магнитной - АП Н3-50, что позволяет задействовать соответствующий преобразователь в зависимости от измеряемой составляющей поля.
При эксплуатации следует учитывать дискретность выходных показаний и метрологические требования к поверке; такие рамки помогают корректно интерпретировать результаты. При калибровке обычно обращают внимание на точность опорных сигналов и условия измерений.
Функциональные опции
- Измерение напряженности электрического и магнитного поля на частоте 50 Гц.
- Малогабаритная переносная конструкция с автономным питанием, обеспечивающая мобильность при обследованиях.
- Конфигурация на основе отсчетного устройства УО3-50 и антенн-преобразователей направленного приема.
- Возможность применения АП Е3-50 для электрического поля и АП Н3-50 для магнитного поля.
- Принцип работы: индукция переменного напряжения в АП, его предварительное усиление, далее комплексная обработка в УО3-50 и отображение результата.
Сферы использования
На практике П3-50В применяют при инспекциях и обследованиях для контроля соответствия уровней электромагнитного поля нормативным требованиям, а также при оценке условий на рабочих местах. В работе прибор уместен на промышленных площадках, вблизи силового оборудования и в других зонах, где требуется контроль электрических и магнитных полей.
Технические характеристики измерителя П3-50В:
| Параметр | Значения |
|---|---|
| Диапазон измерения напряженности электрического поля с АП Е3-50 | от 0,01 до 100 кВ/м |
| Пределы измерения | 0.2, 2, 20 и 200 кВ/м |
| Диапазон измерения напряженности магнитного поля с АП Н3-50 | от 0,01 до 1800 А/м |
| Пределы измерения | 0.2, 2, 20, 200 и 2000 А/м |
| Пределы допускаемой относительной основной погрешности измерения напряженности электрического поля | +[15 + 0,2[ЕП/ЕX]] , %, где: ЕП - установленный предел измерения; ЕX - измеренное значение напряженности электрического поля, кВ/м |
| Пределы допускаемой относительной основной погрешности измерения напряженности магнитного поля | +[15 + 0,2[НП/НX]] , %, где: НП - установленный предел измерения; НX - измеренное значение напряженности магнитного поля, А/м |
| Пределы допускаемой дополнительной погреш ности, обусловленной отклонением температуры от нормальной (20 ?С) в пределах рабочих темпе ратур, на каждые 10 С | ± 6 % |
| Время непрерывной работы в автономном режиме | не менее 16 ч |
| Среднее время наработки на отказ, не менее | 3000 x |
| Источник питания | Встроенная батарея из 4-х сменных химических элементов по 1,5 В |
| Габаритные размеры составных частей измерителя (длина x ширина x высота), не более: - антенна преобразователь Е3-50 - антенна преобразователь Н3-50 - устройства отсчетного УО3-50 - измеритель в футляре | 450 x 110 x 40 мм 450 x 110 x 40 мм 200 x 100 x 45 мм 440 x 390 x 90 мм |
| Масса составных частей измерителя, не более: - антенна преобразователь Е3-50 - антенна преобразователь Н3-50 - устройства отсчетного УО3-50 - измеритель в футляре | 0,8 кг 0,8 кг 0,5 кг 3,0 кг |
| Мощность потребляемая | не более 0,1 Вт |
| Нормальные условия эксплуатации | Температура: от 5 до 40 С Относительная влажность воздуха: до 90% при температуре 25 0С Атмосферное давление: от 70 до 106,7 кПа |
Комплектация измерителя П3-50В:
| № | Наименование | Количество |
|---|---|---|
| 1 | Устройство отсчетное УО3-50 | 1 |
| 2 | Антенна преобразователь Е3-50 | 1 |
| 3 | Антенна преобразователь Н3-50 | 1 |
| 4 | Кабель К3-50 | 1 |
| 5 | Рукоятка для антенн | 1 |
| 6 | Футляр | 1 |
| 7 | Паспорт | 1 |
| 8 | Методика поверки | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 17638-19 |
| Производитель | Омега-Мера |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
