Измеритель плотности потока энергии электромагнитного поля П3-33М

Назначение и принцип: Измеритель плотности потока энергии электромагнитного поля П3-33М

Прибор служит для определения плотности потока энергии при непрерывной генерации в диапазоне частот 0,3 до 18 ГГц; при этом его применение направлено на проверку уровней электромагнитного поля на соответствие действующим нормам электромагнитной безопасности. Производителем данного изделия является НТМ Защита.

Измерители электроманитного фона П3-33М занесён в Государственный реестр средств измерений РФ под № 35282-07; для смежной информации можно обратиться к разделу измерители электромагнитного фона.

П3-33М применяют при оценке уровней СВЧ-излучения в жилых и рабочих помещениях, где эксплуатируется силовое, хозяйственное, коммутационное или информационное электрооборудование. На практике прибор также используют при проведении комплексных санитарно-гигиенических обследований территорий; допускается его эксплуатация в полевых условиях.

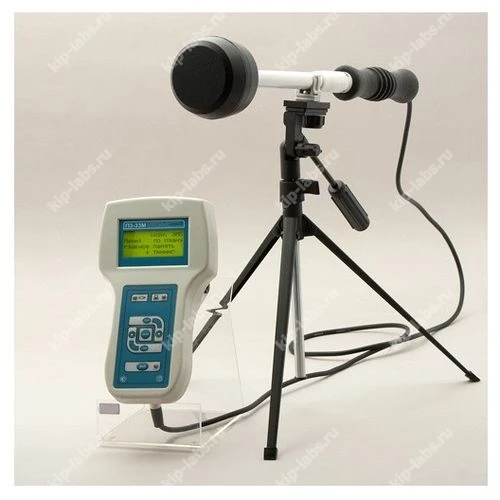

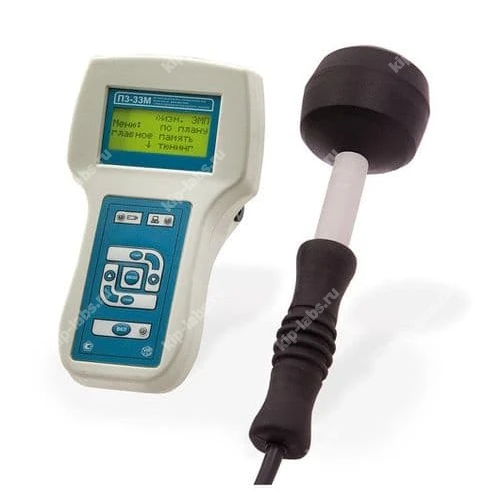

Конструкция включает антенну‑преобразователь, превращающую плотность потока энергии электромагнитного поля в постоянное напряжение, а также измерительно‑индикаторный блок, выполняющий аналого‑цифровое преобразование, цифровую обработку и отображение результатов на жидкокристаллическом индикаторе, что позволяет выводить данные также на персональную ЭВМ. Антенна содержит три дипольно‑детекторные микросборки, расположенные взаимно‑ортогонально, и результирующее значение ППЭ формируется как векторная сумма показаний каждой микросборки.

Соединение с персональным компьютером осуществляется через комплектный USB‑кабель; при отсутствии на ПК порта RS-232 требуется подключение через комплектный конвертер USB‑COM и кабель, поставляемые в комплекте. При эксплуатации целесообразно учитывать особенности дискретности измерений и интерфейсных решений.

Функциональные опции

• Измерение плотности потока энергии в режиме непрерывной генерации в диапазоне 0,3–18 ГГц.
• Отображение результатов на жидкокристаллическом индикаторе и их передача на персональную ЭВМ через USB.
• Антенна с тремя взаимно‑ортогональными дипольными детекторами; итоговое ППЭ определяется векторной суммой показаний.
• Возможность полевого использования и соответствие требованиям, подтверждённое внесением в Госреестр СИ РФ (№ 35282-07).

Сферы использования

В работе П3-33М применяют для контроля уровней СВЧ‑излучения в жилых помещениях и на рабочих местах, где присутствуют источники электромагнитных полей. При калибровке и санитарно‑гигиеническом мониторинге прибор используют в составе комплексных обследований территорий.

На практике устройство пригодится специалистам служб охраны труда, санитарно‑эпидемиологических лабораторий и эксплуатационным бригадам при полевых измерениях; при эксплуатации важно учитывать наличие соответствующих интерфейсов для передачи данных.

Комплект поставки измерителя П3-33М:

• Антенна – преобразователь АП-2 - 1 шт;
• Измерительно-индикаторный блок- 1 шт;
• Сумка укладочная - 1 шт;
• Блок питания - 1 шт;
• Руководство по эксплуатаци - 1 экз;
• Методика поверки - 1 экз;
• Формуляр - 1 экз;
• Свидетельство о поверке - 1 экз.

Технические характеристики П3-33М:
