Измеритель магнитного поля промышленной частоты В-50-2

Описание модели: Измеритель магнитного поля промышленной частоты В-50-2

Прибор служит для определения модуля индукции магнитного поля промышленной частоты, создаваемого магнитными системами, электрическими аппаратами различного назначения, линиями электропередачи, системами электроснабжения, транспортом и иными источниками; при этом эксплуатация возможна как в помещениях, так и на открытых территориях. Изготовитель: НТМ Защита, что подтверждает принадлежность прибора к профессиональному оборудованию.

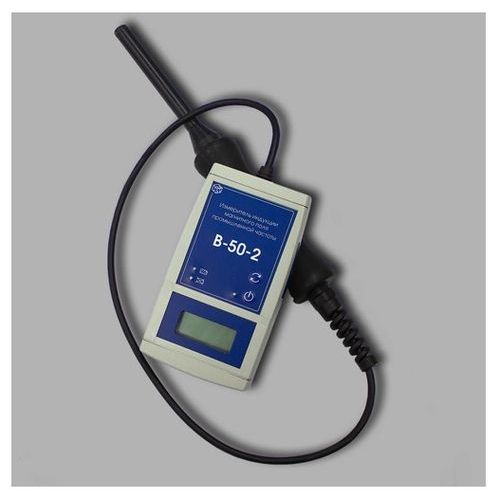

В-50-2 представлен как портативный измерительный прибор с изотропным (трехкоординатным) датчиком поля. Кроме того, измерители электромагнитного фона данного типа используются для оперативных проверок в разных условиях.

Прибор измеряет среднеквадратическое значение напряжённости и индукции магнитного поля промышленной частоты 50 Гц в полосе ± 1 Гц; при этом по частотному и динамическому диапазонам и погрешностям измерений он соответствует заявленным требованиям. Также прибор внесён в Госреестр СИ РФ под № 73149-18.

Принцип работы В-50-2 базируется на трёх взаимно ортогонально расположенных преобразователях Холла, регистрирующих магнитную индукцию; для компенсации температурных отклонений предусмотрена схема измерения температуры датчиков, которая корректирует входные токи преобразователей Холла. Сигналы с датчиков проходят программную обработку для выделения полосы частот и пересчёта в среднеквадратическую величину (напряжённость или индукция), при этом на экране отображаются результаты измерений, а источник питания - три аккумулятора типа ААА обеспечивают работу не менее 8 часов.

Информация о дискретности показаний и методах поверки изложена в сопроводительной документации прибора. При необходимости сведения о дополнительных опциях и интерфейсах уточняют по документации или у производителя.

Преимущества

• портативная конструкция с трёхкоординатным (изотропным) датчиком для однообразной регистрации поля;
• измерение RMS-значений индукции и напряжённости на частоте 50 Гц в полосе ± 1 Гц;
• температурная компенсация входных токов датчиков на основе встроенной схемы измерения температуры;
• программная фильтрация и пересчёт сигналов в среднеквадратические величины с вычислением расширенной неопределённости;
• индикация результатов на жидкокристаллическом экране и автономное питание от трёх аккумуляторов AAA с автономностью не менее 8 часов;
• включён в Госреестр СИ РФ под № 73149-18, что облегчает использование в официальных процедурах контроля.

Область применения

• Контроль относящихся к сфере государственного регулирования норм по электромагнитной безопасности при проведении специальной оценки условий труда;
• Производственного контроля;
• При определении безопасности жилых и производственных помещений;
• В области экологической безопасности населения;
• Научные исследования.

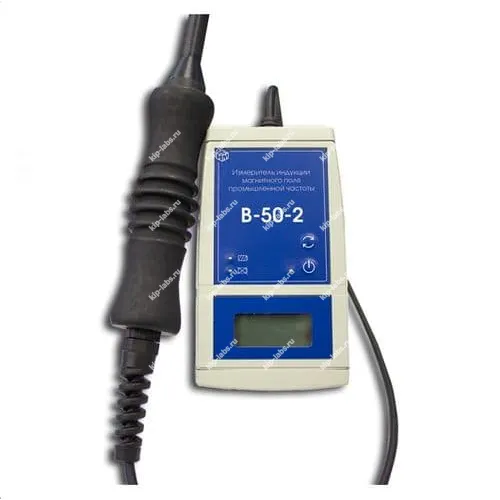

На лицевой панели измерителя В-50-2 находятся:

• Индикатор «заряд аккумуляторных батарей»;
• Индикатор «сбой в процессе заряда»;
• Кнопка смены единиц измерения (мТл - кА/м);
• Кнопка включения/выключения;
• Индикатор включенного состояния.

СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах»:

Законов:

• 102 ФЗ «Об обеспечении единства измерений»;
• 184 ФЗ «О техническом регулировании».
  Приказов:

  • Минздравсоцразвития № 1034н «Об утверждении Перечня измерений…»;
  • Минтруда № 33н «Об утверждении Методики проведения специальной оценки условий труда …» .


  Комплект поставки определителя В-50-2:

  • Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2 - 1 шт;
  • Паспорт - 1 экз;
  • Руководство по эксплуатации - 1 экз;
  • Методика поверки - 1 экз;
  • Блок питания - 1 шт;
  • Сумка укладочная - 1 шт.

Технические характеристики В-50-2:
