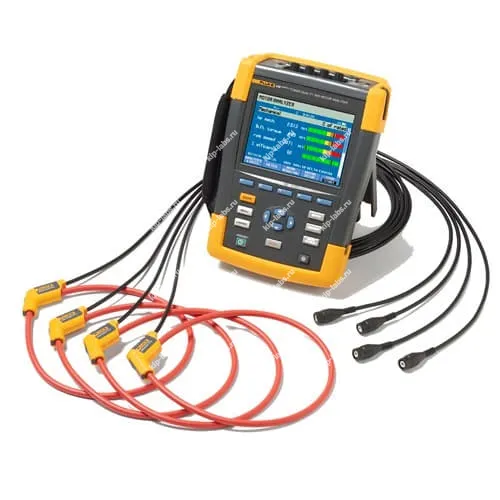

Назначение и принцип: Fluke 438 II/INTL - анализатор качества электроэнергии и работы электродвигателей
Прибор Fluke 438 II/INTL предназначен для оценки параметров электропитания и диагностики состояния электродвигателей, при этом фиксирует ключевые электрические показатели и архивирует данные для последующего построения выводов и отчётов.
На практике устройство применяют для обнаружения искажений, фазовых перекосов и перегрузок питающей сети. Эти возможности востребованы при работе с анализаторы электроэнергии; при калибровке возможна проверка дискретности входных каналов. При эксплуатации иногда требуется интерфейс RS-232C.
Функциональные опции
- Измерение напряжения и тока по фазам с регистрацией зависимости во времени.
- Анализ гармоник и вычисление суммарного искажения (THD) для оценки спектра помех.
- Определение перекосов и несинфазности, включая расчёт активной, реактивной и полной мощности.
- Запись переходных процессов и пиковых значений с возможностью последующего просмотра форм сигналов.
- Набор средств для базовой диагностики электродвигателей и оценки их рабочей загрузки.
- Функции протоколирования и выгрузки результатов для постобработки на ПК.
Сферы использования
В работе анализатор применяют специалисты по эксплуатации электроустановок, сервисные бригады и инженеры по наладке оборудования, что позволяет использовать прибор при маршрутных обходах и оперативной диагностике. Эти же специалисты обращаются к нему при поиске причин аварий и при приёмке энергосистем.
Модель Fluke 438 II/INTL больше не выпускается. Это следует учитывать при планировании и формировании заявок на закупку.
Конструкция и назначение Fluke 438 II/INTL:
Fluke 438 II/INTL - портативный измерительный прибор. Он рассчитан на проведение анализа работы электродвигателей в полевых условиях.
Прибор облегчает выполнение задач по обнаружению, прогнозированию, предотвращению и устранению нарушений качества электроэнергии в трёхфазных и однофазных сетях. Он предоставляет техническим специалистам информацию о механических и электрических параметрах, необходимую для оценки состояния и работоспособности электродвигателя.
Ключевые характеристики Fluke 438 II/INTL:
- Измерение основных параметров электродвигателей прямого пуска, включая крутящий момент, частоту вращения, механическую мощность и КПД электродвигателя;
- Выполнение динамического анализа работы электродвигателя с помощью графика зависимости коэффициента снижения мощности электродвигателя от нагрузки в соответствии с руководством NEMA/IEC;
- Вычисление механической мощности и КПД без использования механических датчиков, простым подключением к вводным контактам;
- Измерение параметров электрической мощности, таких как напряжение, сила тока, мощность, полная мощность, коэффициент мощности, гармонические искажения и дисбаланс для определения влияющих на КПД характеристик электродвигателя;
- Определение проблем качества электроэнергии, таких как провалы, кратковременные перенапряжения, переходные процессы, гармоники и дисбаланс;
- Технология обработки данных PowerWave фиксирует быстро меняющиеся среднеквадратичные значения, отображает средние значения за полупериод и формы сигнала для описания динамики процессов в электрической системе (пуск генератора, переключение ИБП и другое);
- Функция фиксации формы сигнала регистрирует 100/120 циклов (50/60 Гц) каждого обнаруженного события во всех режимах без предварительной настройки;
- Автоматическая фиксация переходных процессов регистрирует данные о форме сигналов с частотой 200 тысяч выборок в секунду одновременно на всех фазах до 6 кВ;
- Совместимость с Fluke Connect® - Просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК;
- Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III для использования на технологическом входе и выходе.
Технические характеристики анализатора качества электроэнергии и работы электродвигателей Fluke 438 II/INTL:
| Параметр | Значение |
|---|---|
| Тип двигателя | 3-фазный асинхронный (индукционный) |
| Источник питания | Частотно-регулируемый привод |
| Диапазон регулируемых частот | от 40 Гц до 70 Гц |
| Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) | от −15% до +15% |
| Диапазон несущих частот | от 2,5 до 20 кГц |
| Частотно-регулируемые приводы, совместимые с анализатором 438-II | |
| Тип преобразователя | Только с вольт-частотным управлением (управление напряжением)* |
| Метод управления | Вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи. |
| Частота | от 40 до 70 Гц |
| * Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов - с преобразователями тока - применяется для более мощного оборудования. | |
| Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II | |
| Тип преобразователя | Преобразователь тока |
| Типы двигателей | Синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.) |
| Частота напряжения питания двигателя | < 40 и > 70 Гц |
Комплект поставки Fluke 438 II/INTL:
| № | Наименование | Количество |
|---|---|---|
| 1 | Анализатор Fluke 438 II/INTL | 1 |
| 2 | Адаптер питания BC430 | 1 |
| 3 | Клещи i430flex-TF, длина 24 дюйма (61 см) | 4 |
| 4 | Набор переходников с вилками международных образцов | 1 |
| 5 | BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов) | 1 |
| 6 | Измерительный провод TLS430 и набор зажимов типа "крокодил" | 1 |
| 7 | Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки | 1 |
| 8 | PowerLog на компакт-диске (содержит руководства оператора в формате PDF) | 1 |
| 9 | USB-кабель A-B мини | 1 |
| 10 | C437-II жесткий футляр | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 66906-17 |
| Производитель | Fluke |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
