Электроанализатор переносной MYBOX 1500, класс А

Описание электроанализатора переносного MYBOX 1500, класс А:

MYBOX 1500 - интуитивно понятный четырехквадрантный портативный анализатор мощности, который предоставляет подробную информацию обо всех электрических параметрах, по качеству сети и переходным процессам электрического установки.

Предназначен для измерения и регистрации электрических параметров и качества питания.

Обеспечивает полный доступ к информации через приложение из мобильных устройств или путем подключения к Cloud.

Отличительные особенности:

• 5 входов для подачи измеряемого напряжения: L1, L2, L3, N и опорное напряжение URef;
• 5 входов для измерения тока: L1, L2, L3, N и для тока утечки;
• 5 сенсорных кнопок и 2 стандартных кнопки, позволяющие просматривать различные экраны и программировать анализатор;
• 21 светодиодный индикатор: включение, состояние батареи, журнал регистрации, состояние памяти, индикация подключений измерительных входов, Wi-Fi и 3G;
• ЖК дисплей для представления параметров;
• 2 цифровых входа;
• 2 транзисторных выхода;
• Коммуникационные соединения 3G;
• Wi-Fi коммуникационные соединения;
• 1 микро-USB разъем для подключения и выгрузки данных на компьютер.

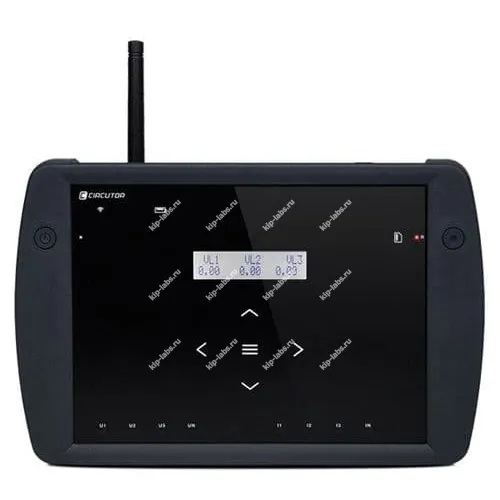

Схематическое отображение внешнего вида MYBOX 1500:

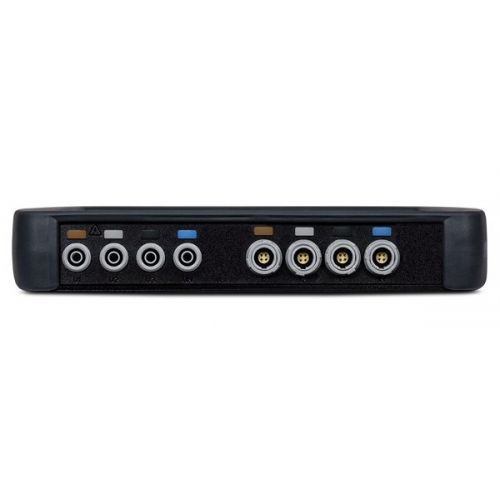

Список клемм, расположенных на нижней стороне MYBOX 1500:

Список клемм, расположенных на верхней стороне MYBOX 1500:

11. Power Supply, дополнительный источник питани
12. I1, Цифровой вход 1
13. I1, Цифровой вход 1
14. IC, Земля для цифровых входов
15. O1, Транзисторный выход 1
16. O2, Транзисторный выход 2
17. OC, Земля для транзисторных выходов
18. μUSB, разъем микро-USB.

Возможные схемы подключения:

• Измерение трехфазной сети с использованием 4-х проводного подключения;
• Измерение трехфазной сети с использованием 3-х проводного подключения;
• Измерение трехфазной сети с использованием 3-х проводного подключения и Aron подключения;
• Измерение двухфазной сети с использованием 3-х проводного подключения;
• Измерение однохфазной сети, фаза нейтраль, с 2х- проводным подключения.

  Технические характеристики:

  Параметр	Значение
  Электропитание (сетевой адаптер)
  Вход
  Номинальное напряжение	100 ... 240 В перем.тока
  Частота	47 ... 63 Гц
  Потребляемая мощность	MYBOX 150	MYBOX 1500
  	22... 28 ВA	25... 31 ВA
  Категория электроустановки	CAT II 300 V
  Выход
  Номинальное напряжение	9 В
  Потребляемая мощность	MYBOX 150		MYBOX 1500
  	18Вт		20 Вт
  Цепь измерения напряжений
  Пределы измерения напряжений	10 ...600В перем.тока
  Диапазон измеряемых частот	45 ... 65 Гц
  Полное входное сопротивление	2.4 MΩ
  Минимальное измеряемое напряжение (Vstart)	10 В перем.тока
  Максимальная потребляемая мощность по входам напряжения	0,15 ВА
  Категория электроустановки	CAT III 600 V
  Токоизмерительная цепь
  Тип зажима / трансформатора	Измерение токов по фазам и нейтрали
  	Токоизмерительные зажимы: CPG-5, CPG-100, CPRG-500, CPRG-1000, CPG-200/2000, FLEX-Rxxx, Трансформатор с выходным током 250 мА и напряжением 333 мВ
  	Измерение тока утечки модель MYBOX 1500)
  	Трансформаторы типа CFG-5, CFG-10, WG
  Номинальный ток (In)	Согласно зажимам, приведенным в Таблице 4 и Таблице 5
  Пределы измерения тока	1 ... 200 In %
  Максимальный ток, импульс менее 1 с	3*In A
  Минимальный измеряемый ток (Istart)	Согласно зажимам, приведенным в таблицах выше
  Максимальная мощность потребления по токовым входам	0,0004 ВА
  Категория электроустановки	CAT III 600 V
  Точность измерений (1)
  Измерение напряжений (Ph-N)	Класс 0,2 (10 ...1000 V приблизительно) (IEC 61557-12)
  Измерение токов	Класс 0,2 (1%...200% In) (IEC 61557-12)
  Измерение активной мощности и полной мощности (Vn 230/110 В перем.тока)	Класс 0,5 плюс-минус 1 цифра (IEC 61557-12)
  Измерение реактивной мощности (Vn 230/110 В перем.тока)	Класс 1 плюс-минус 1 цифра (IEC 61557-12)
  Измерение активной энергии	Класс 0,5S (IEC 62053-22)
  Измерение реактивной энергии	Класс 1 (IEC 62053-23)
  Измерение частоты	Класс 0,1 (45... 65 Гц)
  Измерение коэффициента мощности	Класс 0,5 (IEC 61557-12)
  Измерение коэффициента гармонических искажений (THD) по напряжения	Класс 1 (IEC 61000-4-7)
  Гармоники напряжения (до 50-й включительно)	Класс 1 (IEC 61000-4-7)
  Измерение THD по току	Класс 1 (IEC 61000-4-7)
  (1) Точность задается следующими условиями измерения для входа 2V: исключение ошибок, обусловленных зажимами и трансформаторами внешнего напряжения в диапазонах температур 5... 45 ºC и значений коэффициента мощности 0 ... 1.
  Wi-Fi коммуникационные соединения
  Диапазон	2.4 ГГЦ
  Стандарты	IEEE 802.11 b / g / n
  Пользовательский интерфейс
  Дисплей	2x-строчный с 20 алфавитно-цифровых символов на строку
  Наборное поле	5 сенсорных кнопок, 2 стандартных кнопки
  Индикатор	MYBOX 150 14 светодиодных индикаторов, MYBOX 1500: 21 светодиодный индикатор
  Возможности связи	USB
  Внутренняя батарйка
  Тип	Литиевая
  Напряжение	3 В
  Емкость	220 мАч
  Время работы от батареи	10 лет
  Основная аккумуляторная батарея
  Тип	Литиевая
  Напряжение	3,7 В
  Емкость	3700 мАч
  Время зарядки	6 часов
  Температура зарядки	0 ... 40ºC
  Автономный режим (2)	MYBOX 150	MYBOX 1500
  	2 часа	без 3G	с 3G
  		2 часа	50 минут
  (2) Точность задается следующими условиями измерения для входа 2V: исключение ошибок, обусловленных зажимами и трансформаторами внешнего напряжения в диапазонах температур 5... 45 ºC и значений коэффициента мощности 0 ... 1.
  Память типа MicroSD
  Формат	FAT 32
  Емкость	16 ГБ
  Время регистрации	1 сек, 1 мин, 5 мин, 15 мин, 1 час, 1 день
  Условия окружающей среды
  Рабочая температура	-10ºC... +50ºC
  Температура хранения	-20ºC... +60ºC
  Относительная влажность (без выпадения конденсата)	5 ... 95%
  Максимальная высота расположения над уровнем моря	2000 м
  Степень защиты	IP30
  Механические характеристики
  Размеры	Рисунок 5 (мм)
  Вес	MYBOX 150	MYBOX 1500
  	950 г	975 г
  Корпус	V0 пластик с самозатушением при возгорании

• Комплект поставки:

  1. Анализатор электроэнергии KIT B MYBOX 1500 – 1 шт.;
  2. M81631 Токоизмерительные клещи KIT 3 CS-RED-Flex-45 – 3 шт.;
  3. Кабель для измерения напряжения – 4 шт.;
  4. Зажим типа "крокодил" – 4 шт.;
  5. Блок питания – 1 шт.;
  6. Планшет с блоком питания на базе Android 4.1 – 1 шт.;
  7. Антенна Wi-Fi – 1 шт.
  8. Сумка для переноски комплекта "Энерготест" – 1 шт.;
  9. Камель micro-USB – 1 шт.;
  10. Карта MiscroSD 16 ГБ – 1 шт.

  Производитель	Circutor
  Внесен в госреестр СИ	Да
  Класс защиты	IP30
  Код товара	155894
  Номер в госреестре СИ	75837-19
  Страна производитель	Испания
  Гарантия (мес.)	12
