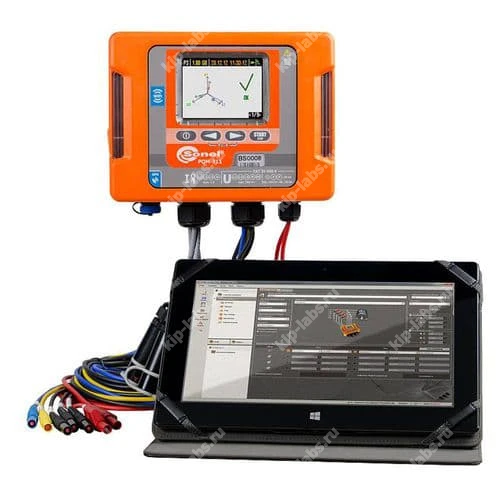

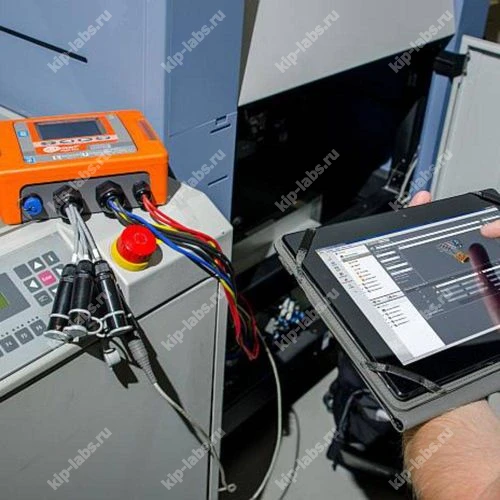

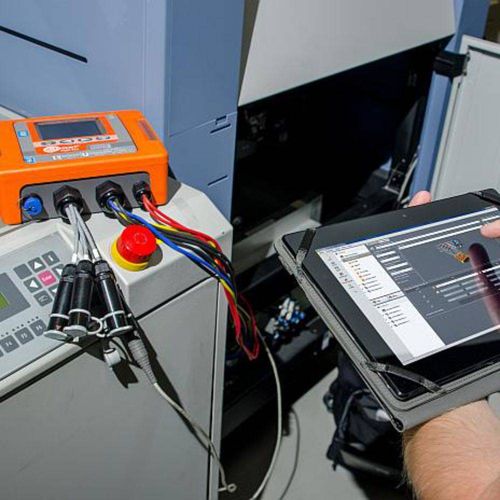

Анализатор параметров качества электрической энергии PQM-711

Кратко о модели: Анализатор параметров качества электрической энергии PQM-711

Анализатор разработан для эксплуатации в тяжёлых климатических условиях и не реагирует на внешние электрические поля, при этом допускается установка непосредственно на линии электропередачи; корпус обеспечивает степень защиты IP65, что делает его пригодным для уличной установки, и выпускается компанией Sonel S.A..

Конструкция регистратора рассчитана на работу в диапазоне температур от -20°С до +55°C. За счёт встроенного подогрева достигается стабильная работа при отрицательных температурах; дополнительно устройство адаптировано к задачам полевого мониторинга и интеграции с системами учёта, в том числе с приложениями для анализа данных.

При отключении внешнего питания питание прибора поддерживает встроенная Li-Ion (литий-ионная) аккумуляторная батарея, что позволяет продолжать регистрацию и контроль параметров сети. Уместна дискретность регистрации для типовых задач мониторинга электрических сетей.

Ключевые особенности

Благодаря прочному исполнению и защитному корпусу IP65 прибор подходит для монтажных работ на опорах и в неблагоприятных погодных условиях. В итоге это упрощает организацию измерений в распределительных сетях и на объектах энергоснабжения.

За счёт встроенных средств синхронизации и связи (GPS и GSM) устройство обеспечивает точную привязку времени и удалённый обмен данными, что повышает удобство эксплуатации и обработки результатов.

Где применяется

Прибор применяют для мониторинга качества электроэнергии в распределительных сетях, на подстанциях и у потребителей, где требуется регистрация переходных процессов и анализ искажений, что позволяет выявлять причины аварий и нарушений режима. Для задач анализа и отчётности может использоваться специализированное ПО и интеграция с системами класса анализаторы электроэнергии.

Отличительные характеристики PQM-711:

• Полное соответствие классу А;
• Регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
• GPS модуль для синхронизации времени;
• GSM модуль для обмена данными (настройки, управление, считывание данных);
• Степень защиты корпуса IP65;
• Автоматическое формирование протоколов регистрации;
• Измерение и регистрация:
  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов);

  • минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;

  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа);

  • минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).

  • коэффициента пиковых значений напряжения и тока;

  • частоты от 40 Гц до 70 Гц;

  • мощности: активная (P), реактивной (Q), мощности искажений (D), полной (S);

  • энергии: активной (ER), реактивной (EQ), полной (ES);

  • коэффициента мощности cos?, tg?;

  • коэффициента гармонических потерь (К-фактор);

  • до 50-й гармоники напряжения и тока;

  • до 50-й интергармоники напряжения и тока;

  • суммарного коэффициента гармонических составляющих напряжения tdD U и tdD I;

  • кратковременной и длительной дозы фликера Pst и Plt;

  • несимметрии по току и напряжению;

  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;

  • осциллограмм тока и напряжения для каждого периода усреднения;
  • Программное обеспечение SONEL Analysis 2.0 - приложение, необходимое для настройки и анализа данных регистрации;
  • Версия специально адаптирована под работу на планшетном компьютере;
  • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010);
  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
  • Установка параметров трансформаторов напряжения и/или тока;
  • Выбор периода усреднения;
  • Расписание запуска и остановки регистрации;
  • Установка типа токоизмерительных клещей;
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
  • Режим измерения в реальном времени;
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.

  Комплект поставки PQM-711:

  1. Адаптер для подключения к однофазной сети AZ-1 - 1 шт
  2. Антенна GPS - 1 шт
  3. Зажим «Крокодил» изолированный голубой K02 - 1 шт
  4. Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
  5. Зажим «Крокодил» изолированный красный K02 - 2 шт
  6. Зажим «Крокодил» изолированный черный K01 - 3 шт
  7. Кабель последовательного интерфейса USB - 1 шт
  8. Комплект для фиксации ремней - 1 шт
  9. Набор для монтажа на DIN-рейке - 1 шт
  10. Планшет - 1 шт
  11. Ремни для крепежа на столбе - 2 шт
  12. Соединитель электрический - адаптер AC-16 - 1 шт
  13. Соединитель электрический - адаптер магнитный модель AM-4 - 1 шт
  14. Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1 - 1 шт
  15. Футляр пластиковый L8 -

Технические характеристики анализатора параметров качества электрической энергии PQM-711:
