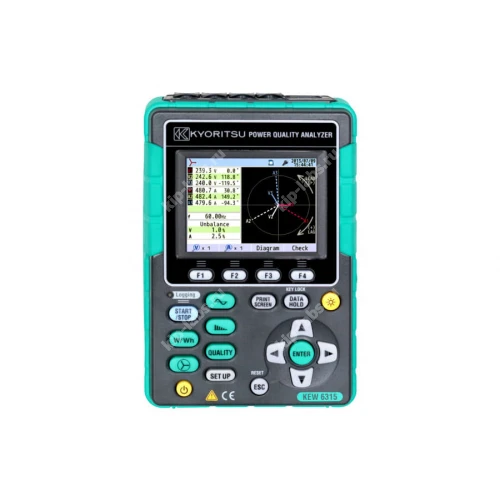

Анализатор качества электроэнергии KEW 6315-01

Описание модели: Анализатор качества электроэнергии KEW 6315-01

Модель KEW6315 выпускает KYORITSU и предназначена для специалистов и обслуживающего персонала, занимающихся контролем параметров электросети; при этом прибор обладает компактными габаритами 120x68x175 [мм] и массой менее 1 кг.

Аппарат выполняет измерение различных электрических параметров и анализ качества питания в соответствии с IEC61000-4-3 класс S и EN50160. Также прибор обеспечивает запись результатов и беспроводную передачу по Bluetooth на ПК и Android‑устройства, что удобно при работе с материалами по анализаторы электроэнергии.

Преимущества

• Класс точности S по IEC61000-4-30 и EN 50160
• Поддержка схем подключения: 1P2W, 1P3W, 3P3W, 3P3W3A (3-проводный несимметричный), 3P4W
• Совместимость с 15 типами стандартных и гибких токоизмерительных хомутов; при использовании адаптеров возможны измерения токов утечки и рабочих токов в диапазоне от 500 мА до 3000 А
• Возможность работы с трансформаторами тока (ТТ) и трансформаторами напряжения (ТН) с настройкой коэффициента от 0,01 до 9999,99
• Одновременное снятие параметров мощности и анализ качества: регистрируются мощность, гармоники и формы сигналов для всех каналов измерений. При этом фиксируются значения напряжений ВН, В1, В2, В3 и токи A1, A2, A3, A4 (включая ток нейтрали в 3P4W)
• Цветной TFT‑дисплей с подсветкой, у которого можно регулировать яркость и контраст
• Модуль Bluetooth обеспечивает передачу результатов на ПК и Android‑устройства с возможностью просмотра данных в реальном времени
• Запись информации возможна во внутреннюю память или на SD‑карту до 32 ГБ
• Два аналоговых входа для подключения термометра или люксметра (диапазон 100 мВ–10 В)
• Наличие одного цифрового выхода для регистрации событий или сигнализации

Область применения

Прибор применяют для обследования и диагностики промышленных, коммерческих и коммунальных электрических систем, а также для приемо‑сдаточных и периодических проверок, при этом возможности анализа гармоник и записи параметров позволяют выявлять отклонения в работе сети. Кроме того, устройство уместно использовать при измерениях, где важна дискретность записей и удобство передачи данных.

При необходимости отметим, что дискретность измерений и поддержка беспроводного интерфейса упрощают последующую обработку и архивацию результатов.

Технические харакеристики Kyoritsu KEW Model 6315-01:

• Источник питания переменного тока: 100 В ~ 240 В ~ 10% / 50 (47) Гц ~ 60 (63) Гц; потребляемая мощность: 7 ВА макс.
• Источник постоянного тока: номинальное напряжение 3В, батарейки LR06 6 шт. (2 последовательно x 3 параллельно) или батареи: номинальное напряжение 2,4 В; Батарейки Ni-MH AA 6 шт. (2 ширины x 3 параллели)
• Время работы: батарейки 3 часа (без подсветки); Аккумуляторы 4,5 часа (без подсветки, полностью заряжены)
• Хранение данных (внутренняя память), тип и объем памяти: флэш-память, 4 МБ, 14623 байта / запись, макс. 234 записи
• Максимальное количество сохраняемых файлов (2 ГБ): 65536 (по количеству запусков регистрации)
• Интерфейс USB 2.0 12 Мбит / с
• Интерфейс Bluetooth, версия 2.1 + EDR (класс 2), профиль SPP, частота: 2402 ~ 2480 МГц
• Стандарты: IEC61010-1, -2-30 CAT III 600 В, IEC61010-031, IEC61326
• Степень загрязнения окружающей среды: 2
• Размеры: 120 x 65 x 175 мм (Ш x Г x В)
• Вес: 900 г (с батареями)

Комплект поставки:

• KEW7255 Кабели напряжения (цвета: R, WH, BU, BK) с зажимами типа «крокодил», 1 комплект
• KEW7169 Кабель питания, 1 шт.
• KEW7219 USB-кабель, 1 шт.
• Батарейки щелочные 1,5В, тип AA, LR06, 6 шт.
• Карта памяти SD 2 ГБ, 1 шт.
• Сумка для переноски, 1 шт.
• Кабельные маркеры (по 4 шт. 8 цветов: R, BU, Y, GR, BR, GR, BK, WH)
• Компакт-диск с программным обеспечением (KEW Windows для KEW6315) для настройки и анализа с руководством по программному обеспечению в файле pdf
• Краткое руководство пользователя
• Сертификат о калибровке
