Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUPQM703
Продукт снят с производства.

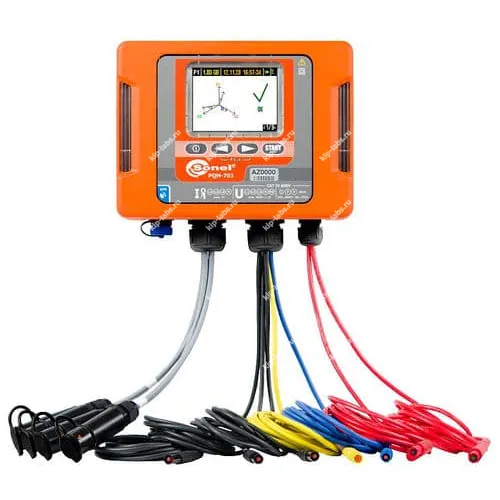

Назначение и принцип: Анализатор параметров качества электрической энергии PQM-703
Прибор PQM-703 применяется для регистрации и последующего анализа ключевых параметров качества электроэнергии в сетях с номинальной частотой 50/60 Гц, при этом измерения ведутся в соответствии с ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
Устройство, поставляемое Sonel S.A., рассчитано на эксплуатацию в сложных климатических условиях и нечувствительно к воздействию электрических полей, что позволяет устанавливать его непосредственно на ЛЭП; кроме того, прибор естественно вписывается в класс анализаторы электроэнергии.
Конструкция обеспечивает корректную работу в диапазоне температур от -20°С до +55°C. Для поддержания стабильной работы при отрицательных температурах предусмотрен встроенный подогрев.
При отключении внешнего источника питания измеритель переходит на внутреннюю Li-Ion аккумуляторную батарею, тем самым продолжая выполнять запись и хранение данных.
Функциональные опции
Устройство выполняет непрерывную регистрацию и анализ показателей качества электроэнергии, с сохранением параметров в энергонезависимой памяти; при этом возможна синхронизация по времени и привязка записей к временным меткам для последующей обработки.
При эксплуатации предусмотрена работа в полевых условиях с высокой степенью защиты корпуса IP65, что снижает необходимость дополнительного защищающего оборудования.
Уместность временной дискретности записи и опции самокалибровки определяется конфигурацией системы и требованиями к измерениям.
Сферы использования
На практике PQM-703 используют для мониторинга качества электроэнергии в распределительных и потребительских сетях, при этом прибор подходит для установки как в помещениях, так и на опорах воздушных линий.
В работе его применяют при расследовании нарушений качества питания, для периодического контроля и оценки соответствия параметров установленным стандартам.
Комплект поставки PQM-703:
- Адаптер для подключения к однофазной сети AZ-1 - 1 шт
- Антенна GPS - 1 шт
- Беспроводной интерфейс OR-1 (USB) - 1 шт
- Зажим «Крокодил» изолированный голубой K02 - 1 шт
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
- Зажим «Крокодил» изолированный красный K02 - 2 шт
- Зажим «Крокодил» изолированный черный K01 - 3 шт
- Кабель последовательного интерфейса USB - 1 шт
- Комплект для фиксации ремней - 1 шт
- Набор для монтажа на DIN-рейке - 1 шт
- Ремни для крепежа на столбе - 2 шт
- Соединитель электрический - адаптер AC-16 - 1 шт
- Соединитель электрический - адаптер магнитный модель AM-4 - 1 шт
- Соединитель электрический - адаптер с резьбой M4/M6, модель AR-1 - 1 шт
- Футляр пластиковый XL2 - 1 шт.
Дополнительная комплектация анализатора PQM-703:
- Клещи измерительные C-7 - для PQM-7XX;
- Клещи измерительные C-6 - для PQM-7XX, MPI-530;
- Клещи измерительные C-4 - для PQM-7XX;
- Клещи гибкие F-3 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-2 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-1 - для MRU-200, PQM-7XX, MPI-530 и MPU-1.
Технические характеристики анализатора параметров качества электрической энергии PQM-703:
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
|---|---|---|---|
| Напряжение постоянного и переменного тока URMS(среднеквадратическое значение, f =" 40..70 Гц) | 10% x Unom≤ URMS≤ 150% x Unom для Unom≥ 64 В | 0,01% x Unom | ± 0,001 Unom |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10% x Unom≤ URMS≤ 200% x Unom | 0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h(h =" 1..50) | От 0 до 200% Unom | 0,01% x Unom | ±0,0005 x Unom (UH, hизм <0,01 x Unom) ±0,05 x UH, hизм (UH, hизм ≥0,01 x Unom |
| Среднеквадратическое значение интергармонических составляющих напряжения UC, i(i =" 1..50) | От 0 до 200% Unom | 0,01% x Unom | ±0,0005 x Unom (UC, iизм <0,01 x Unom) ±0,05 x UH, hизм (UC, iизм ≥0,01 x Unom |
| Суммарный коэффициент гармонических составляющих напряжения THDU( h =" 2..50) | От 0 до 100,0% (для URMS> 1% x Unom) | 0,1% | ±0,05 x THDUизм |
| Суммарный коэффициент интергармонических составляющих напряжения TIDU( h =" 0..50) | От 0 до 100,0% (для URMS> 1% x Unom) | 0,1% | ±0,05 x THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f =" 40..70 Гц) "IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K =" 1000 А/1 В | 0,01% Inom | ± 0,001% x Inom | |
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01% x Inom | ± 0,01 x IRMSизм ± 0,02 x IRMSизм (с учетом доп. погрешности от положения) | |
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) | 0,01% x Inom | ± (0,03 x IRMSизм + 0,1 А) ± 0,03 x IRMSизм ± 0,015 x IRMSизм ± 0,0075 x IRMSизм ± 0,005 x IRMSизм | |
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) | 0,01% x Inom | ± (0,03 x IRMSизм + 1 mА) ± 0,025 x IRMSизм ± 0,01 x IRMSизм | |
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01% x Inom | ± (0,005 x IRMSизм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h(h =" 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01% x Inom | ±0,0015 x Inom |
| Среднеквадратическое значение интергармонических составляющих силы тока IC, i(i =" 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01% x Inom | ±0,0015 x Inom |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h =" 2..50) | От 0 до 100,0% (для IRMS> 1% x Inom) | 0,1% | ± 0,05 x THDIизм |
| Суммарный коэффициент гармонических составляющих силы тока TIDI(i =" 2..50) | От 0 до 100,0% (для IRMS> 1% x Inom) | 0,1% | ± 0,05 x THDIизм |
| Активная мощность P и активная энергия EP | 80% x Unom≤ URMS≤ 120% x Unom 1% x Inom ≤ IRMS≤ Inom | Зависит от Unomи Inom | ± 0,01 x x P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80% x Unom≤ URMS≤ 120% x Unom 2% x Inom ≤ IRMS≤ Inom | Зависит от Unomи Inom | ± 0,01 x x Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80% x Unom≤ URMS≤ 120% x Unom 2% x Inom ≤ IRMS≤ Inom | Зависит от Unomи Inom | ± 0,01 x x S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50% x Unom≤ URMS≤ 150% x Unom 10% x Inom ≤ IRMS≤ Inom | 0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom≤ URMS< 120% Unom 5% Inom ≤ IRMS≤ Inom | Зависит от Unomи Inom | |
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50% x Unom≤ URMS≤ 120% x Unom 10% x Inom ≤ IRMS≤ Inom | 0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst | От 0,20 до 10,00 Для URMS≥ 80% x Unom | 0,01 | ± 0,05 x Pstизм |
| Длительная доза фликера Plt | От 0,20 до 10,00 Для URMS≥ 80% x Unom | 0,01 | ± 0,05 x Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1и нулевой последовательности U0/U1 | От 0,0% до 20,00% 80% x Uном ≤ URMS≤ 150% x Uном | 0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Управляющие сигналы сети | От 5 до 3000 Гц | 0,01 Гц | ± 0,15% Uhдля 1...3% Uh, 5% Unдля 3...15% Uh |
| Переходные процессы (10 МГц) | ±6000 В | 5 В | ±(5% + 25 В) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP65 |
| Номер в госреестре СИ | 57276-14 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
