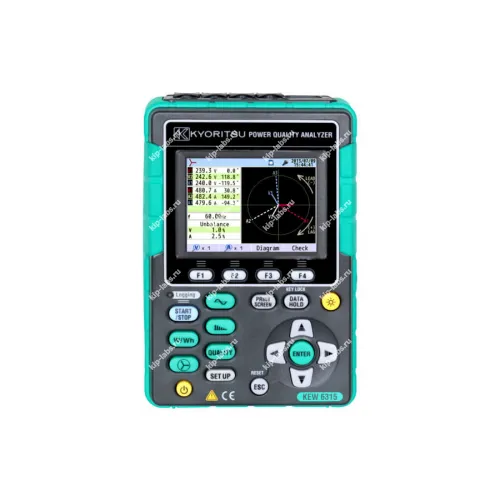

Анализатор качества электроэнергии KEW 6315-00

Кратко о модели: Анализатор качества электроэнергии KEW 6315-00

KEW6315 - это анализатор качества электроэнергии от KYORITSU, разработанный для специалистов и сервисных бригад, выполняющих контроль параметров электросети. Прибор отличается компактностью (120x68x175 [мм]) и массой менее 1 кг, что упрощает его транспортировку и полевые замеры.

Устройство предназначено для измерения широкого набора электрических параметров и оценки качества энергии в соответствии с IEC61000-4-3 класс S и EN50160; таким образом выполняется запись результатов и их беспроводная передача по Bluetooth на ПК и популярные Android-устройства. Дополнительную информацию о приборе можно найти в разделе анализаторы электроэнергии.

Нейтрально: наличие беспроводного и проводного интерфейса упрощает интеграцию прибора в существующие процедуры учёта и анализа.

Ключевые особенности

• Точность класса S в соответствии с IEC61000-4-30 и EN 50160
• Работа с конфигурациями: 1P2W, 1P3W, 3P3W, 3P3W3A (3-проводный несимметричный), 3P4W
• Поддержка 15 типов стандартных и гибких токовых зажимов; с использованием адаптеров возможно измерение токов утечки и нагрузочных токов (диапазоны от 500 мА до 3000 А)
• Совместимость с трансформаторами тока ТТ и трансформаторами напряжения ТН с настройкой коэффициента от 0,01 до 9999,99.
• Одновременное измерение мощности и анализа параметров качества энергии: мощность, гармоники, формы сигналов; параметры качества сохраняются для всех каналов; напряжения ВН, В1, В2, В3; токи A1, A2, A3, A4 (ток нейтрали 3P4W)
• TFT-экран в цвете с подсветкой, регулируемой яркостью и контрастностью
• Передача данных по Bluetooth для отображения результатов на ПК и Android-устройствах в реальном времени
• Сохранение данных во внутренней памяти или на SD-карте (до 32 ГБ макс.)
• Два аналоговых входа для термометра или люксметра (100 мВ-10 В)
• 1 цифровой выход для записи или тревоги

Где применяется

Прибор используют для контроля и документирования параметров электросети на предприятиях, в коммерческих зданиях и при обслуживании распределительных сетей; благодаря этому он помогает оценивать соответствие показателей требованиям стандарта EN50160. За счёт функции анализа гармоник и записи форм сигналов KEW6315 подходит для диагностики и поиска источников искажений, а также для измерений токов утечки при использовании соответствующих зажимов. Таким образом прибор уместен в плановом мониторинге и при аварийно-диагностических работах.

Нейтрально: дискретная архитектура данных и доступные интерфейсы делают прибор удобным для интеграции в процедуры метрологического контроля и последующей обработки результатов.

Технические харакеристики Kyoritsu KEW Model 6315-00:

• Источник питания переменного тока: 100 В ~ 240 В ~ 10% / 50 (47) Гц ~ 60 (63) Гц; потребляемая мощность: 7 ВА макс.
• Источник постоянного тока: номинальное напряжение 3В, батарейки LR06 6 шт. (2 последовательно x 3 параллельно) или батареи: номинальное напряжение 2,4 В; Батарейки Ni-MH AA 6 шт. (2 ширины x 3 паралели)
• Время работы: батарейки 3 часа (без подсветки); Аккумуляторы 4,5 часа (без подсветки, полностью заряжены)
• Хранение данных (внутренняя память), тип и объем памяти: флэш-память, 4 МБ, 14623 байта / запись, макс. 234 записи
• Максимальное количество сохраняемых файлов (2 ГБ): 65536 (по количеству запусков регистрации)
• Интерфейс USB 2.0 12 Мбит / с
• Интерфейс Bluetooth, версия 2.1 + EDR (класс 2), профиль SPP, частота: 2402 ~ 2480 МГц
• Стандарты: IEC61010-1, -2-30 CAT III 600 В, IEC61010-031, IEC61326
• Степень загрязнения окружающей среды: 2
• Размеры: 120 x 65 x 175 мм (Ш x Г x В)
• Вес: 900 г (с батареями)

Комплект поставки:

• KEW7255 Кабели напряжения (цвета: R, WH, BU, BK) с зажимами типа «крокодил», 1 комплект
• KEW7169 Кабель питания, 1 шт.
• KEW7219 USB-кабель, 1 шт.
• Батарейки щелочные 1,5В, тип AA, LR06, 6 шт.
• Карта памяти SD 2 ГБ, 1 шт.
• Сумка для переноски, 1 шт.
• Кабельные маркеры (по 4 шт. 8 цветов: R, BU, Y, GR, BR, GR, BK, WH)
• Компакт-диск с программным обеспечением (KEW Windows для KEW6315) для настройки и анализа с руководством по программному обеспечению в файле pdf
• Краткое руководство пользователя
• Сертификат о калибровке
