- Производитель: Fluke
- Код товара: 23548
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 5085052
Руководство пользователя Fluke Ti401 PRO
Паспорт безопасности Fluke Ti401 PRO
Краткий справочник Fluke Ti401 PRO
Назначение и принцип

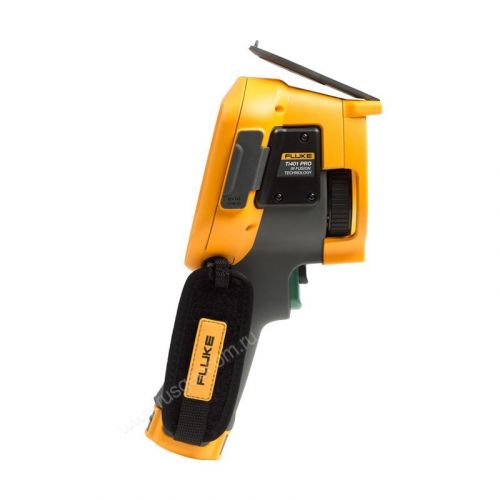

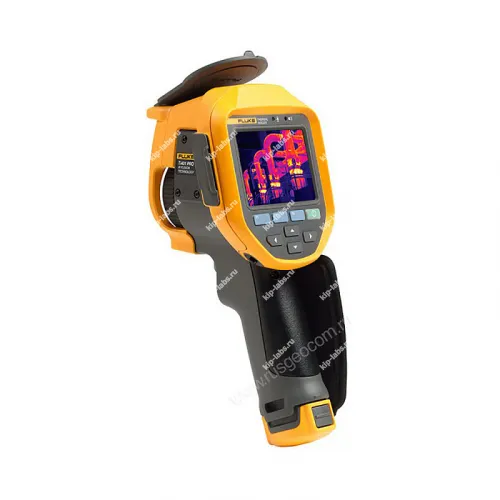

Модель Fluke Ti401 PRO — тепловизор с пистолетной рукояткой, разработанный для обследования зданий и сооружений с целью обнаружения теплопотерь; при этом прибор помогает фиксировать места аномального нагрева и охлаждения, которые указывают на дефекты изоляции или конструктивные несовершенства. Производитель — Fluke.

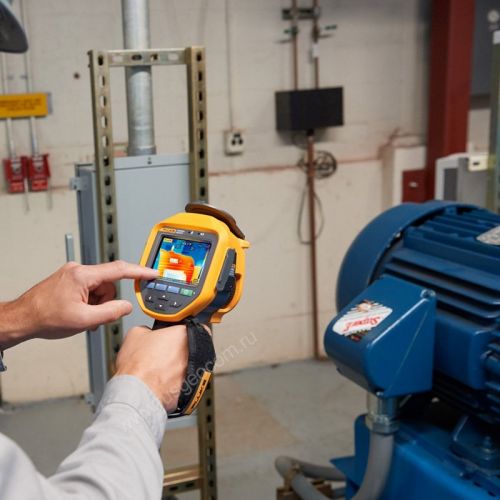

Аппарат также используют для диагностики электросетей и промышленного оборудования. В работе он выявляет холодные и сильно нагретые зоны, что позволяет локализовать неправильно функционирующие узлы; к тому же устройство относится к сегменту тепловизоры.
Функциональные опции
- Лазерный целеуказатель для точного позиционирования при дистанционном измерении температур.
- Внутренний накопитель объемом 4 Гб с возможностью расширения за счет MicroSD.
- Возможность записи голосовых аннотаций к каждому видео или фото.
- Поддержка 9 стандартных палитр и 9 палитр Ultra Contrast.
Разрешение инфракрасной матрицы
Ключевая характеристика — разрешение матрицы 640 на 480 точек. Минимальная дистанция фокусировки составляет 15 см, что позволяет регистрировать даже небольшие нагретые участки и обнаруживать неправильно работающие переключатели и УЗО в распределительных шкафах.
Частота обновления матрицы
Матрица может выводить кадры с частотой 9 Гц или 60 Гц, что обеспечивает возможность записи как фото, так и видео с радиометрическими данными; это позволяет отслеживать динамические тепловые процессы в реальном времени.
Интеграция с ПО Fluke Connect
Устройство поддерживает беспроводное подключение по WiFi для передачи снимков и видео на сервер. При этом тепловизор интегрируется с мобильными устройствами, отображая ИК-изображение на экране планшета или смартфона и упрощая последующий анализ.
Дисплей и автономная работа
Прибор оснащён дисплеем диагональю 3,5 дюйма с разрешением 640 на 480 точек, поэтому его можно использовать автономно без постоянного подключения к мобильным устройствам. Благодаря такому разрешению на экране чётко различимы нагретые участки исследуемой поверхности.
Технология IR‑Fusion
Кроме инфракрасной камеры тепловизор имеет модуль видимого света, и изображения с двух матриц накладываются друг на друга в соотношении, выбранном пользователем. Это упрощает поиск точек аномального нагрева или охлаждения на оборудовании и в помещениях.
Классификация и привязка снимков
При обследованиях тепловизор сортирует полученные кадры по типам оборудования и привязывает их к конкретным единицам в приложении, что позволяет выполнять сравнение ранних и поздних съёмок для выявления изменений температур и ранней диагностики неисправностей.
Сферы использования
На практике прибор используют при обследовании строительных конструкций для поиска теплопотерь, в работе по диагностике электрических цепей и при контроле технологического оборудования на производствах. При эксплуатации он помогает оперативно локализовать проблемные зоны и планировать ремонтные работы.
При эксплуатации уместна дискретность передачи диагностической информации. При калибровке полезно учитывать актуальность версий ПО и микрокода.
Купить тепловизор Fluke Ti401 PRO в Санкт-Петербурге и получить консультацию специалистов можно в нашем магазине, по телефону или через форму обратной связи на сайте.
Обратите внимание: ПО Fluke Connect для анализа и составления отчетов доступно во многих странах, однако использование системы Fluke Connect в отдельных государствах может быть ограничено; уточнить доступность следует у уполномоченного дистрибьютора Fluke.
**Означает, что эта функция Fluke Connect™ будет внедрена в ближайшее время. Следите за обновлениями ПО и микрокода на веб-сайте Fluke.
| Fluke Ti401 PRO | |
|---|---|
| Основные характеристики | |
| ИК-разрешение | 640 × 480 (307 200 пикселей) |
| Режим повышенного разрешения SuperResolution | Нет |
| Пространственное разрешение (IFOV) со стандартным объективом | 0,93 мрад, D:S 1065:1 |
| Угол поля зрения | 34° (Г) × 24° (В) |
| Минимальное фокусное расстояние | 15 см (примерно 6 дюймов) |
| Фокусировка MultiSharp | Нет |
| Автоматическая фокусировка LaserSharp | Да, для стабильного получения резких изображений. В каждом. Отдельном. Случае. |
| Лазерный дальномер | Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране |
| Усовершенствованная ручная фокусировка | Да |
| Возможность беспроводного соединения | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi и к ЛВС (при наличии) |
| Совместимость с приложением Fluke Connect | Да*, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования |
| ПО Fluke Connect Assets | На настольном ПК, обеспечивает привязку изображений к конкретным единицам оборудования, простое сравнение разных типов измерений на одном участке и составление отчетов. |
| Мгновенная выгрузка в облачную систему Fluke Connect | Да*, достаточно установить соединение между тепловизором и сетью Wi-Fi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК |
| Мгновенная выгрузка на сервер Fluke Connect | Да** |
| Технология IR-Fusion | Да, добавляет подробности из изображения в видимом спектре к инфракрасному |
| Ударопрочный сенсорный экран | 3,5 дюйма (горизонтально расположенный), 640 × 480 ЖК |
| Эргономичность конструкции | Пистолетная рукоятка для управления одной рукой |
| Тепловая чувствительность (тепловой эквивалент шума NETD)** | ≤0,075 °C при температуре объекта 30 °C (75 мК) |
| Уровень и диапазон | Плавное автоматическое и ручное масштабирование |
| Регулируемый уровень/диапазон сенсорного экрана | Да. Диапазон и уровень легко настраиваются простым прикосновением к экрану |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Да |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да |
| Минимальный диапазон (в ручном режиме) | 2,0 °C (3,6 °F) |
| Минимальный диапазон (в автоматическом режиме) | 3,0 °C (5,4 °F) |
| Встроенная цифровая камера (в видимом диапазоне спектра) | 5 Мп |
| Частота кадров | Исполнения с частотой 60 или 9 Гц |
| Лазерный указатель | Да |
| Светодиодная подсветка (фонарик) | Да |
| Цифровое масштабирование | Нет |
| Хранение данных и регистрация изображений | |
| Расширенные функции памяти | Сменная карта памяти microSD 4 Гбайт, встроенная флэш-память 4 Гбайт, возможность сохранения на USB-накопитель, выгрузка на внешние устройства для длительного хранения |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | bmp, jpeg, is2 |
| Просмотр содержимого памяти | Просмотр в виде миниатюр и полноразмерных изображений |
| Программное обеспечение | ПО с полным набором функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Анализ и хранение радиометрических данных на ПК | Да |
| Форматы файлов, экспортируемых при помощи ПО Fluke Connect | Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
| Голосовые аннотации | Максимальная длительность записи для одного изображения — 60 секунд, возможно прослушивание записи на камере; гарнитура Bluetooth поставляется по заказу, но не является обязательной |
| IR-PhotoNotes | Да, 2 изображения |
| Текстовые аннотации | Да. В том числе стандартные ярлыки, а также программируемые пользователем режимы |
| Возможность и форматы видеозаписи | Нет |
| Режим удаленного управления | Удаленный просмотр при помощи ПО Fluke Connect |
| Автоматическая регистрация (температура и интервал) | Нет |
| Питание от батареи | |
| Батареи (сменные, заряжаемые) | Два блока литий-ионных интеллектуальных батарей с пятисегментным светодиодным индикатором для отображения уровня заряда |
| Время работы от батареи | 2–3 часа от одной батареи (фактическое время работы зависит от настроек и режима использования) |
| Время заряда батареи | 2,5 часа до полного заряда |
| Способ заряда батареи | Зарядное устройство для двух батарей или заряд непосредственно в тепловизоре Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение | Выбираемые пользователем режимы пониженного энергопотребления и выключения |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже −10 °C) | от −20 °C до +650 °C (от −4 °F до +1202 °F) |
| Погрешность | ±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) |
| Коррекция коэффициента излучения на экране | Да (по значению и по таблице) |
| Температурная компенсация отражения фона на экране | Да |
| Подстройка коэффициента передачи на экране | Да |
| Линейность характеристики | Нет |
| Цветопередача | |
| Стандартные палитры | 9: "Радуга", "Горячий металл", "Сине-красная", "Высококонтрастная", "Янтарная", "Янтарная инвертированная", "Жидкий металл", "Серая шкала", "Серая шкала инвертированная" |
| Палитры Ultra Contrast | 9: "Радуга", "Горячий металл", "Сине-красная", "Высококонтрастная", "Янтарная", "Янтарная инвертированная", "Жидкий металл", "Серая шкала", "Серая шкала инвертированная" |
| Интеллектуальные объективы | |
| Макрообъектив с разрешением 25 мкм: 25 MAC2 | Да |
| Телеобъектив 2x: TELE 2 | Да |
| Телеобъектив 4x: TELE4 | Да |
| Широкоугольный объектив: WIDE 2 | Да |
| Общие технические характеристики | |
| Цветовая сигнализация (сигнализация по температуре) | Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) |
| Инфракрасный спектральный диапазон | от 7,5 до 14 мкм (длинноволновый) |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от −20 °C до +50 °C (от −4 °F до 122 °F) без батарей |
| Относительная влажность | от 10 до 95 % (без конденсации) |
| Измерение температуры в центральной точке | Да |
| Температура пятна | Маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон | Нет |
| Пользовательские рамки измерений | 1 расширяемый-сужаемый прямоугольник измерений с отображением МИН‑МАКС‑СРЕД температуры |
| Жесткий кейс | Прочный жесткий кейс для транспортировки; мягкая сумка для переноски |
| Безопасность | МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 |
| Электромагнитная совместимость | МЭК 61326-1: Базовая электромагнитная обстановка. CISPR 11 (Радиопомехи индустриальные): Группа 1, класс A |
| Соответствие техническим стандартам Австралии (RCM) | ГОСТ Р МЭК 61326-1-2014 |
| Соответствие нормам Федеральной комиссии по связи США | CFR 47, часть 15 подчасть B |
| Вибрация | 0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 60068-2-6-82) |
| Ударопрочность | 25 g по ГОСТ 28215-89 (МЭК 68-2-29) |
| Устойчивость к падению с высоты | Выдерживает падение с высоты 2 метра (6,5 фута) со стандартным объективом |
| Габариты (В × Ш × Д) | 27,7 × 12,2 × 16,7 см (10,9 × 4,8 × 6,5 дюймов) |
| Масса (с батареей) | 1,04 кг (2,3 фунта) |
| Степень защиты корпуса | Согласно ГОСТ 14254-96 (МЭК 60529): IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Гарантийный срок | Два года (стандартная гарантия), возможны соглашения о расширенной гарантии |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Соответствие требованиям директивы RoHS | Да |
