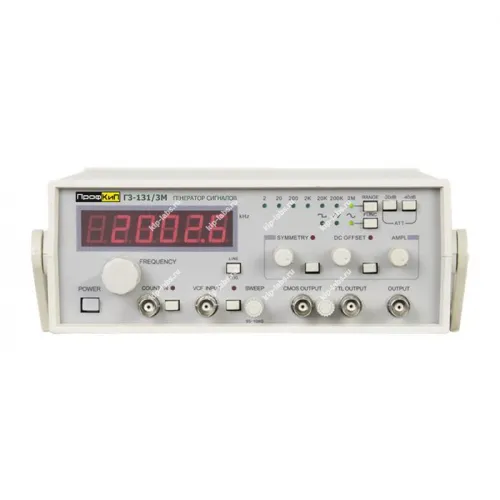

Генератор сигналов НЧ ПрофКИП Г3-131/3М

Назначение и принцип: Генератор сигналов НЧ ПрофКИП Г3-131/3М

Прибор служит источником эталонных и тестовых сигналов для множества радиотехнических систем. Это упрощает проверку и настройку их входных трактов.

Изготовитель - ПрофКИП; аппарат эксплуатируют как на лабораторных стендах, так и при полевых испытаниях, при этом интеграция с измерительной техникой возможна через стандартные выходы, включая TTL/CMOS, а также устройство естественно вписывается в типичные решения класса генераторы сигналов. На практике уместна дискретность настроек и удобство при калибровке.

Функциональные опции

Аппарат генерирует как периодические, так и непериодические формы колебаний. Это позволяет воспроизводить поведение сигналов, встречающееся в реальных условиях.

Интегрированные средства управления и контроля сокращают объём проверочных процедур, при этом встроенный частотомер применяется для контроля вырабатываемых частот, что облегчает проверку соответствия параметров. При эксплуатации уместна дискретность настроек.

Сферы использования

Прибор используют при настройке и диагностике радиопередающих и радиоприёмных устройств, в ремонтных мастерских и учебных лабораториях, что делает его применимым для поверки измерительных каналов и отработки алгоритмов цифровой обработки сигналов.

• Частотный диапазон: 0,2 Гц … 2 МГц;
• Форма сигналов: синус, меандр, треугольник, пилообразный, импульс и т.д.;
• Отдельный TTL, 50 Гц синус и сигнальный выход;
• Сдвиг по постоянному току: 0 В … 10 В;
• Плавная регулировка симметрии: 10% … 90%;
• Вход управления частотой напряжением (VCF);
• Встроенный 6-разрядный частотомер: 1 Гц … 15 МГц;
• Выходы: TTL, CMOS;
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц;
• Габариты: 250 х 105 х 280 мм;
• Вес: 2,5 кг;
