AFG-72005 - Генераторы сигналов специальной формы

Кратко о модели: AFG-72005 - Генераторы сигналов специальной формы

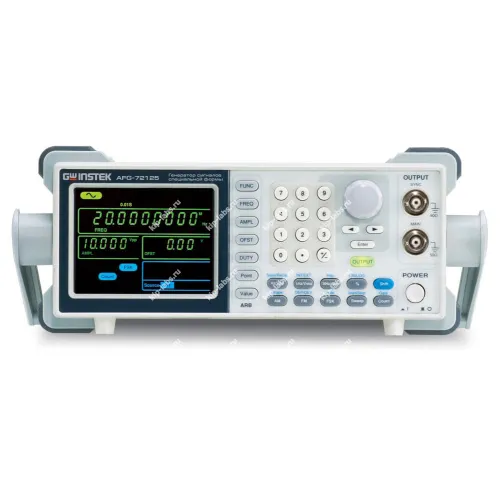

AFG-72005 используется при формировании специализированных электрических сигналов в лабораторных и испытательных сценариях, при этом модель входит в ассортимент производителя GW Instek.

Прибор относится к ряду генераторы сигналов. Благодаря такому позиционированию устройство применяют для проверки и отладки радиоэлектронных систем; за счёт этого оно пригодно и для типовых операций калибровки.

Ключевые особенности

В приборе совмещены прямой цифровой синтез и возможность формирования произвольных форм сигнала, что обеспечивает гибкость при создании тестовых сигналов. Таким образом упрощается адаптация параметров под разные задачи.

• Частотный диапазон: до 5 МГц / до 12 МГц / до 25 МГц в зависимости от модификации.
• Применён прямой цифровой синтез (DDS) для генерации базовых форм.
• Поддерживает синусоидальные, прямоугольные/импульсные, треугольные/пилообразные формы и постоянное смещение.
• Разрешение настройки частоты - 0,1 Гц.
• Для произвольных форм применяется 10‑битный ЦАП; частота дискретизации равна 20 МГц.
• Возможность создания произвольных форм сигнала (ARB) и хранение до 4000 точек в 10 ячейках.
• Поддержка режимов модуляции: АМ, ФМ, ЧМн и ГКЧ (линейная/логарифмическая) в соответствующих вариантах.
• Оснащён графическим трёхцветным ЖК‑дисплеем с подсветкой; имеются выход TTL и вход внешней модуляции.
• Поставляется с программным обеспечением для формирования произвольных форм; присутствует интерфейс USB.

Где применяется

AFG-72005 используют при отладке схем и при испытаниях электронных модулей. Это позволяет воспроизводить различные входные сигналы для функциональной проверки.

При тонкой подстройке частоты уместна дискретность 0,1 Гц, при этом наличие USB‑интерфейса упрощает обмен данными с компьютером и интеграцию в автоматизированные процедуры.

Технические характеристики

• Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
• Использование прямого цифрового синтеза (DDS)
• Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
• Разрешение по частоте: 0,1 Гц
• Разрядность ЦАП 10 бит (для произвольной формы)
• Частота дискретизации: 20 МГц
• Формирование сигналов произвольной формы (СПФ/ARB)
• Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
• Память формы сигнала: 4000 точек (10 ячеек)
• Трехцветный ЖК-дисплей (графический) с подсветкой
• Выход ТТЛ, вход внешней модуляции
• ПО для формирования сигналов произв. формы
• Интерфейс USB
