- Производитель: Rohde Schwarz
- Код товара: 13344
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 3593.0551.02

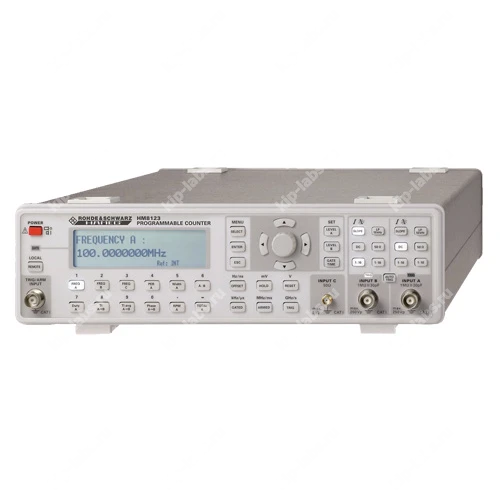

Кратко о модели: Универсальный частотомер Rohde & Schwarz HM8123-X
Программируемый частотомер от Rohde Schwarz HM8123 (HM8123-X) предназначен для автоматизированного определения частоты и периода непрерывных электрических сигналов; при этом устройство выполняет измерения частоты и периода пикового входного напряжения, длительности импульсов, временных интервалов, соотношения частот, фазового сдвига между сигналами и подсчёт числа импульсов.
Приборы данной категории применяют для настройки, испытаний и калибровки приёмопередающих трактов, фильтров и генераторов, а также для настройки систем связи и других электронных узлов. Эти частотомеры находят применение в радиотехнике, измерительной технике, радиолокации, радионавигации, ядерной физике и полупроводниковой электронике; они используются на этапах разработки, производства, эксплуатации и метрологического обеспечения.
Работа прибора основана на счетно-импульсном методе, при котором счётный блок фиксирует число входных импульсов за заданный интервал времени, что позволяет получать измеренные значения с высокой воспроизводимостью.
При измерении частоты счётный модуль учитывает количество импульсов, сформированных из входного сигнала, за время действия строб-импульса; длительность этого строба в соответствующем режиме задаётся опорными частотами. При измерении периода процедура обратна: регистрируется число импульсов опорной частоты в течение строб-импульса, причём длительность строба равна измеряемому периоду.

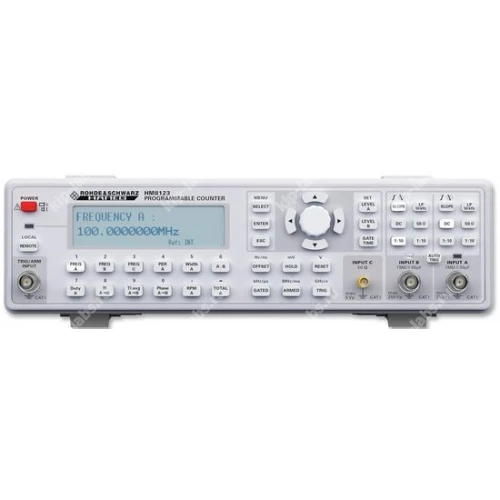

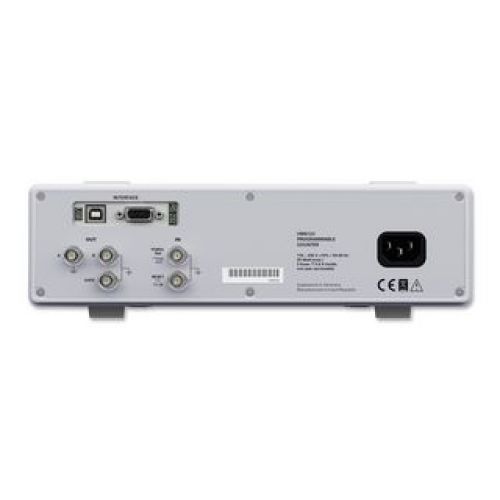

Повышенная точность достигается за счёт рубидиевого опорного генератора; при этом прибор выполнен в настольном корпусе и оснащён ножками, позволяющими разместить прибор в наклонном рабочем положении для удобства визуального считывания результатов. Органы управления, индикаторы и присоединительные разъёмы расположены на передней и задней панелях и снабжены соответствующими надписями. Информацию о поддерживаемых интерфейсах и возможностях самокалибровки рекомендуется уточнять у производителя.
Приобрести частотомер Rohde & Schwarz HM8123-X можно в нашем магазине по телефону. Также доступны консультации через форму обратной связи на сайте и с помощью онлайн-консультанта.
Ключевые особенности
Ниже перечислены основные функциональные возможности устройства; это позволяет быстро оценить его пригодность для конкретных задач.
- автоматическое измерение частоты и периода непрерывных сигналов;
- определение частоты и периода пикового входного напряжения;
- измерение длительности импульсов и временных интервалов;
- измерение отношения частот и фазового сдвига между сигналами;
- подсчёт числа входных импульсов;
- рубидиевый опорный генератор для повышения точности измерений;
- настольное исполнение с ножками для наклонного расположения;
- элементы управления и разъёмы на передней и задней панелях с подписями.
Где применяется
Частотомер используют при настройке, испытаниях и калибровке радиоэлектронных устройств в лабораториях и на производстве. Кроме того, прибор востребован в системах связи, радиолокации, радионавигации, научных исследованиях и при разработке полупроводниковой электроники.
Комплектация универсального частотомера Rohde & Schwarz HM8123:
- частотомер;
- кабель питания;
- техническая документация фирмы-изготовителя.
Технические характеристики универсального частотомера Rohde & Schwarz HM8123-X
| Параметр | Значения |
|---|---|
| Диапазон измеряемых частот | 0,001 Гц – 3 ГГц |
| входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы; | |
| вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы | |
| Диапазон измеряемых периодов | 5 нс – 10,000 с |
| Диапазон измерения временных интервалов | 10 нс – 10,000 с |
| (вход А = старт; вход В = стоп) | |
| Длительность импульсов | > 5 нс |
| Входное сопротивление | входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ |
| вход С: 50 Ом | |
| Чувствительность | входы А,В: |
| U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц; | |
| (U пик = 80 мВ для сигналов импульсной формы) | |
| U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц; | |
| U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска; | |
| вход С: | |
| U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц; | |
| U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц | |
| Максимальное входное напряжение | входы А,В: |
| при 50 Ом: U скз = 5 В | |
| при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц; | |
| вход С: | |
| U пост + пик = 5 В | |
| Относительная погрешность измерения частоты сигналов, не более | Определяется по формуле: df=±(d0+t p/t сч + d зап) где d зап=Uвх.шум/Uпик-пик/t |
| где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; | |
| d зап – относительная погрешность, обусловленная системой запуска; | |
| t сч – установленное время счета прибора, с; | |
| tр = 1,25 ×10 -8 – разрешающая способность измерения, с; | |
| Uвх.шум – входной шум прибора, не более 100 мкВ; | |
| Uпик-пик – пиковая амплитуда сигнала в точке запуска; | |
| t- время нарастания сигнала в точке запуска, с | |
| Относительная погрешность измерения периода сигналов, не более | Определяется по формуле: ±(d0 + t p/t сч + d зап) |
| Относительная погрешность измерения временных интервалов, не более | |
| ±(d0 + (t p+t сист)/Δτ + d зап) где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; | |
| τр= 10 нс (0,1 пс – 10 нс – в режиме "усреднения") – разрешающая способность измерения; | |
| τсист = 4 нс – систематическая погрешность; | |
| d зап – относительная погрешность, обусловленная системой запуска; | |
| Δτ – значение измеряемого временного интервала, с | |
| Параметры опорного кварцевого генератора | - номинальная частота: 10 МГц; |
| - температурная стабильность: | |
| для HM8123 (TCXO) ± 0,5 × 10-6 | |
| для HM8123-X (OCXO) ± 1,0 × 10-8 | |
| - старение: | |
| для HM8123 (TCXO) <0,05 × 10-6 в день | |
| для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день | |
| Питание прибора | Напряжение питания поддерживает автоматически |
| от 105 до 253 В; | |
| частота сети (55 ± 5) Гц; | |
| потребляемая мощность 20 ВА, не более | |
| Габаритные размеры (длина, ширина, высота) | 365 × 285 × 75 мм |
| Масса | 4,0 кг |
| Рабочие условия применения | |
| - температура окружающей среды | От плюс 5 до плюс 40 °С; |
| - влажность | от 5 до 80 %; |
| - атмосферное давление | от 60 до 106 кПа |
| Нормальные условия применения | |
| - температура окружающей среды | От плюс 15 до плюс 25 °С; |
| - влажность | от 40 до 80 %; |
| - атмосферное давление | от 84 до 106 кПа |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 50578-12 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
