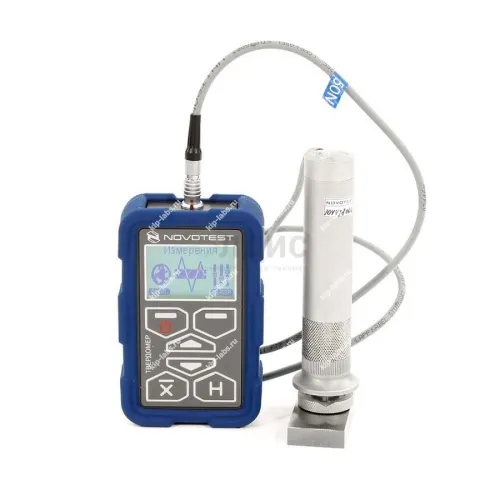

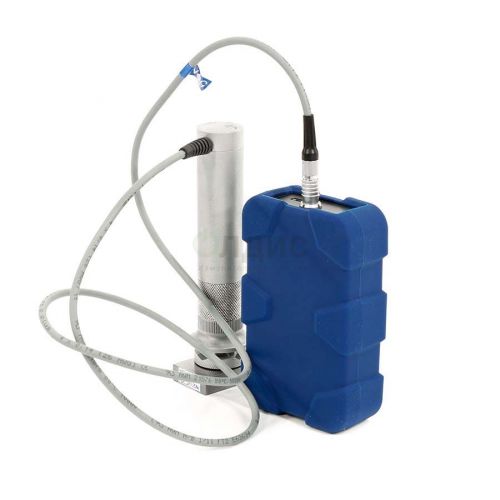

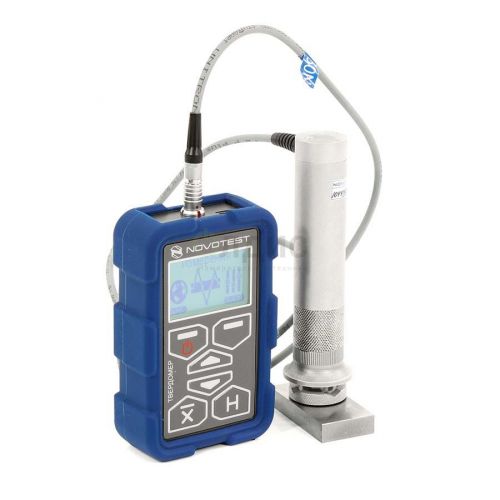

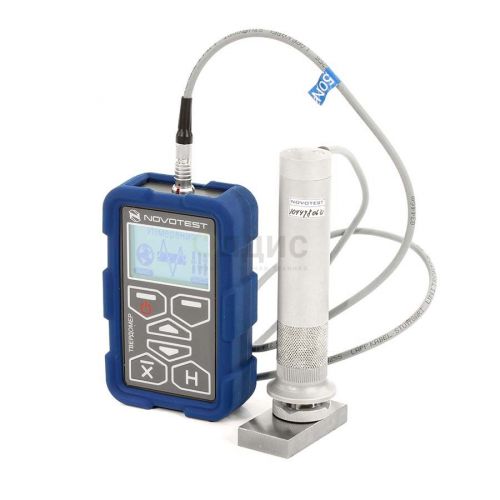

Универсальный ультразвуковой твердомер NOVOTEST Т-У2 комплект с Bluetooth-модулем

Назначение и принцип: Универсальный ультразвуковой твердомер NOVOTEST Т-У2 комплект с Bluetooth-модулем

Ультразвуковой твердомер NOVOTEST Т-У2 - это вариант исполнения универсальной модели NOVOTEST Т-УД2, поставляемый с одним ультразвуковым датчиком, при этом прибор использует ультразвуковой метод (контактно-импендансный или UCI) измерения твердости, стандартизированный согласно ASTM A 1038, что позволяет, в отличие от динамических методов, выполнять работы с малыми деталями, тонкостенными элементами и сложными геометриями, а также контролировать поверхностно упрочнённые слои. На практике такой подход расширяет возможности контроля по сравнению с классическими методами; дополнительно применение разных вариантов датчиков с различной нагрузкой даёт выбор между минимальным следом на поверхности и работой на плохо подготовленных образцах.

В обновлённой версии прибора предустановлены калибровки по шкалам Роквелла, Бринелля и Виккерса для стали, реализована энергонезависимая память и расширен функционал обмена данными с ПК и мобильными устройствами, при этом появилось несколько дополнительных режимов отображения результатов. В работе пользователь может самостоятельно выполнять высокоточную трёхточечную калибровку для новых материалов и шкал. Рекомендуется учитывать дискретность показаний и возможности самокалибровки при подготовке процедур поверки.

Устройство не требует сложной настройки и интуитивно понятно в эксплуатации: достаточно ознакомиться с руководством пользователя, что позволяет быстро приступить к измерениям. При эксплуатации прибор эффективен для оперативного анализа твердости непосредственно на месте изготовления или эксплуатации изделий - в полевых условиях, цехах и лабораториях, и при этом обеспечивает мобильность, недоступную стационарным системам.

Функциональные опции

• компактность, малый вес и удобство управления;
• несколько модификаций ультразвуковых датчиков для решения различных измерительных задач;
• автоматическое определение подключенной модификации датчика прибором;
• возможность измерять твердость деталей практически любой массы, включая мелкий крепёж (болты, винты и т.п.);
• оценка эффективности и глубины поверхностной термической обработки и её качества;
• датчики со съёмной опорной насадкой для работы на плоских и радиусных поверхностях, при этом допускается использование без насадки для малогабаритных изделий и труднодоступных мест;
• надёжная работа даже на плохо подготовленных поверхностях;
• питание от стандартных аккумуляторов АА с возможностью быстрой замены на обычные батарейки;
• предустановленные калибровки датчика по трём шкалам для конструкционной стали;
• измерение твердости иных металлов и сплавов при использовании датчика с повышенной нагрузкой (требуется предварительная оценка и калибровка);
• полноценная трёхточечная пользовательская калибровка для создания дополнительных шкал и материалов;
• сохранение результатов в энергонезависимой памяти с возможностью присвоения уникального имени через виртуальную клавиатуру;
• резервное сохранение калибровок и последующее восстановление при их утрате;
• режим «интеллектуальный» для отбрасывания явно неверных измерений;
• режимы «статистика» и «сигнал» для повышения удобства обработки серии измерений;
• обновлённое программное обеспечение для работы с результатами на ПК и Android;
• регулировка яркости экрана и уровня звука;
• ударопрочный корпус со съёмным силиконовым бампером (чехлом) для эксплуатации в тяжёлых условиях.

Сферы использования

Измерение твердости:

• конструкционной и углеродистой стали
• металлов по своим свойствам, отличающихся от конструкционных и углеродистых сталей (цветные металлы, сплавы и т.д.) допустимых для ультразвукового метода с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

• Роквелла HRC
• Бринелля HB
• Виккерса HV
• пользовательским шкалам

Дополнительно прибор позволяет измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса путём автоматического пересчёта из шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77. На практике это удобно для оперативной оценки механических характеристик изделий без использования разрушающих методов.

При эксплуатации достаточно иметь эталонные образцы для пользовательской калибровки, что даёт возможность адаптировать прибор под задачи контроля нетипичных сплавов и цветных металлов. В работе рекомендуется учитывать требования к чистоте контактной поверхности исходя из выбранного датчика и режима измерения.

У1 (5 кг) - основной тип датчика для решения большинства задач (входит в стандартную комплектацию). Средние требования к чистоте поверхности исследуемого изделия.

У1 (1 кг) - датчик с уменьшенной нагрузкой. Предназначен для измерения твердости изделий с повышенными требованиями к чистоте поверхности, а также, для измерения твердости поверхностных упрочненных слоев. Также позволяет работать с тонкостенными деталями, различными азотированными и цементированными поверхностными слоями пресс-форм, штампов, матриц. Высокие требования к чистоте поверхности.

У1 (10 кг) - датчик с увеличенной испытательной нагрузкой. Применяется для измерения твердости изделий с повышенной шероховатостью и на плохо подготовленных поверхностях. Наименьшие требования к чистоте поверхности.

Комплект поставки NOVOTEST Т-У2:

• электронный блок твердомера
• ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей. Модификация на выбор заказчика.
• 2 аккумулятора с зарядным устройством
• паспорт, руководство пользователя
• компакт-диск с программным обеспечением
• кабель для связи с ПК
• сумка с плечевым ремнем
• упаковочная тара

Дополнительная комплектация:

• свидетельство о поверке;
• дополнительные датчики различного типа;
• дополнительные аккумуляторы;
• дополнительное зарядное устройство;
• меры твердости.

Технические характеристики твердомера:

Диапазон измерений и пределы основной допускаемой погрешности:
