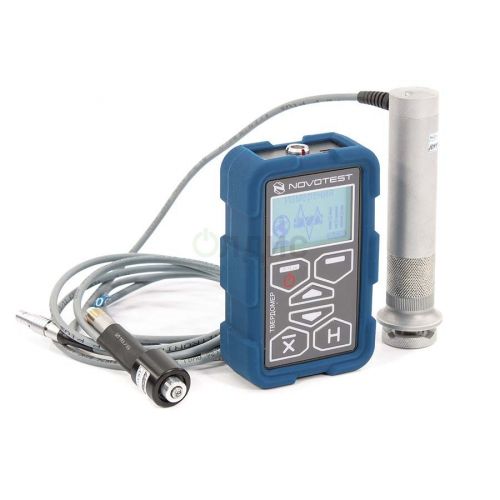

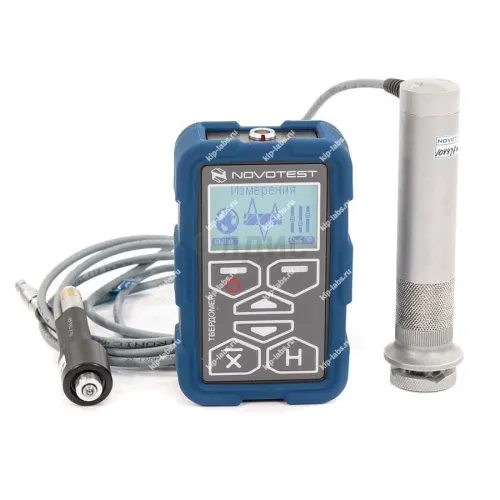

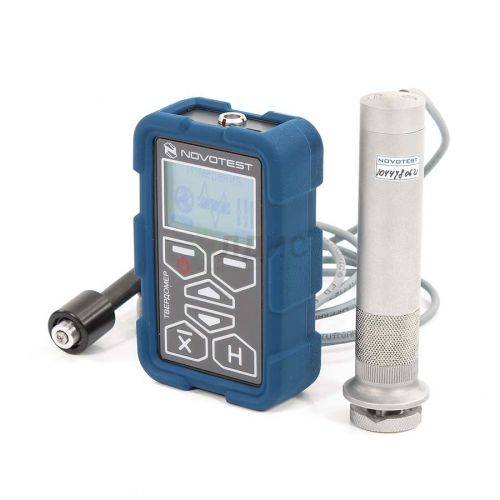

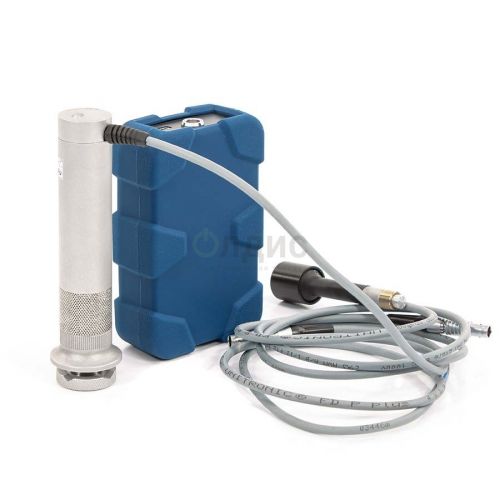

Комбинированный универсальный твердомер NOVOTEST Т-УД2

Назначение и принцип: Комбинированный универсальный твердомер NOVOTEST Т-УД2

Прибор NOVOTEST Т-УД2 сочетает в одном корпусе два метода оценки твердости и предназначен для решения широкого круга задач по контролю свойств металлических изделий; NOVOTEST выпускает эту модель как компактное и функциональное средство контроля. В работе устройство реализует одновременно ультразвуковой контактный импеданс (UCI) и динамический метод (Либа), что позволяет оператору выбирать оптимальную методику под конкретную конструкцию и состояние поверхности.

Аппарат допускает применение для измерений на деталях с разнообразной массой, конфигурацией и структурой металла; при этом ограничения по степени термической или механической обработки минимальны. На практике это делает прибор удобным для контроля как крупных узлов, так и мелких крепёжных элементов, включая болты и винты.

Функциональные опции

• удобство эксплуатации благодаря малому весу и компактным габаритам;
• двойной комплект датчиков (ультразвуковой и динамический) для расширения диапазона применений;
• автоматическая идентификация подключённого датчика прибором, что упрощает переключение режимов;
• возможность выбора модификаций датчиков обоих типов для решения специализированных задач;
• отсутствие существенных ограничений по массе исследуемых образцов и возможность тестирования мелких деталей;
• оценка состояния поверхностной термообработки и качества её выполнения;
• ультразвуковые преобразователи с съёмными опорными насадками для плоских и радиусных поверхностей, с опцией работы без насадки для очень мелких изделий и труднодоступных мест;
• возможность измерений на материалах с крупнозернистой микроструктурой, включая чугун, нержавеющую сталь и цветные металлы;
• допускает контроль при недостаточно подготовленной поверхности, что повышает практическую применимость;
• питание на стандартных аккумуляторах типа АА с быстрым доступом для замены обычными батарейками;
• предустановленные калибровки динамического датчика по 3 шкалам для сталей, чугуна и алюминия;
• трёхточечная пользовательская калибровка, позволяющая самостоятельно добавлять шкалы и новые материалы;
• сохранение результатов в памяти прибора с присвоением уникальных имён с помощью виртуальной клавиатуры;
• возможность резервного копирования калибровок и последующего восстановления при утрате;
• алгоритм отброса явно неправильных показаний в режиме «интеллектуальный»;
• режимы «статистика» и «сигнал», повышающие удобство проведения серийных измерений;
• обновлённое программное обеспечение для работы с сохранёнными результатами на ПК и устройствах Android;
• регулировка яркости дисплея и уровня звуковых сигналов;
• ударопрочный корпус с съёмным силиконовым бампером (чехлом) для эксплуатации в тяжёлых условиях.

Сферы использования

Измерение твердости: прибор применяется для контроля конструкционных, углеродистых и нержавеющих сталей, чугуна и алюминия, где реализованы предустановленные заводские калибровки. При эксплуатации также возможна проверка прочих металлов и сплавов (цветные металлы и их сплавы и т.д.) через создание пользовательских калибровок по эталонному образцу.

Шкалы измерений: поддерживаются показания по Роквеллу HRC, по Бринеллю HB и по Виккерсу HV, а также возможность формирования пользовательских шкал для нестандартных материалов. При калибровке предусмотрен автоматический перевод показаний HB в предел прочности для углеродистых сталей перлитного класса согласно ГОСТ 22791-77, что упрощает получение сопоставимых параметров прочности.

Кроме того, прибор пригоден для контроля твердости при производственном входном контроле, при наладке оборудования и в сервисных службах, где требуется оперативная оценка свойств металлов. На практике твердомер удобен для использования как в цеховых условиях, так и при полевых выездах.

Особенности конфигураций датчика

У1 (5 кг) - основной тип датчика для решения большинства задач (входит в стандартную комплектацию). Средние требования к чистоте поверхности исследуемого изделия.

У1 (1 кг) - датчик с уменьшенной нагрузкой. Предназначен для измерения твердости изделий с повышенными требованиями к чистоте поверхности, а также, для измерения твердости поверхностных упрочненных слоев. Также позволяет работать с тонкостенными деталями, различными азотированными и цементированными поверхностными слоями пресс-форм, штампов, матриц. Высокие требования к чистоте поверхности.

У1 (10 кг) - датчик с увеличенной испытательной нагрузкой. Применяется для измерения твердости изделий с повышенной шероховатостью и на плохо подготовленных поверхностях. Наименьшие требования к чистоте поверхности.

При эксплуатации рекомендуется учитывать требования к подготовке поверхности и выбирать подходящий датчик в соответствии с задачей, что позволяет снизить влияние шероховатости и структурных неоднородностей на результат. Нейтрально отмечаем, что сохранение дискретности и возможность локальной калибровки повышают практическую применимость прибора.

Комплект поставки NOVOTEST Т-УД2:

• электронный блок твердомера
• ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей. Модификация на выбор заказчика.
• датчик динамический Д1
• 2 аккумулятора с зарядным устройством
• паспорт, руководство пользователя
• компакт-диск с программным обеспечением
• кабель для связи с ПК
• сумка с плечевым ремнем
• упаковочная тара

Дополнительные опции для заказа:

• свидетельство о поверке;
• дополнительные датчики различного типа;
• дополнительные аккумуляторы;
• дополнительное зарядное устройство;
• меры твердости.

Технические характеристики комбинированного универсального твердомера NOVOTEST Т-УД2:

Диапазон измерений и пределы основной допускаемой погрешности:

Характеристики ультразвуковых датчиков:
