Штатив для ультразвуковых датчиков

Назначение и принцип: Штатив для ультразвуковых датчиков

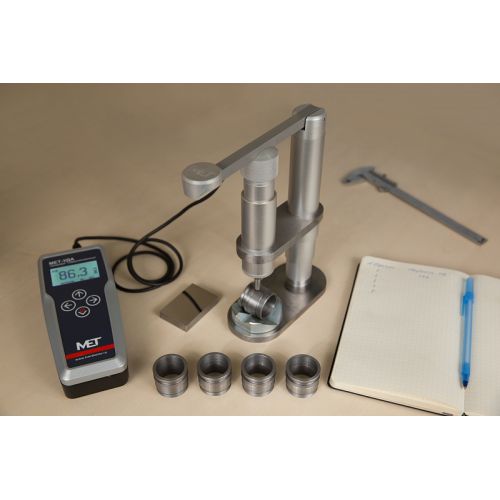

Датчик помещают в держатель штатива и фиксируют; при нажатии на рычаг формируется требуемое усилие на наконечник, что позволяет снизить разброс результатов измерений примерно в 2 раза. При этом производитель MET рекомендует использовать штатив для обеспечения повторяемости показаний, а сам прибор можно сочетать с другим оборудованием из раздела дополнительные принадлежности.

Для датчика У-100 (10 кгс) применение штатива является обязательным. Для датчика У-50 (5 кгс) штатив не критичен, но его использование рекомендуется.

Функциональные опции

Штатив удерживает прибор в заданной позиции и с помощью рычага обеспечивает стабильное давление наконечника на контролируемую поверхность; тем самым уменьшается разброс измерений приблизительно в 2 раза. При калибровке такая конструкция способствует достижению воспроизводимых результатов без внесения дополнительных корректировок.

Сферы использования

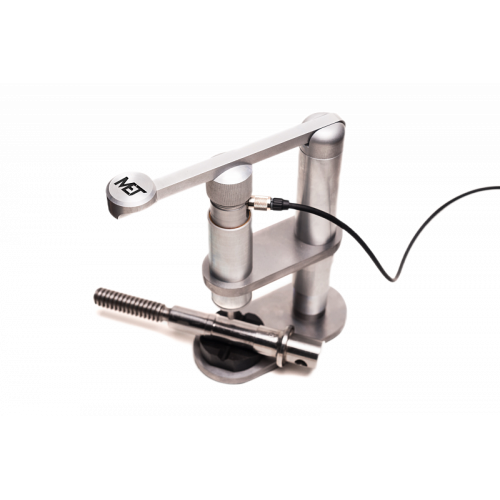

На практике штатив применяют при контроле поверхностей деталей различной формы, в том числе цилиндрических, поскольку предусмотрена сменная опора для таких изделий. В работе он упрощает многократные измерения и повышает согласованность результатов при серийном контроле.

Базовая комплектация

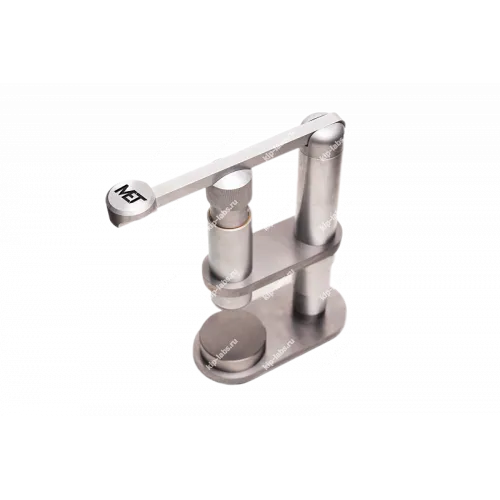

Штатив комплектуется двумя столиками-подставками:

• - плоским
• - конусным (для замера цилиндрических деталей)

Размеры столиков:

• - диаметр 5,7 см
• - высота 1,6 см

Технические характеристики

Материал: сталь и алюминий (покрытые оксидом алюминия).
Прорезиненное основание

Размеры:

• - высота 23,5 см
• - длина (с учетом рычага) 21,5 см
• - ширина 7 см
