Ультразвуковой толщиномер Булат 3 (П112-5-10/2-Е)

Назначение и принцип: Ультразвуковой толщиномер Булат 3 (П112-5-10/2-Е)

Ультразвуковой толщиномер Булат 3 (П112-5-10/2-Е) используют для неразрушающего контроля толщины стенок деталей и строительных конструкций; устройство поставляется предприятием Константа.

Толщина определяется по времени прохождения ультразвукового импульса через материал, что позволяет вычислять значения на основе принятых сигналов; прибор относится к классу толщиномеры.

В состав прибора входит блок обработки информации и два преобразователя, один из которых рассчитан на контроль металлических изделий под покрытием; при этом реализована передача данных на компьютер и поставляется прикладное программное обеспечение для сопровождения измерений.

В комплекте имеются зарядное устройство и юстировочный образец, что даёт возможность выполнить первичную проверку работоспособности без привлечения дополнительных приспособлений.

Функциональные опции

Двухканальная обработка обеспечивает одновременный приём и анализ сигналов; специализированный преобразователь при этом снижает влияние поверхностного покрытия на итоговые показания.

Подключение к компьютеру по USB упрощает экспорт данных, что позволяет просматривать и сохранять результаты с помощью поставляемого программного обеспечения для последующей обработки.

Сферы использования

В работе прибор применяют при контроле трубопроводов, ёмкостей и несущих элементов; конструкция и комплектация рассчитаны на выездное обследование эксплуатирующихся объектов.

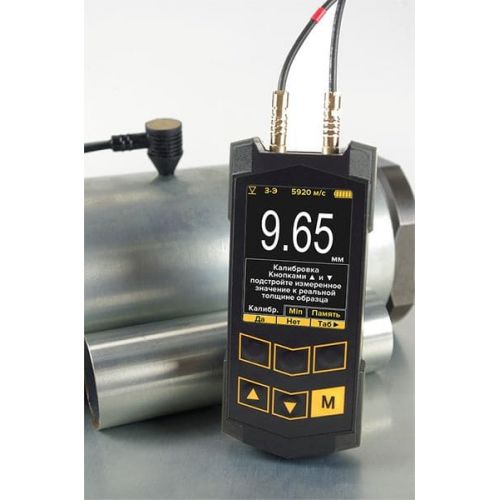

При калибровке рекомендуется использовать входящий в комплект юстировочный образец; при эксплуатации удобны функции зарядки аккумулятора и наличие программного обеспечения для анализа результатов.

При эксплуатации уместна дискретность показаний и возможность самостоятельного обновления программного обеспечения по интерфейсу USB.

Комплектация поставки:

• блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
• дополнительные преобразователи (по заказу);
• руководство по эксплуатации с методикой поверки;
• кабель связи с компьютером (USB - mini-USB);
• программа обработки информации для компьютера;
• зарядное устройство;
• юстировочный образец (6 мм);
• кейс.

Техническое описание ультразвукового толщиномера Булат 3:

Прибор предназначен для измерения толщины стенок металлических и неметаллических изделий специального и общего назначения, включая случаи под защитными покрытиями толщиной до 2 мм; диапазон измеряемых толщин составляет 0,25–300 мм, при этом применяются совмещённые и раздельно-совмещенные преобразователи, что обеспечивает достоверность результатов в лабораторных, цеховых и полевых условиях.

Возможность определения толщины металла без снятия защитного покрытия сокращает время контроля за счёт исключения операции по зачистке контрольных точек.

Измерения выполняются двумя методами: метода Э-Э-Э (результат измерения вычисляется по времени между соседними отражениями) и метода З-Э-П (результат измерения вычисляется по разности между общим временем прохождения ультразвука через покрытие и металл, и временем пробега через покрытие). Метод З-Э-П при этом позволяет дополнительно определять толщину покрытия.

Отличительные особенности Булат 3:

• возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО– ЭХО и ЗОНД–ЭХО–ПОКРЫТИЕ);
• возможность измерения толщины покрытия (в режиме ЗОНД–ЭХО–ПОКРЫТИЕ);
• автоматическая программно-аппаратная установка нуля преобразователей;

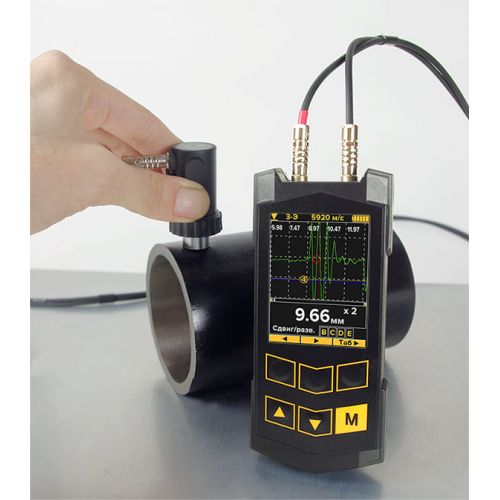

• озможность графического отображения ЭХО-сигнала в режиме А-скан;
• наличие функции В-скана;
• возможность запоминания результатов измерения, а также графиков А- и В-сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
• автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
• использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от –30 до +50 °C;
• широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
• наличие преобразователей для измерения толщины нагретых изделий (температура до 480 °C);
• цветной высококонтрастный графический дисплей TFT 2,4”, 320 ? 240 пикселей;
• габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
• возможность самостоятельного обновления программного обеспечения по интерфейсу USB;
• возможность подключения (с автоматической подстройкой) преобразователей сторонних производителей.
