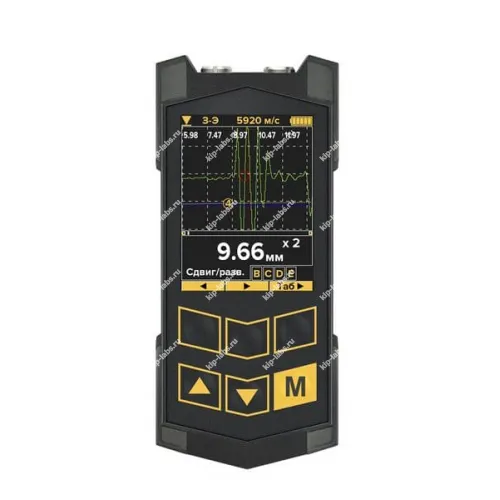

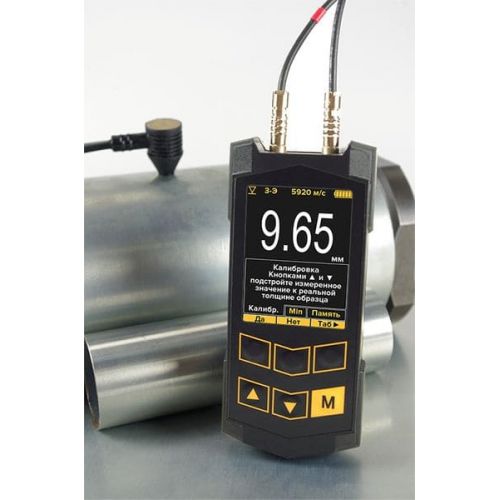

Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01, П112-5-10/2-Е)

Кратко о модели: Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01, П112-5-10/2-Е)

Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01, П112-5-10/2-Е) производится компанией Константа и предназначен для контроля толщины изделий различных типов, при этом конструкция учитывает работу со слоями покрытий.

Прибор относится к классу толщиномеры, и за счёт наличия двух преобразователей достигается гибкость в выполнении разнообразных измерительных задач.

Ключевые особенности

• В составе блока обработки информации находятся два преобразователя; один из них специально адаптирован для проверки металлических изделий под покрытием.
• Реализован обмен данными с ПК через USB; поставляемый кабель и компьютерная программа упрощают обработку результатов.
• В комплект входят зарядное устройство, юстировочный образец 6 мм и защитный кейс, что облегчает эксплуатацию и транспортировку.
• Дополнительные преобразователи доступны по заказу, что расширяет функциональность прибора.

В некоторых задачах требуется дискретность измерений; при необходимости прибор можно отюстировать и привести к требуемым параметрам.

Где применяется

Прибор применяется для контроля толщины металлических изделий, включая покрытия на поверхности, что позволяет использовать его для приёмочного контроля, технического обслуживания и выборочных измерений на производстве.

Благодаря портативности и комплекту поставки устройство пригодно для полевых работ. Оно также эффективно применяется в стационарных лабораториях.

Комплектация поставки:

• блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
• дополнительные преобразователи (по заказу);
• руководство по эксплуатации с методикой поверки;
• кабель связи с компьютером (USB - mini-USB);
• программа обработки информации для компьютера;
• зарядное устройство;
• юстировочный образец (6 мм);
• кейс.

Описание ултразвукового толщиномера Булат 3 (П112-10-6/2-А-01, П112-5-10/2-Е):

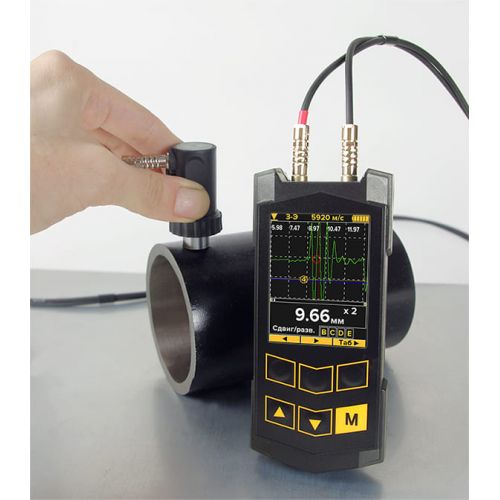

Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин 0,25–300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.

Возможность измерения толщины металла без снятия защитного покрытия позволяет существенно сократить затраты времени на проведение контроля за счет исключения операции по зачистке контрольных точек.

Проводится с использованием 2-х методов – метода Э-Э-Э (результат измерения вычисляется по времени между соседними отражениями) и метода З-Э-П (результат измерения вычисляется по разности между общим временем прохождения ультразвука через покрытие и металл, и временем пробега через покрытие). Данный метод позволяет измерять и толщину покрытия. Наличие нескольких методов проведения измерени

Отличительные особенности Булат 3:

• возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО– ЭХО и ЗОНД–ЭХО–ПОКРЫТИЕ);
• возможность измерения толщины покрытия (в режиме ЗОНД–ЭХО–ПОКРЫТИЕ);
• автоматическая программно-аппаратная установка нуля преобразователей;
• озможность графического отображения ЭХО-сигнала в режиме А-скан;
• наличие функции В-скана;
• возможность запоминания результатов измерения, а также графиков А- и В-сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
• автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
• использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от –30 до +50 °C;
• широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
• наличие преобразователей для измерения толщины нагретых изделий (температура до 480 °C);
• цветной высококонтрастный графический дисплей TFT 2,4”, 320 x 240 пикселей;
• габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
• возможность самостоятельного обновления программного обеспечения по интерфейсу USB;
• возможность подключения (с автоматической подстройкой) преобразователей сторонних производителей.

Технические характеристики:
