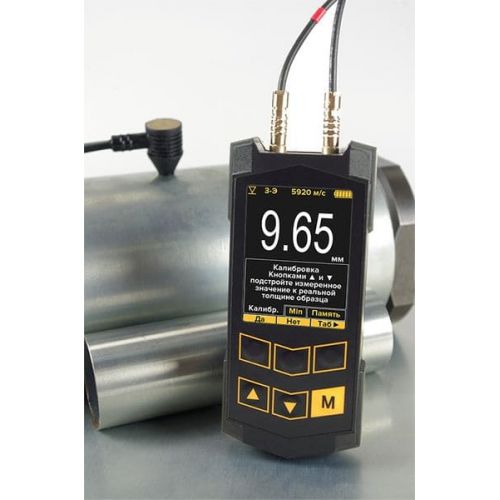

Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01, П112-5-10/2-А-01)

Назначение и принцип: Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01, П112-5-10/2-А-01)

Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01, П112-5-10/2-А-01) используют для безразрушного контроля толщины стенок и защитных покрытий методом импульс-эхо; при этом фиксируется время распространения ультразвукового сигнала и на его основе рассчитывается значение толщины. Производитель - Константа, что подтверждает соответствие прибора нормативным требованиям и технической документации.

При эксплуатации устройство относится к толщиномеры. Для передачи результатов оно подключается к персональному компьютеру через USB и обеспечивает выгрузку данных для последующей обработки на ПК.

Устройство оснащено опциями самокалибровки и дискретной регистрации измерений; такие возможности удобны при серийных полевых работах и мониторинге стабильности показаний.

Функциональные опции

Аппарат реализует несколько режимов проведения измерений и допускает выбор специализированных преобразователей для контроля изделий под покрытием, при этом результаты выдаются в формате, пригодном для последующей обработки программным обеспечением на компьютере.

• двухканальная обработка сигналов;
• специализированный преобразователь для контроля металлических изделий под покрытием;
• возможность подключения к ПК через USB (mini-USB);
• память измерений и экспорт данных для анализа;
• юстировка по эталонному образцу.

Сферы использования

На практике прибор применяют для контроля толщины покрытий и выявления коррозионных потерь на деталях в условиях промышленной эксплуатации и сервисного обслуживания. При калибровке рекомендуется использовать юстировочный образец и регулярно проверять стабильность показаний.

При эксплуатации допускается применение дискретной регистрации и последующая выгрузка данных для статистической обработки и составления протоколов.

Комплектация поставки:

• блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
• дополнительные преобразователи (по заказу);
• руководство по эксплуатации с методикой поверки;
• кабель связи с компьютером (USB - mini-USB);
• программа обработки информации для компьютера;
• зарядное устройство;
• юстировочный образец (6 мм);
• кейс.

Описание ултразвукового толщиномера Булат 3 (П112-10-6/2-А-01, П112-5-10/2-А-01):

Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин 0,25–300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.

Возможность измерения толщины металла без снятия защитного покрытия позволяет существенно сократить затраты времени на проведение контроля за счет исключения операции по зачистке контрольных точек.

Проводится с использованием 2-х методов – метода Э-Э-Э (результат измерения вычисляется по времени между соседними отражениями) и метода З-Э-П (результат измерения вычисляется по разности между общим временем прохождения ультразвука через покрытие и металл, и временем пробега через покрытие). Данный метод позволяет измерять и толщину покрытия. Наличие нескольких методов проведения измерени

Отличительные особенности Булат 3:

• возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО– ЭХО и ЗОНД–ЭХО–ПОКРЫТИЕ);
• возможность измерения толщины покрытия (в режиме ЗОНД–ЭХО–ПОКРЫТИЕ);
• автоматическая программно-аппаратная установка нуля преобразователей;

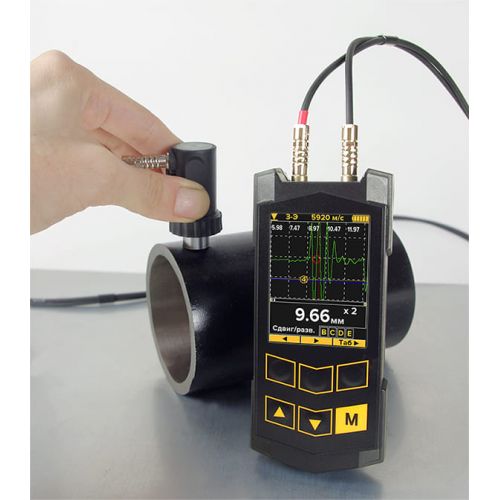

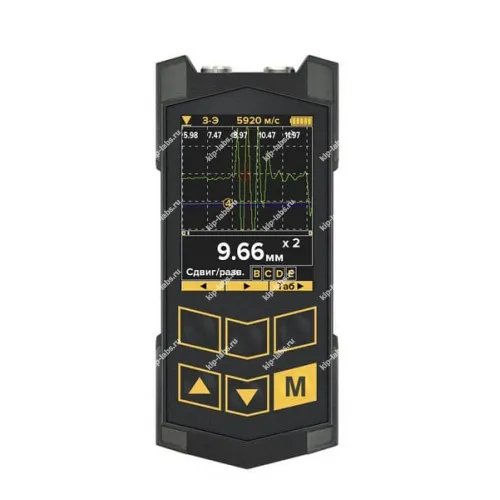

• озможность графического отображения ЭХО-сигнала в режиме А-скан;
• наличие функции В-скана;
• возможность запоминания результатов измерения, а также графиков А- и В-сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
• автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
• использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от –30 до +50 °C;
• широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей

Технические характеристики:
