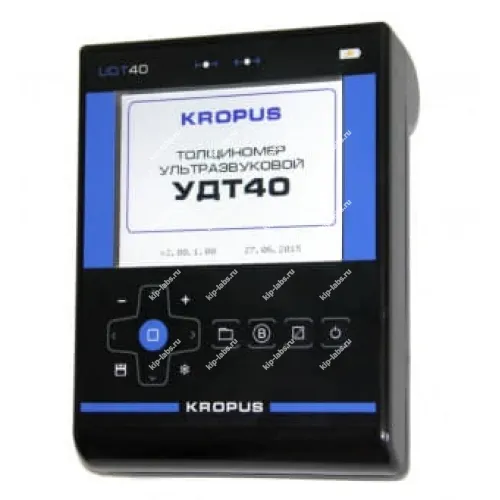

УДТ-40 представляет собой высокоточный прибор для ультразвукового контроля толщины металла; при этом встроенный А-скан устраняет типичные ошибки измерений, связанные с удвоением показаний, а В-скан обеспечивает визуализацию профиля дна изделия. В работе аппарат демонстрирует широкие диагностические возможности, и изготовитель подтверждает качество исполнения - Кропус.

При эксплуатации прибор выполняет несколько методов измерения: фиксирование времени перехода через "ноль", определение интервала между сигналами "эхо-эхо", оценка толщины под покрытиями и проведение ЭМА-контроля. Эти режимы сочетаются с возможностью работы с преобразователями диапазона 0,5–15 МГц, что делает УДТ-40 применимым в различных задачах контроля; также устройство логично размещается среди толщиномеров.

При эксплуатации прибор комплектуется встроенными контурами согласования, регулировкой частоты и формы возбуждающего импульса и тремя степенями электрического демпфирования, что позволяет подключать любые ультразвуковые преобразователи совмещённого или раздельного типа. При калибровке и настройке эти возможности упрощают подбор оптимального режима для конкретного преобразователя.

Сертификат Госстандарта России RU.C.27.003.A №43062 подтверждает соответствие нормам, прибор зарегистрирован в Государственном реестре средств измерений под №69546-17, что подтверждает допуск к применению на территории Российской Федерации. При калибровке и вводе в эксплуатацию уместна дискретность настроек и возможность адаптации интерфейсов для интеграции в существующие системы.

Функциональные опции

Развертка экрана: от 4 до 400 мм (сталь)
Дисплей: цветной TFT 320 х 240
Усилитель: широкополосный 0.5 - 15 МГц
Подключение любых УЗ и ЭМА преобразователей
Диапазон регулировки усиления 110 дБ
А-скан, В-скан (профиль дна изделия)
Фиксирование минимального значения толщины
"Заморозка" А-сигнала
Коррекция V-образности р/с преобразователей
Измерение толщины по одному сигналу или между двумя сигналами
Точность индикации толщины: 0.001, 0.01 или 0.1
Память конфигураций (все параметры прибора и преобразователя)
Память результатов с возможностью просмотра результатов на экране
Интерфейс - USB
Питание:встроенный Li-Pol аккумулятора или внешний блок питания
не менее 12 часов работы от аккумуляторов
Масса: 870 гр.

Сферы использования

На практике УДТ-40 применяют для контроля остаточной толщины стенок резервуаров, трубопроводов и аппаратуры, при этом прибор востребован при оценке коррозионного износа и приёмочном контроле изделий. В работе он используется как в полевых условиях, так и в производственных цехах; возможности измерений под покрытиями расширяют области применения.

При эксплуатации в составе сервисных и инспекционных работ полезна способность запоминать конфигурации и результаты измерений, тем самым упрощая повторные проверки и документирование. При калибровке стоит учитывать дискретность настроек и необходимость согласования параметров преобразователя с конкретной задачей контроля.

{img} title="Измерение по переходу через ноль" alt="Измерение по переходу через ноль" height="290px" width="385px" data-src="https://novapribor.ru/img/content/Кропус/Рисунок7.jpg">	Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями.
{img} title="Режим настройки" alt="Режим настройки" height="290px" width="385px" data-src="https://novapribor.ru/img/content/Кропус/78686.jpg">	В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее. Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.
{img} alt="Полноэкранный режим с А-сканом" title="Полноэкранный режим с А-сканом" height="290px" width="385px" data-src="https://novapribor.ru/img/content/Кропус/4560987.jpg">	Полноэкранный режим с А-сканом позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля, прекрасно видимое в цеху на расстоянии.
{img} title="Режим ТАБЛИЦА" alt="Режим ТАБЛИЦА" height="290px" width="385px" data-src="https://novapribor.ru/img/content/Кропус/547985785.jpg">	В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.
{img} title="Режим Б-скана" alt="Режим Б-скана" height="290px" width="385px" data-src="https://novapribor.ru/img/content/Кропус/7656776.jpg">	В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы.
{img} alt="Совмещенный режим экрана" title="Совмещенный режим экрана" height="290px" width="385px" data-src="https://novapribor.ru/img/content/Кропус/8695785.jpg">	Совмещенный режим экрана с одновременным отображение А-скана и Б-скана позволяет реализовать все преимущества большого дисплея по отображению информации в максимально удобном виде.

Технические характеристики:

Характеристика	Значение
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)	0,3-400 мм
Развертка	мин.:0-4мм макс.:0-400мм (сталь
Дискретность показаний	0.01
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля	до 2 мм (с ЭМА преобразователем), до 20мм в режиме "эхо"-"эхо"
Погрешность измерения толщины	0,01 мм
Диапазон настройки скорости распространения УЗ колебаний	1000 ... 9999 м/с
АРУ	до 30 дБ
Регулировка ВРЧ	от 0.1 до 10 дБ/мкс
Максимальный допустимый перекос преобразователя относительно поверхности объекта контроля	не более 25 градусов (для ET4030)
Количество накоплений измерений при работе	16
Задержка	от 0 мкс до 168 мкс
Минимальный допустимый радиус кривизны	не менее 2 мм
Максимальное количество измерений в секунду	400
Демпфирование	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Единицы отображения толщины	мм
Отображение информации	А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения
Частотный диапазон	0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование	радиосигнал
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Калибровка призмы	по любому заданному оператором образцу
Калибровка скорости	по заданной оператором толщине образца
Измеряемые величины	толщина, скорость
Автоматическая Сигнализация Брака (АСБ)	световая и звуковая
Автовыключение подсветки	нет
Автовыключение толщиномера	нет
Установка даты/времени	да, сохраняется с результатом
Измерение временных интервалов	0-эхо; эхо-эхо
Дисплей	цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана
Палитра дисплея	настраиваемая + 3 стандартных схемы (стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету)
Память	100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Фиксация минимального значения при сканировании	да
Использование преобразователей стороннего производства	любые ПЭП в рабочем диапазоне частот
Внесение преобразователей стороннего производства в память	сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК
Измерение толщины объектов с неизвестной скоростью	функция калибровки по нескольким образцам известной толщины (от 2 до 10)
Интерфейс связи с ПК	USB , стандартный ПК с операционной системой Windows
Типы используемых преобразователей	совмещенный (П111); раздельно-совмещенный (П112); раздельный для теневого контроля скорости (П113); активные ЭМАП.
Регулировка яркости дисплея	0 - 100% с шагом 5%
Разъемы преобразователей	2 x Lemo 00
Питание	встроенный аккумулятор 11 В, 5А/ч
Время работы от аккумулятора	не менее 12 часов
Внешнее питание толщиномера	внешний блок питания 220 В AC / 15 В DC
Диапазон рабочих температур толщиномера	от -25 C до +55 C
Язык меню	русский, английский
Габаритные размеры толщиномера (В x Ш x Д)	205 мм x 160 мм x 43 мм
Масса толщиномера	0,87 кг

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	69546-17
Производитель	Кропус
Страна производитель	Россия
