УД-8К промышленный толщиномер полиэтиленовых труб

Описание модели: УД-8К промышленный толщиномер полиэтиленовых труб

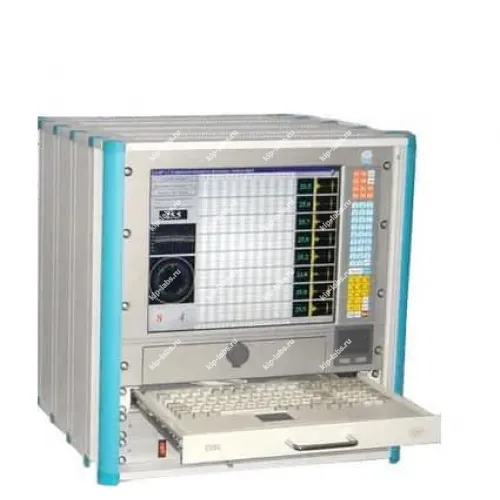

Прибор УД-8К выполнен с переработанной схемотехникой и обновлённой механической частью, что позволяет обеспечить стабильную эксплуатацию в производственных условиях; при этом управление и визуализация реализованы через промышленный электронный модуль с сенсорным экраном, относящийся к классу толщиномеры.

В качестве излучателей применены специализированные щелевые преобразователи с номинальной частотой 2,5 МГц, разработанные компанией "КРОПУС", а совместная работа с фирмой "Амати-Акустика" обеспечила оптимизацию параметров сигнала для контроля полиэтилена в широком диапазоне толщин. Кроме того, на основе этой кооперации достигнуты характеристики, пригодные для промышленного контроля.

Для отвода рабочей жидкости используется стационарная ванна специальной конструкции, на которой закреплён каркас механической части установки, что позволяет организовать устойчивое крепление оборудования под особенности экструдера.

Панель оператора отображает графики распределения толщин по каждому из каналов контроля и даёт представление о геометрии внутренней поверхности трубы. При необходимости данные визуализации могут быть экспортированы в удобном формате для последующего анализа.

Новая механическая конструкция расширяет диапазон контролируемых диаметров труб - от 160 до 700 мм; при этом на небольших диаметрах к трубе устанавливаются 4 датчика, а при диаметрах 300 мм и более задействуются все 8 датчиков, что обеспечивает адаптивность к номенклатуре продукции.

Использование одного дефектоскопа в сочетании с коммутатором сокращает расходы на оснащение, при этом сохранена требуемая пропускная способность линии; также применение персонального компьютера в роли системы визуализации упрощает восприятие результатов оператором и позволяет формировать протоколы контроля за сколь угодно длительный период.

Преимущества

Механическая и электронная составляющие конструкции обеспечивают интеграцию в производственную линию при минимальной доработке. Дополнительно конструкция позволяет экономить ресурс за счёт снижения числа необходимых дефектоскопов при полном контроле стенок.

Область применения

Устройство предназначено для непрерывного контроля толщины стенок полиэтиленовых труб в процессе их производства, при этом может применяться на экструдерах различных типов. При необходимости возможна интеграция с внешними системами сбора и обработки данных.

Отличительные особенности промышленного толщиномера:

• Встраивается непосредственно в линии производства труб
• Измерение толщины стенок труб с диаметрами от 100 до 700 мм

Комплект поставки:

• Электронный блок
• Механическая часть с ванной для сбора воды
• Программное обеспечение
• Соединительные кабели
• Руководство пользователя
• Гарантийный талон
• Упаковка
