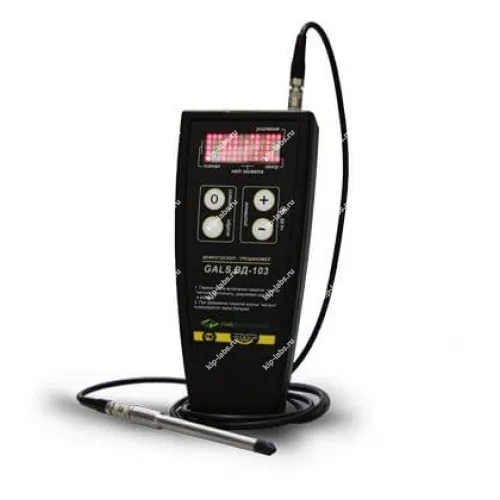

Вихретоковый дефектоскоп АКА-Скан ГАЛС ВД-103

Назначение и принцип: Вихретоковый дефектоскоп АКА-Скан ГАЛС ВД-103

Устройство служит для обнаружения трещин и оценки степени износа конструкций и деталей из ферромагнитных и неферромагнитных сплавов, включая контроль участков сварных швов; при этом прибор выявляет зоны усталости металла, начальные проявления коррозии и неоднородности, способные привести к разрушению. При эксплуатации АКА-Скан ГАЛС ВД-103 применим в полевых условиях, а данные о классе прибора также релевантны для дефектоскопы.

На практике прибор регистрирует колебания электромагнитного поля и по форме сигнала определяет наличие дефекта. Он фиксирует вид повреждения, измеряет его размеры и указывает место расположения, если удельная электропроводность объекта находится в пределах от 0,5 до 60 МСм/м.

В конструкции реализована работа с разными типами преобразователей, что позволяет проводить исследования в труднодоступных зонах или выполнять бесконтактные измерения при необходимости обеспечения безопасности. При калибровке и эксплуатации уместна дискретность контроля и опции самопроверки параметров.

Автоматическая подстройка под материал сокращает время на подготовку прибора к измерению, тем самым ускоряя цикл контроля. При подключении через USB данные легко экспортировать на ПК и переносить файлы настроек, что упрощает совместное использование устройства разными специалистами.

Функциональные опции

Прибор обеспечивает обнаружение и оценку дефектов поверхностей с высокой чувствительностью, поддерживает набор преобразователей для доступа к трудным местам и оснащён автоматической адаптацией настроек под материал. На практике доступен экспорт данных через USB и применение эталонного образца ЭО-ГАЛС для проверки работоспособности.

Сферы использования

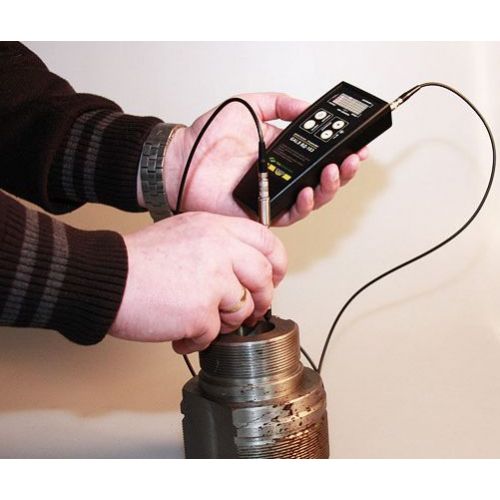

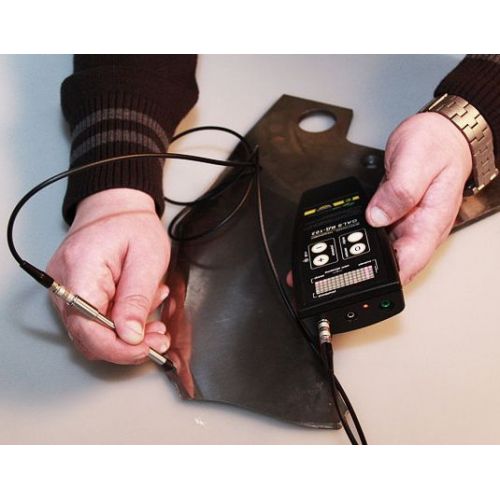

В работе дефектоскоп применяют для контроля состояния деталей и конструкций, мониторинга сварных соединений, оценки коррозионных поражений и выявления усталостных зон; при эксплуатации он удобен для полевых инспекций и выездных проверок на промышленных объектах.

Отличительные особенности дефектоскопа-трещиномера АКА-Скан ГАЛС ВД-103:

• Минимальные значения, необходимые для срабатывания устройства: 10 мкм ширины, 100 мкм глубины и 1500-2000 мкм длины;
• Рабочая частота: 2000 кГц;
• Рабочий диапазон температур: -10…+55;
• Удельная электропроводность металлов от 0,5 до 60 МСм/м;
• Автоматическая подстройка под материал;

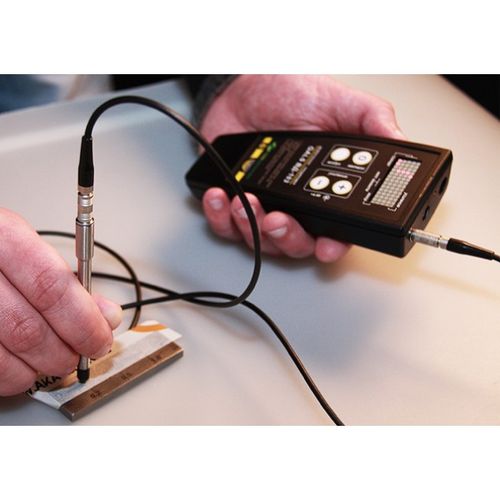

• Образец ЭО-ГАЛС для проверки работоспособности дефектоскопа;
• Подключение к ПК через USB.

Комплектация вихретокового дефектоскопа АКА-Скан ГАЛС ВД-103:

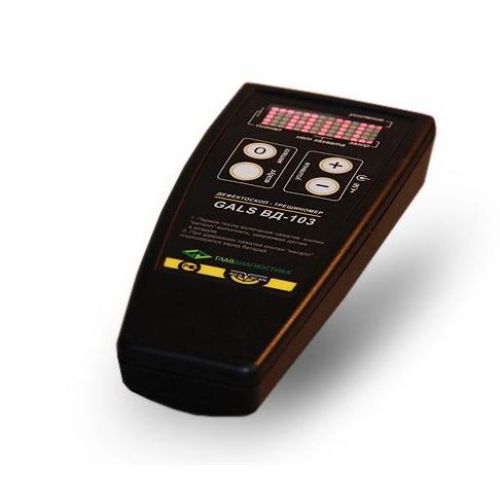

• Электронный блок вихретокового дефектоскопа-трещиномера Ака-Скан ГАЛС ВД-103 с элементами питания (тип АА 2 шт.)
• Наушник для звуковой сигнализации в зашумленных помещениях
• Сумка для транспортировки ГАЛС ВД-103

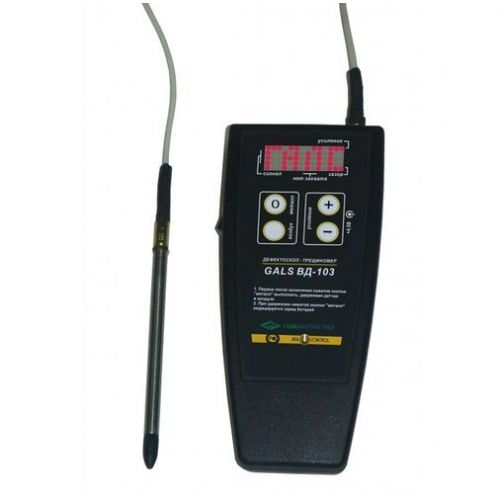

• Вихретоковый преобразователь ГАЛС-1
• Кабель соединения "преобразователь - ГАЛС ВД-103"
• ЭО-ГАЛС - Экспресс-образец для проверки работоспособности прибора, свидетельство о поверке, паспорт.

Дополнительные опции для заказа

• Компакт-диск с документацией и ПО
• Кабель для подключения к ПК

Технические характеристики вихретокового дефектоскопа АКА-Скан ГАЛС ВД-103:
