Модульная конструкция - пробоотборное устройство «Аэрозоль»

Модульная конструкция — пробоотборное устройство «Аэрозоль»

МК-ПУ «Аэрозоль» — пробоотборное устройство модульного типа, разработанное для работы в газоходах диаметром 1,5–2,0 м с экстремальными параметрами среды. Конструкция выдерживает температуру газового потока до 450 °С (кратковременно — до 600 °С и выше), запылённость до 20 г/м³ и влажность до 100%. Масса устройства в полном составе с комплектом поставки — не более 3,0 кг.

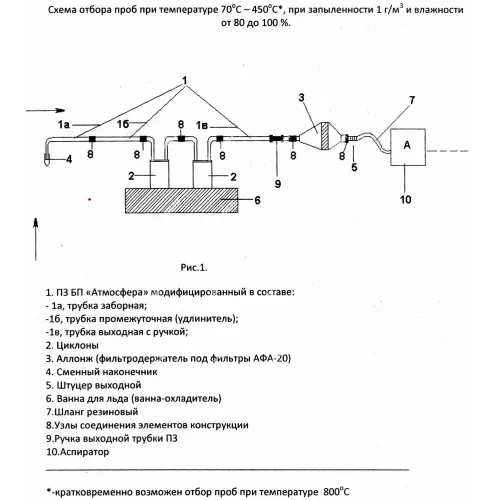

Устройство востребовано при экологическом контроле промышленных источников загрязнения атмосферы с высокой химической агрессивностью, где стандартные трубки пылезаборные не обеспечивают необходимой стойкости или полноты отбора пробы. Производитель Экотехсервис строит конструкцию на базе модифицированного ПЗ БП «Атмосфера» с каплеотбойниками и ванной-охладителем, что позволяет работать в условиях одновременной конденсации влаги и высокой запылённости.

Преимущества

• Модульная архитектура — состав конструкции перестраивается под конкретные условия пробоотбора: отдельные элементы переставляются, исключаются или заменяются без изменения базовой схемы, что сокращает время переналадки на объекте.
• Стойкость к агрессивным средам — устройство сохраняет работоспособность при химической агрессивности газового потока, характерной для источников с высококонцентрированными кислыми компонентами, где металлические зонды выходят из строя.
• Эффективное разделение фаз — каплеуловители в связке с ванной-охладителем отделяют жидкую фазу от газовой ещё до поступления пробы в аллонж, исключая искажение результатов при высокой влажности.
• Широкий диапазон скоростей потока — отбор выполняется при скорости газа 4–32 м/с, что охватывает большинство промышленных газоходов без замены насадок.
• Соответствие нормативной базе — конструкция применяется в составе МВИ, аттестованных по ГОСТ Р 50820–95 (ГОСТ 33007-2014), что обеспечивает юридическую значимость результатов измерений.
• Климатическая универсальность — допустимая температура наружного воздуха от −20 °С до +50 °С позволяет эксплуатировать прибор во всех климатических зонах Российской Федерации.

Применение

МК-ПУ «Аэрозоль» применяется при инструментальном контроле промышленных выбросов на предприятиях металлургии, химической и нефтехимической промышленности, энергетики — там, где газоход работает при давлении 84–106,7 кПа и давлении в тракте 101,3 ± 50 кПа.

Технические характеристики
