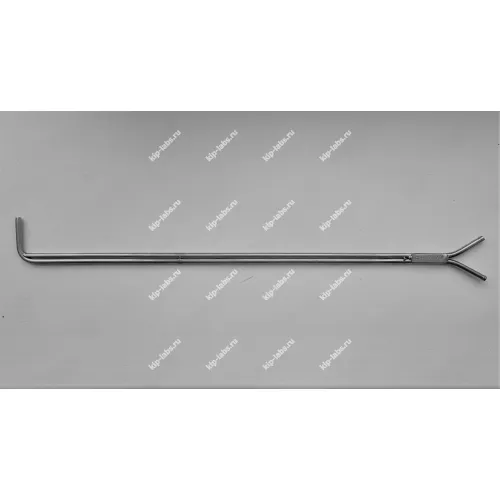

Трубка напорная пневмометрическая АНКОН, модификация НИИОГАЗ

Трубка напорная пневмометрическая АНКОН, модификация НИИОГАЗ

Трубка напорная пневмометрическая модификации НИИОГАЗ предназначена для измерительных задач, связанных с определением скорости газовоздушного потока по динамическому давлению. Изделие используется в составе измерительных схем и установок, где требуется стабильный отбор давления и последующая обработка результатов. В линейке оборудование для пробоподготовки данная модель относится к группе пневмометрические и пылезаборные трубки и поставляется производителем АНКОН.

Модификация рассчитана на эксплуатацию в широком диапазоне температур и допускает работу при высокой запыленности потока при соблюдении требований к обслуживанию и контролю состояния измерительных каналов. Возможность выбора длины и разборное исполнение упрощают монтаж, транспортировку и интеграцию в существующие стенды.

При выборе рекомендуется учитывать параметры преобразования динамического давления, допустимую погрешность определения коэффициента Кт и условия измеряемой среды, чтобы обеспечить соответствие режимам конкретной установки.

Преимущества

• Температура газовоздушного потока: от -40 до +600 °С.
• Запыленность газовоздушного потока: не более 300 г/м3.
• Длина трубки: от 0,3 до 5 м; возможно разборное исполнение.
• Диапазон измерений скорости газовоздушного потока: от 2 до 60 м/с.

Применение

Используется в измерительных схемах и установках для контроля скорости газовоздушного потока по динамическому давлению.

Технические характеристики

• Диапазон измерений скорости газовоздушного потока: от 2 до 60 м/с.
• Средний коэффициент преобразования динамического давления, Кт: от 0,5 до 0,7.
• Пределы допускаемой относительной погрешности определения коэффициента Кт: ±5 %.
• Температура газовоздушного потока: от -40 до +600 °С.
• Запыленность газовоздушного потока: не более 300 г/м3.
• Длина трубки: от 0,3 до 5 м; возможно разборное исполнение.
