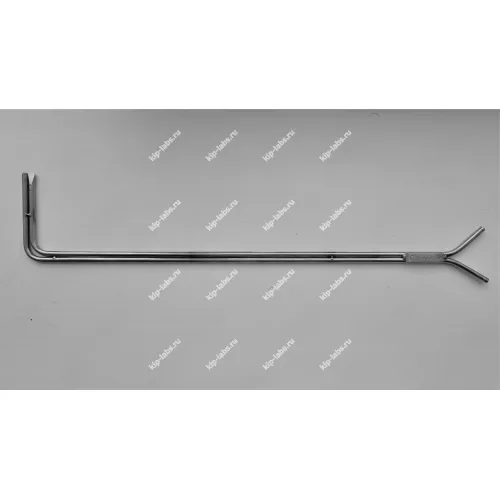

Трубка напорная пневмометрическая АНКОН, модификация МИОТ

Трубка напорная пневмометрическая АНКОН, модификация МИОТ

Трубка напорная пневмометрическая модификации МИОТ применяется для измерительных задач, связанных с определением скорости газовоздушного потока по динамическому давлению. Изделие рассчитано на установку в составе измерительных линий и аэродинамических установок, где требуется контролируемое получение показаний и повторяемость результатов. В направлении оборудование для пробоподготовки данное решение представлено в группе пневмометрические и пылезаборные трубки и выпускается производителем АНКОН.

Модификация предназначена для эксплуатации при высоких температурах потока и допускает применение в условиях повышенной запыленности при соблюдении требований к обслуживанию и контролю состояния измерительного канала. Предусмотрен выбор длины трубки, а также возможность разборного исполнения для удобства монтажа и транспортировки.

При подборе важно учитывать диапазон измерений, пределы допускаемой погрешности определения коэффициента Кт и параметры контролируемой среды, чтобы обеспечить соответствие условиям конкретной установки.

Преимущества

• Диапазон измерений скорости газовоздушного потока: от 2 до 60 м/с.
• Температура газовоздушного потока: от -40 до +600 °С.
• Запыленность газовоздушного потока: не более 10 г/м3.
• Длина трубки: от 0,3 до 5 м; возможно разборное исполнение.

Применение

Используется в измерительных схемах и установках для контроля скорости газовоздушного потока по динамическому давлению.

Технические характеристики

• Диапазон измерений скорости газовоздушного потока: от 2 до 60 м/с.
• Средний коэффициент преобразования динамического давления, Кт: от 0,95 до 1,05.
• Пределы допускаемой относительной погрешности определения коэффициента Кт: ±3 %.
• Температура газовоздушного потока: от -40 до +600 °С.
• Запыленность газовоздушного потока: не более 10 г/м3.
• Длина трубки: от 0,3 до 5 м; возможно разборное исполнение.
