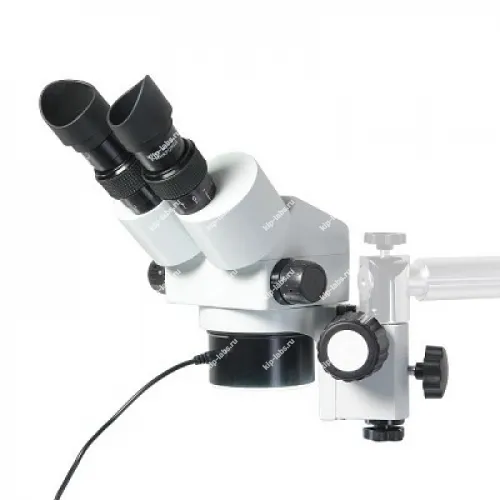

Оптическая головка МС-4-ZOOM (с фокусировочным механизмом для штатива TD-1)

Кратко о модели: Оптическая головка МС-4-ZOOM (с фокусировочным механизмом для штатива TD-1)

Оптическая головка МС-4-ZOOM с фокусировочным механизмом для установки на штатив TD-1 применяется при радиомонтажных, реставрационных и прочих работах, где требуется увеличенное рабочее расстояние и широкий диапазон увеличений. Микромед является производителем этой опции, что удобно для подбора сопутствующих компонентов.

Наблюдение выполняется в отражённом свете как при естественном, так и при искусственном освещении, при этом возможен вывод изображения в реальном времени на монитор посредством видеоокуляра, который устанавливается в тубус вместо окуляра через переходник 23,2 мм - 30 мм. Видеоокуляр в базовую комплектацию не входит.

Универсальный штатив TD-1 обеспечивает перемещение головки в горизонтальной плоскости до 320 мм и по вертикали до 300 мм, что позволяет работать с крупными объектами; штатив поставляется отдельно и заказывается отдельно. Также для выбора рабочего режима доступен широкий комплект аксессуаров.

При замене объектива или окуляров базовое рабочее расстояние остаётся 113 мм, а за счёт дополнительных насадок на объектив оно может быть увеличено до 177 мм или сокращено до 35 мм. В итоге общая система смены увеличения охватывает диапазон от 1,875 до 250 крат, в стандартной поставке — от 7,5 до 50 крат. Для некоторых задач уместна дискретность настроек и использование опциональных модулей; это не изменяет базовую комплектацию.

Ключевые особенности

• Панкратический объектив обеспечивает непрерывное изменение увеличения в 6,7 раза без ухудшения качества изображения и с сохранением рабочего расстояния 113 мм; при установке насадки 0,5х рабочее расстояние становится 177 мм.
• Высокий штатив даёт возможность работать с крупногабаритными объектами, что особенно удобно при использовании насадки 0,5х для увеличения рабочего расстояния.
• Диоптрийная подстройка в обоих окулярных тубусах совместно с эргономичными наглазниками повышает комфорт оператора при длительном наблюдении.
• Все оптические поверхности имеют полное просветляющее покрытие, благодаря чему изображение остаётся контрастным и чётким по всему полю зрения.
• Корректная цветопередача.
• Плавный и точный механизм фокусировки.
• Корпус спроектирован с защитой внутренних узлов от пыли и влаги.
• Оптические элементы обработаны антигрибковым покрытием.
• Наглазники повышенного комфорта для удобства пользователя.

Где применяется

Головка рассчитана на выполнение радиомонтажных и реставрационных операций, а также других задач, требующих увеличенного рабочего расстояния и вариативности увеличения. Благодаря возможности работы в отражённом свете она подходит для визуального контроля при различном освещении; дополнительно возможна интеграция с видеооборудованием для вывода изображения на ПК.

Технические характеристики

Характеристики

Увеличение микроскопа, крат - 7,5-50 (1,875-250* - опция)

Визуальная насадка - бинокулярная, поворотная на 360 градусов, диоптрийная настройка +-5 диоптрий - на обоих тубусах, посадочный диаметр окуляров 30 мм

Угол наклона визуальной насадки, град - 45

Регулируемое межзрачковое расстояние, в пределах, мм - 55-75

Окуляры - 10/23; (5/20*; 15/16*; 20/14*; 25/10*; 10/23 со шкалой* - опция)

Объектив панкратический, крат - 0,75 - 5

Рабочее расстояние, мм - 113 (177*, 50*, 35* - опция)

Поле зрения, мм - 33 - 5 (65 - 1,2* - опция)

Предметный столик, мм - нет

Источник светакольцевой осветитель 6800 Lux

Источник питания - сеть переменного тока, В/Гц220+-22/50

Габаритные размеры, мм - 750х500х260

Масса, не более, кг - 20

* -не входит в комплект, поставляется по доп.заказу

Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив

Комплектность

Составные части

Крепление для универсального штатива TD-1 - 1 шт.

Оптическая головка бинокулярная - 1 шт. Механизм фокусировки - 1 шт.

Сменные части

Окуляр 10х - 2 шт.

Окуляр 10х со шкалой - 1 шт. - поставляется по доп. заказу

Окуляр 15х - 2 шт. - поставляется по доп. заказу

Окуляр 20х - 2 шт. - поставляется по доп. заказу

Окуяляр 25х - 2 шт. - поставляется по доп. заказу

Насадка 1,5х - 1 шт. - поставялется по доп. заказу

Насадка 2х - 1 шт. - поставляется по доп. заказу

Осветитель отраженного света кольцевой светодиодный с регулировкой яркости - 6800 Lux - 1 шт. - встроен в оптическую головку

Волоконный осветитель одинарный - 1 шт. - поставляется по доп. заказу

Волоконный осветитель двойной - 1 шт. - поставляется по доп. заказу

Волоконный осветитель кольцевой - 1 шт. - поставляется по доп. заказу
