Встраиваемый вытяжной блок Теолаб БВУ-2

Встраиваемый вытяжной блок Теолаб БВУ-2

Встраиваемый вытяжной блок Теолаб БВУ-2 предназначен для организации принудительной вентиляции в лабораториях и производственных помещениях без централизованной вытяжной системы. Блок устанавливается непосредственно в вентиляционные каналы и воздуховоды металлических вытяжных шкафов.

Вентилятор и корпус

В конструкции используется канальный двигатель с внешним ротором. Рабочие лопатки вентилятора загнуты назад; такое исполнение обеспечивает производительность до 1000 м³/ч при полном давлении 490 Па и стабильном давлении во время работы.

Корпус изготовлен из оцинкованной листовой стали и устойчив к коррозии и механическим воздействиям. Для защиты двигателя предусмотрены встроенные термоконтакты: при перегреве они автоматически отключают питание, а после охлаждения обеспечивают повторный запуск. Такая система предотвращает аварийный перегрев двигателя и способствует сохранению его ресурса.

Обратный клапан и монтаж

В состав блока входит двухстворчатый обратный клапан диаметром 200 мм, изготовленный из оцинкованной стали. Он препятствует обратному поступлению воздуха и запахов из вентиляционного канала в помещение. Клапан может устанавливаться вертикально или горизонтально.

Для подключения предусмотрены торцевая площадка размером 225 × 225 мм с фланцем Ø 200 мм, быстросъёмный прорезиненный хомут и гибкий алюминиевый гофрированный воздуховод размером 3000 × 200 мм. Длина воздуховода составляет 3 м.

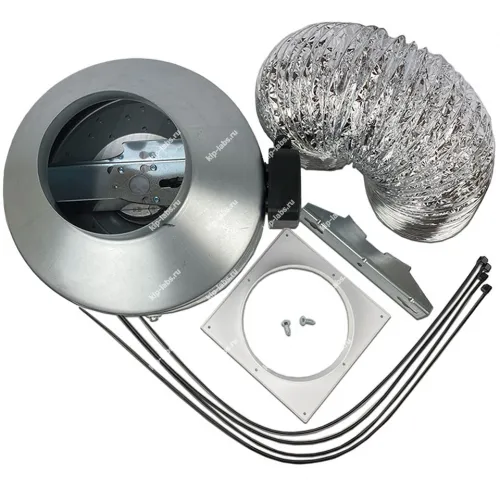

В поставку также входят канальный вентилятор — 1 шт., двухстворчатый обратный клапан 200 мм — 1 шт., торцевая площадка с фланцем — 1 шт., гибкий алюминиевый воздуховод — 1 шт., быстросъёмный прорезиненный хомут — 1 шт., пластиковая стяжка — 4 шт., паспорт и руководство по эксплуатации — 1 шт.

Работа вытяжного блока

Максимальный расход воздуха Теолаб БВУ-2 составляет до 1000 м³/ч, полное давление — 490 Па. Принудительная вытяжка используется для удаления из рабочей зоны паров, газов и аэрозолей.

Области использования

Теолаб БВУ-2 применяется для организации локальной вытяжки и дооснащения вентиляционных систем в химических, аналитических, микробиологических и клинико-диагностических лабораториях. Блок также используется в образовательных и исследовательских центрах, где проводятся работы с летучими и токсичными реактивами.

Вытяжной блок может применяться с металлическими вытяжными шкафами и вытяжными зонтами при отсутствии общеобменной принудительной вытяжки в здании, а также в производственных лабораториях контроля качества в фармацевтике, пищевой промышленности и нефтехимии.
