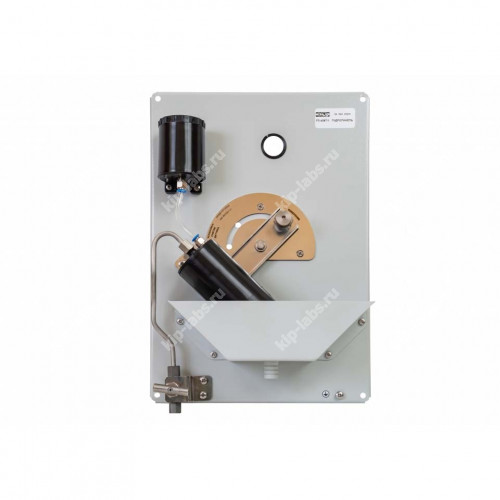

Гидропанель прибора ВЗОР ГП-409Т/1

Назначение и принцип: Гидропанель прибора ВЗОР ГП-409Т/1

Гидропанель предназначена для монтажа блока преобразования и установки одного из кислородных датчиков, используемых при градуировке анализатора МАРК-409Т; при этом она обеспечивает постоянный замер массового содержания растворённого кислорода в потоке контролируемой воды. Изготовитель Взор позиционирует изделие как элемент вспомогательного оборудования для систем контроля качества воды.

Устройство рассчитано на эксплуатацию с жидкостями, не разрушающими материалы гидропанели и мембрану датчика; на практике это исключает применение агрессивных сред без дополнительной защиты. При калибровке важно учитывать совместимость среды с материалами гидропанели.

Все составные элементы жёстко закреплены на монтажной панели, что упрощает транспортировку и эксплуатационное обслуживание. Кювета служит для установки кислородного датчика, а ёмкость нулевого раствора применяется при выполнении градуировки по «нулю», при этом манипуляции с сосудом проводят без демонтажа основного узла.

Подача анализируемой воды на гидропанель осуществляется через регулирующий вентиль игольчатого типа; требуемый расход задаётся поворотом рукоятки вентиля. При установке кюветы в положение «ИЗМЕРЕНИЕ» поток направляется на мембрану датчика, а поддон и штуцер обеспечивают свободный слив воды. Кронштейн используется для фиксации кабеля или разъёмного соединения датчика, винт заземления - для подключения заземляющего провода, а поворотное устройство служит для установки кюветы в требуемое положение.

При эксплуатации предусмотрена возможность выполнения градуировки анализатора без извлечения датчика из кюветы; при калибровке это повышает удобство и снижает риск повреждения сенсора. На практике такая организация работ сокращает время обслуживания и упрощает процедуры настройки.

Функциональные опции

• Монтаж преобразовательного блока и кислородного датчика на одной панели для упрощённой эксплуатации.
• Подача и регулирование расхода анализируемой воды через игольчатый вентиль.
• Возможность проведения «нулевой» градуировки без извлечения датчика из кюветы.
• Органы для слива и крепления кабеля, а также точка для подключения заземления.

Сферы использования

Гидропанель применяется для работы с жидкими средами, совместимыми по материалам, и может использоваться в лабораторных и технологических задачах, связанных с мониторингом растворённого кислорода. В работе она служит вспомогательным модулем при организации непрерывного контроля параметров воды.

При эксплуатации целесообразно учитывать конструкционные ограничения по химической стойкости материалов; такая дискретность в требованиях облегчает выбор режимов обслуживания.

Состав гидропанели:

• панель;
• кювета проточная КП-409Т;
• устройство поворотное;
• ёмкость нулевого раствора;
• поддон;
• вентиль регулирующий;
• кронштейн;
• комплект монтажных частей.
