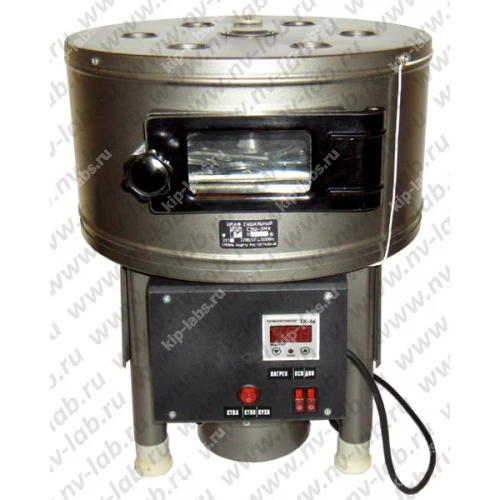

Шкаф сушильный СЭШ-3МК электрический

Описание модели: Шкаф сушильный СЭШ-3МК электрический

Шкаф используется для сушки зерна и зернопродуктов, а также других материалов с содержанием влаги при определении влажности; Россия - производитель модели.

Применяют устройство в лабораторных условиях элеваторов, мельниц и промышленных лабораторий; дополнительно его можно отнести к шкафы сушильные лабораторные, так как конструкция и габариты ориентированы на работу с бюксами.

Конструкция представляет собой компактную сушильную камеру с теплоизоляцией и дверцей для загрузки бюкс; при этом внутренняя организация обеспечивает равномерный прогрев загруженных образцов.

Во внутренней полости установлен вращающийся стол, который приводится в движение электродвигателем с редуктором; редуктор размещён в кожухе нагревателя, что упрощает компоновку привода и источника нагрева.

Обмен воздуха в камере создаётся осевым вентилятором, воздух направляется через нагреватель и затем распределяется в полости стола, тем самым обеспечивая обдув бюкс и датчика терморегулятора.

Крыльчатка вентилятора приводится во вращение электродвигателем с вертикальным валом; мотор смонтирован на днище камеры нагревателя, что уменьшает длину воздуховода и потери давления.

Стол вращается отдельным электродвигателем; скорость снижается редуктором до 5±2 об/мин и передаётся на стол через фрикционную муфту, позволяющую столу свободно проворачиваться в обе стороны.

Гнёзда стола устроены для быстрой замены обычных бюкс на сетчатые; это даёт возможность как сушить размолотый продукт в малых бюксах, так и подсушивать цельное сырьё в сетчатых.

Рабочая температура поддерживается электрическим нагревателем, расположенным в нижней части шкафа, а её регулирование выполняет электронный терморегулятор; при этом нагреватель включён в систему управления для поддержания заданного режима.

Нагреватель состоит из двух параллельных секций - основной и дополнительной; дополнительную секцию вводят в работу правым выключателем SA2 для ускоренного разогрева, для подсушивания и при эксплуатации шкафа на температуре 130°С, в то время как основная секция включена в цепь терморегулятора.

Выключатели нагревателей имеют подсветку и размещены на панели управления; встроенный индикатор терморегулятора отображает состояние включения нагревательных секций, что облегчает визуальный контроль.

При включении левого сдвоенного выключателя SA-1 подключаются электродвигатели и основная секция нагревателя; одновременно терморегулятор начинает работу и показывает текущую температуру в камере, а на корпусе загорается сигнальная лампочка.

Воздух, нагреваемый в камере нагревателя, поступает в полость вращающегося стола и далее через отверстия в столе распределяется по сушильной камере; таким образом струя воздуха обмывает бюксы и сенсор терморегулятора.

При установке в гнёздах стола небольших бюкс с размолотым продуктом тёплый воздух выходит через узкие прорези вокруг каждой бюксы, причём поток остаётся снаружи бюксы и не выдувает твёрдые частицы.

После установки сетчатых бюкс с сырьём отверстия стола оказываются перекрыты, давление в полости стола растёт, и воздух проходит непосредственно через слой зерна, обеспечивая подсушивание.

Если требуется подсушить лишь один или несколько образцов, свободные гнёзда закрывают пустыми бюксами; это создаёт те же условия сушки, как и при полной загрузке стола образцами.

Электронный терморегулятор настраивается на заданную рабочую температуру путём изменения установок; правильность установки проверяют при аттестации по контрольным термометрам после достижения регулировочной температуры.

Также возможна периодическая проверка показаний терморегулятора при аттестации приборов, что не требует дополнительных компонентов.

Преимущества

• Компактная изолированная камера с загрузочной дверцей и вращающимся столом для равномерной сушки образцов.
• Двухсекционный электрический нагреватель с возможностью ускоренного разогрева (SA2) и работой при 130°С.
• Осевой вентилятор и схема подачи воздуха через полость стола, обеспечивающие эффективный обдув бюкс и датчика терморегулятора.
• Фрикционная муфта в приводе стола допускает свободное вращение и защищает приводную систему.

Область применения

Шкаф предназначен для лабораторного определения влажности зерна и зернопродуктов в условиях элеваторов, мельниц и заводских лабораторий; при необходимости он также применим для сушки других влагосодержащих материалов.

Кроме того, конструкция допускает работу как с мелкоизмельчёнными образцами в малых бюксах, так и с цельным зерном в сетчатых бюксах, что расширяет эксплуатационные сценарии.
