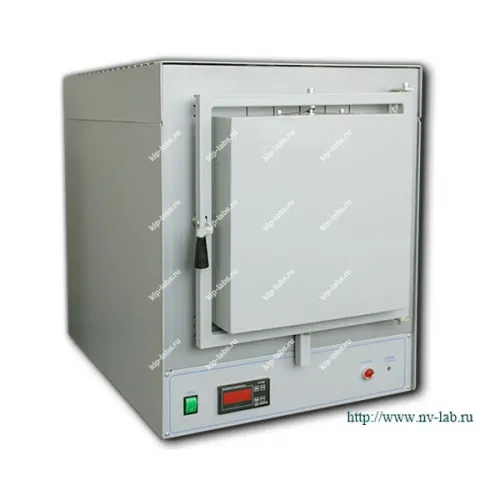

Муфельная печь ПМ-16М-1200 (до 1250 °С, керамика)

Назначение и принцип: Муфельная печь ПМ-16М-1200 (до 1250 °С, керамика)

Муфельная печь ПМ-16М-1200 предназначена для термической обработки металлов, керамики, химических реактивов и других материалов; производитель - Электроприбор. При эксплуатации её используют в лабораторной практике промышленных предприятий, а также в ювелирном, сувенирном и медицинском производстве.

В камере установлен литой керамический муфель с повышенной прочностью и твёрдостью поверхности, что предотвращает осыпание внутренней облицовки при механических воздействиях; при этом хорошая теплопроводность муфеля обеспечивает равномерный нагрев рабочего объёма и стабильность температурного поля, что важно для точных процессов в печи лабораторные.

В печах серии могут устанавливаться микропроцессорные регуляторы температуры - по выбору "РТ-1200", "РТ-1250 Т" или "Термодат-16Е3", которые автоматизируют выполнение заданной термо-программы. Управление нагревом реализовано электронными регуляторами по модифицированному ПИД-закону, при этом при калибровке уместна дискретность настроек регулятора.

Конструкция и элементы муфеля

Основной рабочий элемент - муфель, прессуемый методом полусухого формования из шамотной массы; нагревательный элемент выполнен из проволоки KHANTAL-А1 диаметром 2 мм (поставщик - Швеция), и она заключена в высокотемпературные керамические трубочки. Такое конструктивное решение даёт возможность нагревателю свободно изменять свои линейные размеры при нагреве без появления больших механических напряжений, что положительно отражается на сроке службы.

По наружной поверхности муфеля уложена теплоизоляция из высокотемпературной ваты МКРФ, а затем она закрыта металлическим кожухом; при этом наружный металлический корпус оснащён принудительной приточной вентиляцией с внутренним вентилятором, что снижает нагрев внешней поверхности и повышает безопасность оператора.

Муфель прижат к передней плоскости корпуса несколькими спиральными пружинами, что позволяет ему свободно расширяться при нагреве и исключает разрушения; дверь конструкции спроектирована так, чтобы её горячая сторона была направлена от оператора при открывании, что дополнительно повышает эргономику работы.

Системы управления и индикация

На передней панели расположены терморегулятор (вариант см. таблицу), выключатель питания, индикатор "Нагрев" и светодиодный сигнализатор "Обрыв спирали"; для модификации с регулятором "Термодат-16Е3" предусмотрён разъём интерфейса RS-485. Лампа "Нагрев" красного цвета указывает на подключение нагревательного элемента муфеля, при этом открытие дверцы автоматически обесточивает печь и приостанавливает процесс нагрева.

Механизм крепления дверцы обеспечивает её самоустановку при закрывании: в замкнутом состоянии дверь прижата и подпружинена, что уменьшает риск возникновения щелей и заклинивания при температурном расширении корпуса. Дверь может монтироваться с открыванием вправо или влево, что даёт дополнительные варианты размещения оборудования в помещении.

Функциональные опции

• литой керамический муфель с повышенной твёрдостью поверхности;
• нагревательный элемент из проволоки KHANTAL-А1 в керамических трубочках;
• изоляция из ваты МКРФ и металлический внешний кожух;
• принудительная приточная вентиляция корпуса для снижения нагрева внешней оболочки;
• возможность установки разных типов микропроцессорных регуляторов ("РТ-1200", "РТ-1250 Т", "Термодат-16Е3");
• управление по модифицированному ПИД-закону и автоматическое отключение при открытии дверцы;
• индикаторы состояния нагрева и обрыва спирали; интерфейс RS-485 для соответствующей модификации.

Сферы использования

На практике печи ПМ-16М-1200 применяют для термообработки в научных и производственных лабораториях; они используются в ювелирном и сувенирном ремесле, а также в медицинских и исследовательских учреждениях. При эксплуатации такие установки подходят для процедур, где важна воспроизводимость температурного режима и безопасность оператора.

Технические и эксплуатационные характеристики ПМ-16М-1200
