Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Лепта
- Код товара: 17588
- Доступность: В наличии
- Оптовая цена: по запросу
-
Розничная цена:
106 950₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Фауна-ПМДР3 (просыпной)

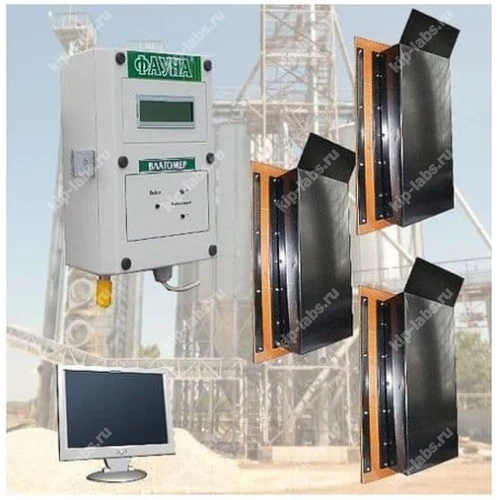

Назначение и принцип: Влагомер поточный Фауна-ПМДР3 с тремя датчиками просыпного типа
Прибор Фауна-ПМДР3 служит для определения массовой доли влаги (влажности) и температуры в потоке зерновых и масличных культур при контроле в одной точке; при этом измерения выполняются непосредственно в месте установки датчика и фиксируются для последующей обработки. Производитель - Лепта.
Встроенное программное обеспечение выполняет запись измеренных значений влажности и температуры на запоминающие устройства персонального компьютера, при этом данные отображаются на экране ПК как в числовом, так и в графическом виде; это упрощает анализ и дальнейшую обработку в системах класса влагомеры.
Датчики погружного типа реализуют диэлькометрический (емкостной) принцип измерения влажности, а сам прибор выполнен как микропроцессорная система; что позволяет прибору формировать и выводить на дисплей актуальные показатели процесса.
Функциональные опции
- Отображение и регистрация значения влажности контролируемой культуры.
- Измерение температуры и автоматическое присвоение названия контролируемой зерновой или масличной культуры для каждого датчика.
- Включение автоматической термокомпенсации для корректировки показаний в зависимости от температуры.
- Ручная корректировка результатов измерений влажности для учёта внешних влияний и условий эксплуатации.
- Возможность выбора конкретных контролируемых культур из списка для точной интерпретации данных.
- Генерация аналогового сигнала, пропорционального влажности выбранного датчика, для интеграции в системы автоматического контроля, регистрации и регулирования процесса сушки.
Конструктивно прибор состоит из набора датчиков и блока индикации и управления (БИУ), соединённых между собой кабелями через расширитель входа; при этом для связи с ПК используется преобразователь интерфейса RS485 в USB. При эксплуатации наличие такого интерфейса облегчает передачу данных в компьютерные системы.
Каждый датчик выполнен в виде двух параллельных металлических полос, образующих конденсатор; изменение емкости такого конденсатора функционально связано с изменением влажности контролируемой культуры. Измерительный блок преобразует изменения емкости в цифровой код, который по соединительному кабелю через расширитель входа направляется в блок индикации и управления.
Блок индикации и управления (БИУ) содержит микропроцессор и элементы измерительного преобразователя, а на передней панели расположены дисплей, кнопка «Выбор» и две кнопки «Коррекция» « + » и « - » для настройки режимов работы; при этом на правой стенке установлен тумблер включения питания, на нижней - разъёмы кабеля расширителя входа, сигнального кабеля и ввод шнура питания, а на левой боковой стенке - разъём преобразователя интерфейса RS485 в USB тип В. При калибровке рекомендуется учитывать дискретность регистрации и влияние внешних факторов на результаты измерений.
Сферы использования
- Для непрерывного контроля влажности в процессе уборки (в зерноуборочных комбайнах), при этом прибор может эксплуатироваться также при сушке в сушилках (карусельных, шахтных, барабанных и других) и при переработке культур на предприятиях агропромышленного комплекса и пищевой промышленности.
Комплект поставки поточного влагомера Фауна-ПМДР3:
- Влагомер поточный Фауна-ПМДР3 с тремя датчиками просыпного типа - 1 шт.
Дополнительная комплектация Фауна-ПМДР3:
- Кабель USB.
Технические характеристики Фауна-ПМДР3:
| Параметр | Значение |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 3 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см.таблицу ниже) |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 % |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С |
| Пределы основной абсолютной погрешности измерений температуры | плюс-минус 1,0°С |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С | плюс-минус 0,5 % |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0-1,0 В |
| Преобразователь интерфейса для связи с ПК | RS485 в USB |
| Интервал регистрации результатов измерений | 1,3,5,10 мин |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа |
| Рабочая температура | |
| - датчиков | от 5 до 80 °С |
| - блока индикации и управления (БИУ) | от 5 до 50 °С |
| Ручная коррекция показаний влажности с шагом 0,2 % | плюс-минус 8,0 % |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В |
| Потребляемая мощность | 5 В·А |
| Время установления рабочего режима | 15 мин |
| Режим работы | непрерывный |
| Габаритные размеры | |
| - датчика просыпного | 170 х 285 х 100 мм |
| - блока индикации и управления (БИУ) | 185 х 124 х 64 мм |
| - датчика короткого | 107х 49 х 25 мм |
| - расширителя входа | 110 х 100х 50 мм |
| - преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм |
| Масса | |
| - датчика просыпного | не более 1110 г |
| - блока индикации и управления (БИУ) | не более 455 г |
| - расширителя входа | не более 460 г |
| - преобразователя интерфейса RS485 в USB | не более 50 г |
| Длина соединительного кабеля | не менее 10 м |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м |
| Длина кабеля расширителя входа | не менее 10 м |
| Средняя наработка на отказ | не мене 25000 ч |
| Полный средний срок службы | не менее 12 лет |
Таблица диапазонов измерений влажности зерновых культур:
| Культура | min % | min В | max % | max В |
|---|---|---|---|---|
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Лепта |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
