Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Фауна-ПМДР2 (погружной)

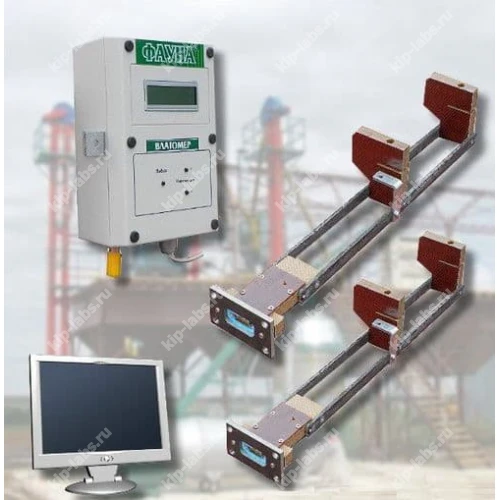

Назначение и принцип: Влагомер поточный Фауна-ПМДР2 с двумя датчиками погружного типа
Прибор Фауна-ПМДР2 служит для определения массовой доли влаги и температуры в потоке зерновых или масличных культур в одной точке измерения, при этом конструкция рассчитана на работу непосредственно в потоке. В документации производителя Лепта приведены рекомендации по эксплуатации и подключению.
Программное обеспечение обеспечивает запись измеренных величин влажности и температуры на запоминающие устройства персонального компьютера, а также визуализацию данных в цифровом и графическом виде. Для интеграции в информационные системы используется связь с ПК; смежные решения по мониторингу представлены в разделе влагомеры.
Измерения во влагомере реализованы диэлектрическим (емкостным) способом, что позволяет регистрировать изменения влажности через преобразование емкости в цифровой код микропроцессорным блоком. Аппарат выводит на дисплей актуальные параметры, обеспечивая их дальнейшую обработку и передачу в систему управления.
По конструкции прибор состоит из набора датчиков, блока индикации и управления (БИУ), а также коммутационных кабелей; для связи с ПК применяется преобразователь интерфейса RS485 в USB через расширитель входа. Конструктивные элементы соединены между собой кабельными линиями, что упрощает монтаж и обслуживание.
Каждый датчик выполнен в виде двух параллельно расположенных металлических полос, формирующих конденсатор; изменение электрической емкости конденсатора связано с изменением влажности контролируемой культуры, при этом измерительный блок преобразует эти изменения в цифровой код для передачи в БИУ. Это решение обеспечивает прямую связь параметров среды с выходным цифровым сигналом.
Блок индикации и управления включает микропроцессор и составные части измерительного преобразователя, на передней панели расположены дисплей и органы управления: кнопка «Выбор» и две кнопки «Коррекция» « + » и « - » для настройки режимов работы; на правой стенке - тумблер питания, а на нижней и левой - разъемы для кабеля расширителя входа, сигнального кабеля, ввода шнура питания и разъём преобразователя интерфейса RS485 в USB тип В. На практике уместна дискретность обновления данных, которая подбирается под конкретную задачу.
Функциональные опции
- Показание величины влажности, измеряемой датчиком.
- Отображение температуры и идентификация контролируемой зерновой или масличной культуры по каждому датчику.
- Реализована автоматическая термокомпенсация для учета температурного влияния.
- Возможность ручной коррекции результатов измерений влажности для компенсации внешних воздействий.
- Выбор списка контролируемых культур пользователем.
- Формирование аналогового выходного сигнала, пропорционального значению влажности выбранного датчика, для построения систем автоматического контроля, регистрации и регулирования процесса сушки.
Сферы использования
- Для непрерывного контроля влажности при уборке (в зерноуборочных комбайнах), при сушке в сушилках (карусельных, шахтных, барабанных и других) и при переработке культур на предприятиях агропромышленного комплекса и пищевой промышленности.
Комплект поставки поточного влагомера Фауна-ПМДР2:
- Влагомер поточный Фауна-ПМДР2 с двумя датчиками погружного типа - 1 шт.
Дополнительная комплектация Фауна-ПМДР2:
- Кабель USB.
Технические характеристики Фауна-ПМДР2:
| Параметр | Значение |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 2 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. таблицу ниже) |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 % |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С |
| Пределы основной абсолютной погрешности измерений температуры | плюс-минус 1,0°С |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 плюс-минус 2) °С | плюс-минус 0,5 % |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0-1,0 В |
| Преобразователь интерфейса для связи с ПК | RS485 в USB |
| Интервал регистрации результатов измерений | 1,3,5,10 мин |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа |
| Рабочая температура | |
| - датчиков | от 5 до 80 °С |
| - блока индикации и управления (БИУ) | от 5 до 50 °С |
| Ручная коррекция показаний влажности с шагом 0,2 % | плюс-минус 8,0 % |
| Электропитание от сети переменного тока напряжением | (220 плюс-минус 22) В |
| Потребляемая мощность | 5 В·А |
| Время установления рабочего режима | 15 мин |
| Режим работы | непрерывный |
| Габаритные размеры | |
| датчика погружного: | |
| - базового | 420 х 65 х 80 мм |
| - короткого | 230 х 70 х 73 мм |
| блока индикации и управления (БИУ) | 185 х 124 х 64мм |
| расширителя входа | 110х 100х 50 мм |
| -преобразователя интерфейса RS485 в USB | 107 х 49 х 25 мм |
| Масса | |
| датчика погружного | |
| - датчика базового | не более 650 г |
| - датчика короткого | не более 500 г |
| блока индикации и управления (БИУ) | не более 455 г |
| расширителя входа | не более 460 г |
| преобразователя интерфейса RS485 в USB | не более 50 г |
| Длина соединительного кабеля | не менее 10 м |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м |
| Длина кабеля расширителя входа | не менее 10 м |
| Средняя наработка на отказ | не мене 25000 ч |
| Полный средний срок службы | не менее 12 лет |
Таблица диапазонов измерений влажности зерновых культур:
| Культура | Диапазон измерений влажности, % | |||
|---|---|---|---|---|
| min | max | |||
| % | В | % | В | |
| Пшеница | 8 | 0,11 | 20 | 0,77 |
| Ячмень | 10 | 0,22 | 22 | 0,88 |
| Рожь | 9 | 0,16 | 21 | 0,82 |
| Овес | 12 | 0,33 | 24 | 1,00 |
| Гречиха | 8 | 0,11 | 20 | 0,77 |
| Подсолнечник | 7 | 0,05 | 18 | 0,66 |
| Рапс | 8 | 0,11 | 20 | 0,77 |
| Соя | 9 | 0,16 | 21 | 0,82 |
| Лен (долгунец) | 7 | 0,05 | 17,5 | 0,63 |
| Лен (масличный) | 6 | 0 | 16 | 0,55 |
| Кукуруза | 9,2 | 0,18 | 23,4 | 0,96 |
| Рис | 10 | 0,22 | 20 | 0,77 |
| Шкала, УЕ | 6 | 0 | 24 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Лепта |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
