- Производитель: Лепта
- Код товара: 17592
- Доступность: В наличии
- Оптовая цена: по запросу
-
Розничная цена:
56 496₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Фауна-ПМДР1 (просыпной)

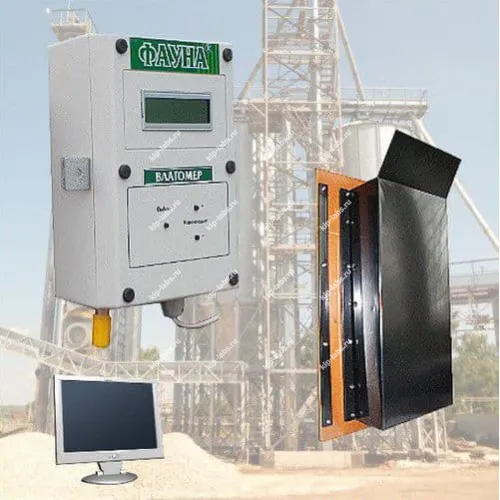

Назначение и принцип: Влагомер поточный Фауна-ПМДР1 с датчиком просыпного типа
Влагомер поточный Фауна-ПМДР1 с датчиком просыпного типа служит для определения массовой доли влаги и температуры потока зерновых и масличных культур в одной контрольной точке. Устройство рассчитано на работу непосредственно в потоке материала, обеспечивая локальный контроль состояния сырья.
Программное обеспечение сохраняет измеренные значения влажности и температуры на запоминающих устройствах персонального компьютера и отображает их в виде цифровых и графических представлений, при этом связь с ПК организована через преобразователь интерфейса RS485 в USB. Устройство представлено у производителя Лепта и относится к разделу влагомеры.
При эксплуатации прибор реализует диэлектрический (емкостной) метод оценки влажности; микропроцессорная схема преобразует параметры в цифровую форму и выводит рассчитанные значения на индикатор, что позволяет интегрировать его в системы визуализации и учёта. На практике величина дискретности показаний выбирается в зависимости от задач контроля.
Конструктивно прибор состоит из набора датчиков и блока индикации и управления (БИУ), которые связаны между собой кабельной сетью через расширитель входа; также в составе системы имеется преобразователь интерфейса RS485-USB для подключения к ПК. При калибровке и настройке возможна ручная коррекция результатов измерений для учёта местных воздействующих факторов.
Каждый датчик представляет собой две параллельные металлические полосы, формирующие конденсатор, и измерительный блок; изменение электрической ёмкости такого конденсатора связано с изменением влажности контролируемой культуры, а измерительный блок переводит значения ёмкости в цифровой код и передаёт его по кабелю через расширитель входа в БИУ.
Блок индикации и управления содержит микропроцессор и элементы измерительного преобразователя, при этом на передней панели размещён дисплей, кнопка «Выбор» и две кнопки «Коррекция» «+» и «-» для установки режимов работы. На правой панели находится тумблер включения питания; на нижней панели размещены разъёмы для кабеля расширителя входа, сигнального кабеля и ввод шнура питания, а на левой боковой панели - разъём преобразователя интерфейса RS485 в USB тип В.
Функциональные опции
- Отображение и вывод значения влажности, измеряемого выбранным датчиком.
- Вывод температуры и обозначение контролируемой зерновой или масличной культуры, поступающие от датчика.
- Автоматическая термокомпенсация показаний для учета влияния температуры на результаты измерений.
- Ручная коррекция результатов измерений влажности для компенсации внешних факторов воздействия.
- Возможность выбора контролируемых культур из заданного списка.
- Формирование аналогового сигнала, пропорционального измеряемому значению влажности, для построения систем автоматического контроля, регистрации и регулирования процесса сушки.
Сферы использования
При эксплуатации прибор предназначен для непрерывного контроля влажности в процессе уборки, в том числе при работе в зерноуборочных комбайнах; он также применим в сушильных установках различных типов. В работе устройство подходит для контроля при сушке в карусельных, шахтных, барабанных сушилках и на этапах переработки культур на предприятиях агропромышленного комплекса и пищевой промышленности.
Комплект поставки поточного влагомера Фауна-ПМДР1:
- Влагомер поточный Фауна-ПМДР1 с датчиком просыпного типа - 1 шт.
Дополнительная комплектация Фауна-ПМДР1:
- Кабель USB.
Технические характеристики Фауна-ПМДР1:
| Параметр | Значение |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 1 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см.таблицу ниже) |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 % |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С |
| Пределы основной абсолютной погрешности измерений температуры | плюс-минус 1,0°С |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С | плюс-минус 0,5 % |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0-1,0 В |
| Преобразователь интерфейса для связи с ПК | RS485 в USB |
| Интервал регистрации результатов измерений | 1,3,5,10 мин |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа |
| Рабочая температура | |
| - датчиков | от 5 до 80 °С |
| - блока индикации и управления (БИУ) | от 5 до 50 °С |
| Ручная коррекция показаний влажности с шагом 0,2 % | плюс-минус 8,0 % |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В |
| Потребляемая мощность | 5 В·А |
| Время установления рабочего режима | 15 мин |
| Режим работы | непрерывный |
| Габаритные размеры | |
| - датчика просыпного | 170 х 285 х 100 мм |
| - блока индикации и управления (БИУ) | 185 х 124 х 64 мм |
| - расширителя входа | 110 х 100х 50 мм |
| - преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм |
| Масса | |
| - датчика просыпного | не более 1110 г |
| - блока индикации и управления (БИУ) | не более 455 г |
| - расширителя входа | не более 460 г |
| - преобразователя интерфейса RS485 в USB | не более 50 г |
| Длина соединительного кабеля | не менее 10 м |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м |
| Длина кабеля расширителя входа | не менее 10 м |
| Средняя наработка на отказ | не мене 25000 ч |
| Полный средний срок службы | не менее 12 лет |
Таблица диапазонов измерений влажности зерновых культур:
| Культура | Диапазон измерений влажности, % | |||
|---|---|---|---|---|
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Лепта |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
