Влагомер поточный Фауна-ПМД4 с четырьмя датчиками просыпного типа

Кратко о модели: Влагомер поточный Фауна-ПМД4 с четырьмя датчиками просыпного типа

Прибор использует диэлектрический (емкостной) метод определения влажности и выполнен на микропроцессорной платформе, при этом на дисплей выводятся значения влажности, температура и наименование контролируемой культуры для каждого из датчиков; дополнительно в приборе реализованы функции, обеспечивающие удобство операторской работы, а Лепта позиционирует его как предназначенный для промышленного применения.

Устройство поддерживает автоматическую термокомпенсацию и ручную корректировку результатов для учёта внешних влияний. За счёт этого оператор может выбирать контролируемые культуры и формировать аналоговый сигнал, пропорциональный влажности, измеряемой выбранным датчиком, что облегчает интеграцию в системы контроля и регулирования процессов сушки; дополнительно сюда включается вывод информации для регистрации и построения АСУ.

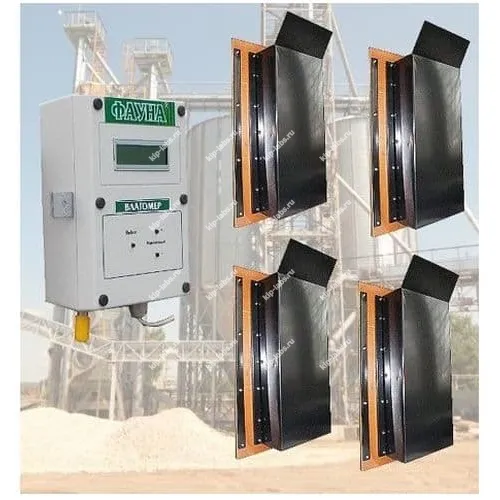

Конструктивно прибор состоит из четырёх датчиков (Д1)–(Д4) и блока индикации и управления (БИУ), которые связаны между собой кабельными соединениями через расширитель входа (РВ), что позволяет организовать распределённый ввод измерительной информации и удобное размещение сенсоров.

Каждый датчик выполнен в виде двух параллельных металлических полос, формирующих конденсатор, и измерительного блока. Изменение электрической ёмкости такого конденсатора коррелирует с величиной влажности зерновой либо масличной культуры, и измерительный модуль преобразует эти значения в сигнал измерительной информации, который по соединительному кабелю через расширитель входа (РВ) передаётся в блок индикации и управления (БИУ).

Блок индикации и управления (БИУ) содержит микропроцессор и элементы измерительного преобразователя; на передней панели располагаются дисплей, кнопка «Выбор» и две кнопки «Коррекция» «+» и «-» для настройки режимов работы, при этом на правой стенке расположен тумблер питания, а снизу - разъёмы для кабеля расширителя входа, сигнального кабеля и ввода шнура питания.

Наличие опций вроде самокалибровки или интерфейсов типа RS-232C может быть уместно при интеграции в существующую автоматику, при этом выбор конкретных интерфейсов зависит от задач и конфигурации системы.

Ключевые особенности

• Диэлектрический (емкостной) метод измерения влажности.
• Микропроцессорная обработка и отображение результата на дисплее.
• Вывод влажности, температуры и названия контролируемой культуры по каждому датчику.
• Автоматическая термокомпенсация и ручная корректировка результатов.
• Возможность выбора контролируемых культур.
• Формирование аналогового сигнала, пропорционального измеряемой влажности, для построения систем автоматического контроля и регулирования процесса сушки.
• Компоновка из датчиков (Д1)–(Д4), расширителя входа (РВ) и блока индикации и управления (БИУ).

Где применяется

Прибор предназначен для оперативного контроля влажности зерновых и масличных культур на технологических линиях и в пунктах приёма, при этом данные могут использоваться для оперативного регулирования режима сушки и для ведения учёта влажности в производственном процессе.

Таким образом влагомер подходит для включения в автоматизированные системы контроля и регистрации параметров зернохранилищ, сушильных установок и прочих технологических узлов; при необходимости его показания можно направить в верхний уровень управления для анализа и архивации.

Комплект поставки поточного влагомера Фауна-ПМД4:

1. Влагомер поточный Фауна-ПМД4 с четырьмя датчиками просыпного типа - 1 шт.

Технические характеристики Фауна-ПМД4:

Таблица диапазонов измерений влажности зерновых культур:
