Измеритель температуры IT-7-Pt (термометр-щуп) (200 мм)

Назначение и принцип: Измеритель температуры IT-7-Pt (термометр-щуп) (200 мм)

Модель IT-7-Pt представляет собой термометр-щуп с длиной зонда 200 мм, используемый для оперативного контроля локальной температуры; при этом прибор рассчитан на фиксацию точечных значений именно в месте контакта с измеряемой средой, а разработка и выпуск осуществляются Рэлсиб НПП.

Щуп вводят в среду на требуемую глубину для снятия показаний. Термометры данного типа применяют там, где доступ ограничен и контроль ведётся в узких зонах.

При калибровке целесообразно применять стандартные процедуры, что упрощает ввод прибора в эксплуатацию.

Функциональные опции

• Получение локальных температурных показаний непосредственно в точке контакта с измеряемой средой, что позволяет оперативно фиксировать температуру.
• Компактная конструкция шупа облегчает установку и монтаж в ограниченных пространствах, тем самым сокращая время подготовки к измерению.
• Управление простое: подготовка к измерению сводится к вводу щупа в среду и считыванию результата.
• Обслуживание минимально сложное, при необходимости прибор легко подвергается проверке и повторной калибровке.

Сферы использования

• На практике прибор применяют в лабораторных измерениях и при производственном контроле локальных температур, что обеспечивает быструю проверку параметров процесса.
• В работе он используется для контроля в технологических узлах с ограниченным доступом к среде, тем самым обеспечивая доступ к труднодоступным зонам.
• При эксплуатации подходит для коротких точечных измерений как в полевых, так и в стационарных условиях.

Измеритель IT-7-Pt с зондом длиной 200 мм предназначен для контроля температуры газообразных, жидких и сыпучих сред; при этом в приборе применён платиновый термочувствительный элемент с НСХ Pt1000, что обеспечивает широкий диапазон измерения начиная от -70°C, высокую точность ±0,2°С и надёжность.

Термочувствительный элемент размещён в конце зонда и имеет длину не более 7 мм. Для получения корректных значений измерения рекомендуется вводить зонд в среду на глубину не менее 20 мм.

Зонд выполнен из пищевой нержавеющей стали, поэтому прибор допустимо применять в пищевой промышленности; при этом наконечник может быть как округлым, так и заострённым. Наименьшую тепловую инерционность демонстрируют исполнители с диаметром зонда 2 мм, а для более жёстких условий доступны диаметры от 3,0 до 5,0 мм.

Прибор управляется одной кнопкой: после нажатия начинается процесс измерения, а через 10 с прибор отключается автоматически. Для экономии элемента питания рекомендуется включать прибор после установки зонда и выдержки для установления температуры.

При калибровке и вводе в эксплуатацию допустима дискретность контрольных замеров; при этом соблюдение типовых процедур калибровки облегчает подтверждение соответствия.

Комплект поставки:

1. Измеритель температуры IT-7-Pt (термометр-щуп) (200 мм) - 1 шт.

Описание измерителя температуры (термометра-щупа) IT-7-Pt (200 мм):

Измеритель температуры IT-7-Pt (термометр-щуп) с зондом длиной 200 мм, предназначен для измерения температуры газообразных, жидких и сыпучих сред. Благодаря использованию платинового термочувствительного элемента с НСХ Pt1000 прибор имеет очень широкий диапазон измерения начиная от -70°C, высокую точность от плюс-минус 0,2°С и надёжность.

Термочувствительный элемент длиной не более 7 мм находится на конце зонда. Для получения точных значений измерения рекомендуется устанавливать зонд в измеряемую среду на глубину не менее 20 мм.

Зонд изготовлен из пищевой нержавеющей стали, поэтому прибор можно использовать в пищевой промышленности. Зонд может иметь как округлый, так и заостренный конец. Наименьшую тепловую инерционность имеют приборы с диаметром зонда 2 мм. Для более жёстких условий эксплуатации выпускаются приборы с диаметром зонда от 3,0 до 5,0 мм.

Зонд может иметь как округлый, так и заостренный конец. Наименьшую тепловую инерционность имеют приборы с диаметром зонда 2 мм. Для более жёстких условий эксплуатации выпускаются приборы с диаметром зонда от 3,0 до 5,0 мм.

Прибор управляется только одной кнопкой. После нажатия кнопки прибор сразу же начинает процесс измерения. Через 10 с. прибор автоматически отключается. Для экономии элемента питания рекомендуется включать прибор после установления температуры (через некоторое время после установки зонда прибора в измеряемую среду).

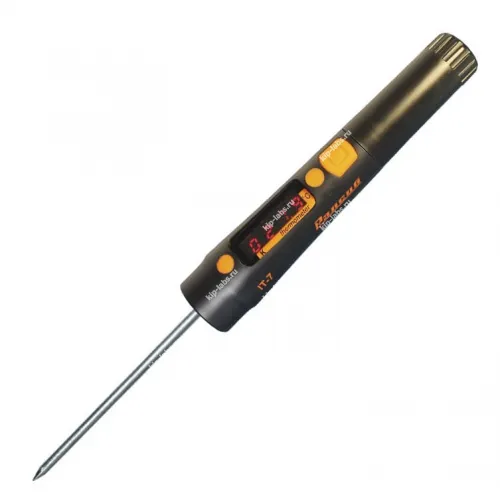

Внешний вид термометра-щупа:

Расшифровка термометра-щупа IT-7-K:

Отличительные особенности:

• Диапазон измерения температуры -70…+200°C;
• Диапазон показаний температуры -200…+200°C;
• Высокая точность от плюс-минус 0,2°С;
• Длина щупа: 200 мм, диаметр: 3 или 4 мм;
• IT-7 отличается маленьким диаметром зонда от 2 мм (диаметр 2 мм при длине 120 мм), не оставляющий следов;
• Возможность работы в морозильной камере и рефрижераторе при низкой температуре и плохом освещении;
• Приемлемая цена;
• Удобство;
• Механическая прочность;
• Влаго- и пылезащищённость;
• Невысокая стоимость эксплуатации;
• Гарантия: 2 года.

Области применения:

• Контроль температуры внутри замороженных продуктов: рыбы, мяса, птицы при хранении и перевозке
  Для этой цели оптимально использовать IT-7-Pt-2-120-N для рыбы, сосисок, птицы, полуфабрикатов и IT-7-Pt-4-120-N для мяса;
• Контроль температуры (экспресс контроль) внутри продукта при его приготовлении: варка, копчение и т.д.
  Для этой цели также оптимально использовать IT-7-Pt-2-120-N. Применение данного прибора позволяет проводить измерения быстро, за 7…20 с, не повреждать продукт (особенно это касается сосисок) и точно.
• Контроль температуры в процессе производства пищевых продуктов
  - Это контроль температуры теста при его приготовлении, контроль температуры мороженой массы на всех этапах производства, жидкого шоколада, жидкой карамели, молока при приготовлении кефира и т.д.;
  - Оптимальный тип прибора для этих задач: IT-7-Pt-3-200-R. Прибор обеспечивает высокую точность измерения и малую тепловую инерционность благодаря применению тонкостенного зонда. Длина зонда 200 мм оптимальна для большинства применений.
• Строительство
  Для данной отрасли основное требование к прибору - механическая прочность, герметичность, возможность работы в уличных условиях долгое время. Всем этим требованиям удовлетворяет IT-7;
• Контроль температуры асфальтобитумной смеси при строительстве дорог
  - Это очень важный контроль, определяющий качество дорожного полотна. Температуру нужно контролировать в машине, доставившей асфальтобитумную смесь и перед работой катка. В данном случае использование термометра – щупа является идеальным, т.к. прибор можно воткнуть в горячее дорожное полотно и оставить на некоторое время, не занимая рук.
  - Для этой цели мы рекомендуем применять IT-7-Pt-4-350-N. Прибор имеет достаточно длинный и жёсткий зонд, и необходимую точность и инерционность;
• Экспресс контроль температуры при заливке массивных бетонных изделий
  - Для этой цели можно использовать прибор с длинным жёстким зондом: IT-7-Pt-5-800-N;
• Сельское хозяйство
  Для данной отрасли важно иметь очень простой прибор. Навороты здесь не нужны. Нажал на кнопку и всё. В то же время прибор должен быть очень точным, т.к. температура при выращивании, хранении с/х продукции имеет очень большое значение.
• Контроль температуры почвы в теплицах, верхнего слоя почвы перед посевом и т.д.
  Оптимальный прибор для этой цели: IT-7-Pt-4-350-N.
• Контроль температуры на складах, элеваторах внутри массы продукта.
  Для этой цели необходим прибор с длинным жёстким зондом с закруглённым наконечником: IT-7-Pt-5-800(1000)-R.
• Предотвращение возникновения пожаров
• Термометр-щуп IT-7 –Pt-5-1000-N с длинным заостренным зондом является оптимальным прибором для контроля температуры угля в местах хранения, в вагонах при перевозке, торфа в природных условиях для ранней диагностики начала повышения температуры и предотвращения возгорания.
• Применение в технологических операциях на производстве:
  Благодаря своей точности, сравнимой с образцовыми приборами, удобству применения измеритель температуры IT-7 является оптимальным прибором технолога для большинства отраслей промышленности: электронная, машиностроение, приборостроение, лёгкая промышленность, химическая промышленность и т.д.
  Для этих целей целесообразнее использовать приборы с минимальной инерционностью, например IT-7-Pt (K)-2-120 и IT-7-Pt (K)-3-200;
• и другие области.

Технические характеристики IT-7-Pt:

Возможные варианты диаметра зондов различной длины:

Типы зондов к термометру-щупу IT-7-Pt:
