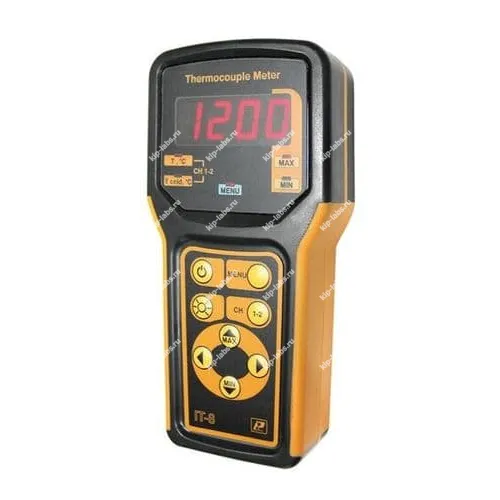

Измеритель температуры цифровой портативный IT-8-SR/SR

Назначение и принцип: Измеритель температуры цифровой портативный IT-8-SR/SR

Портативный цифровой измеритель температуры IT-8-SR/SR применяют для оперативного контроля температурных показателей в полевых и лабораторных условиях, при этом прибор рассчитан на подключение термопреобразователей сопротивления и внешних датчиков.

Изготовителем данного прибора является Рэлсиб НПП. Устройство относится к группе термометры. В работе учитывают особенности измерительных цепей и варианты подсоединения датчиков.

Функциональные опции

При эксплуатации доступны базовые операции съёма и сохранения показаний, что позволяет оперативно фиксировать результаты и обеспечивать их последующую передачу.

• Подключение внешних термопреобразователей сопротивления;
• Отображение текущих значений на встроенном интерфейсе;
• Функции сохранения и последующего анализа измерений;
• Возможность использования удлинительных и соединительных кабелей для удалённого датчика;
• Набор режимов измерения и проводных интерфейсов для интеграции с другими системами.

Сферы использования

На практике прибор задействуют при пусконаладочных работах и при периодическом контроле технологических процессов, что охватывает объекты энергоснабжения, производственные предприятия и сервисные службы.

В работе обращают внимание на дискретность отсчётов и учёт погрешностей. При калибровке принимают во внимание условия эксплуатации и предъявляемые к точности требования. Уместность дискретности показаний оценивают в контексте конкретных задач контроля.

Комплект поставки:

1. Измеритель температуры цифровой портативный IT-8-SR/SR -1 шт.;
2. Сумка для IT-8- 1 шт.

Дополнительная комплектация:

• Термопреобразователи сопротивления К1И-ВП встроенный, погружной;
• Термопреобразователи сопротивления К1И-ВВ встроенный, воздушный;
• Термопреобразователи сопротивления К1И-КП с кабелем, погружной;
• Термопреобразователи сопротивления К1И-КК с кабелем, погружной;
• Термопреобразователи сопротивления К2-КП с кабелем, в виде гильзы;
• Кабель удлинительный С1-2 для увеличения расстояния от датчика до измерителя;
• Кабель удлинительный С2-2 для увеличения расстояния от датчика до измерителя;
• Кабель соединительный С1-1 для подключения внешних датчиков к измерителю;
• Кабель соединительный С2-1 для подключения внешних датчиков к измерителю.

Описание цифрового портативного измерителя температуры IT-8-SR/SR:

Измерители температуры цифровые серии IT-8 оснащены двумя каналами измерения. Каждый из каналов рассчитан на работу с определённым типом датчиков (термопреобразователей). Датчики подключаются к прибору при помощи соединителей. Для подключения термопар используются плоские мини соединители (L2) с двумя ножевыми контактами. Цвет соединителя говорит о типе подключаемой термопары: зелёный или жёлтый- ХА(К), оранжевый – ТПП(S), ТПП(R).

Для подключения термосопротивлений к измерителю температуры используется или плоский мини соединитель (L3) с тремя ножевыми контактами белого цвета, или круглый герметичный соединитель (R) с четырьмя контактами. Плоские мини соединители расположены на верхней торцевой поверхности прибора, круглый - на нижней торцевой поверхности.

Измерители с типом входа Тс имеют только один канал для подключения внешнего датчика. Второй канал используется для индикации температуры самого прибора при помощи встроенного в корпус датчика.

Благодаря повышенной точности цифрового измерителя температуры, погрешность измерения определяется, в основном, подключаемым датчиком. Таким образом, измеритель температуры может работать с несколькими датчиками.

Диапазон измерения прибора с датчиком определяется диапазоном измерения датчика. При необходимости можно провести юстировку цифрового измерителя температуры с конкретным датчиком в необходимом диапазоне измеряемых температур. При этом заводские настройки измерителя остаются неизменными.

Учитывая, что портативные измерители температуры IT-8 могут эксплуатироваться в диапазоне температуры от минус 40 (50)°С до плюс 55°С, сведена к минимуму дополнительная температурная погрешность.

С измерителем температуры предлагается широкий ассортимент датчиков (по отдельному заказу), позволяющих проводить контроль различных объектов, а также удлинительных и соединительных кабелей.

Обращаем Ваше внимание, что поверка не входит в стоимость прибора.

Рашифровка измерителя температуры IT-8:

Отличительные особенности:

• Диапазон измерения от -200 до +1700°С;
• 2 канала измерения;
• Высокая точность;
• Широкий диапазон температуры эксплуатации от -40°С;
• Низкая дополнительная температурная погрешность;
• Задание порога звуковой и световой сигнализации;
• Запоминание максимальных и минимальных значений;
• Подключение датчиков через соединители;
• Яркий большой светодиодный индикатор;
• Возможность пользовательской юстировки с датчиком без нарушения заводской настройки;
• Наличие широкого ассортимента датчиков, соединительных кабелей;
• Прочный, герметичный, с прорезиненными вкладышами корпус.

Области применения:

• Пищевая промышленность;
• Сельское и коммунальное хозяйство;
• Машиностроение;
• Научные исследования;
• Нефтегазовая отрасль и другие отрасли промышленности.

Сервисные функции:

• Запоминание максимального, минимального значений;
• Звуковая, световая сигнализация о выходе за заданный порог;
• Возможность корректировки сдвига и наклона характеристики;
• Автоматическое отключение питания через 1…60 мин.;
• Диагностика состояния элементов питания;
• Автоматический переход в экономичный режим.

Восемь модификаций измерителя IT-8 в зависимости от типа входа каждого канала и конструкции соединителей:

• IT-8-Pt/Тэкс (с типом соединителя L3 или R);
• IT-8-К/Тхс;
• IT-8-TS/Тэкс (с типом соединителя L3 или R);
• IT-8-TS/SR;
• IT-8-TS/K;
• IT-8-Pt/Pt;
• IT-8-SR/SR;
• IT-8-K/K.

Технические характеристики:
