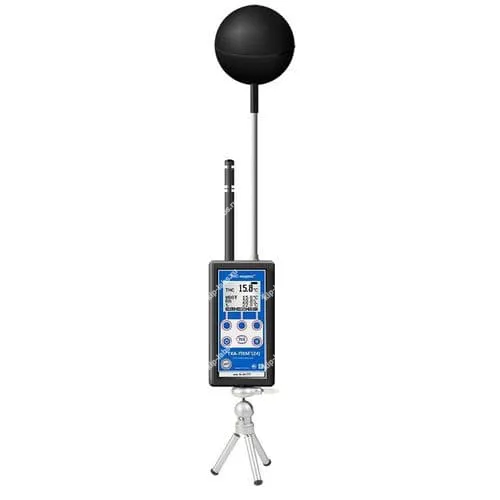

Термогигрометр с расчётом ТНС-индекса ТКА-ПКМ 24

Назначение и принцип: Термогигрометр с расчётом ТНС-индекса ТКА-ПКМ 24

Термогигрометр ТКА-ПКМ 24 от ТКА предназначен для контроля в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара; при этом прибор обеспечивает отображение вычисляемых в реальном времени параметров микроклимата.

• ТНС и WBGT-индексов (°С)
• температуры влажного термометра (tвл, °С)
• температуры точки росы (tтр, °С)
• средней температуры излучения (tрад.ср., °С)
• интенсивности теплового облучения (Вт/м2)

  Данные по вычисляемым параметрам выводятся на экран в онлайн-режиме и могут быть сопоставлены с результатами других средств измерений из набора термогигрометры. Это обеспечивает оперативный доступ к результатам и удобство дальнейшей обработки.

  Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).

  Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.

  Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений: ТНС = 0,7· tвл + 0,3 · tsph, где tвл - температура влажного термометра, tsph - температура чёрного шара.

  Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле: tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.

  Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле: W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.

  Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468.

  Одновременное получение средней температуры излучения и интенсивности теплового облучения повышает достоверность оценки риска теплового перегрева при анализе горячей окружающей среды; это особенно важно при комплексной оценке тепловой нагрузки.

  Наличие USB-интерфейса расширяет варианты съёма и передачи данных, что позволяет отказаться от использования бумажных носителей при переносе параметров микроклимата. При эксплуатации интерфейс упрощает передачу измерений в ПЭВМ и автоматизированные системы обработки.

  Рабочий диапазон температуры внутри чёрного шара увеличен до +100°С, при этом длина зонда для измерения tsph была увеличена для улучшения тепловой развязки между корпусом прибора и чёрным шаром. Оператор может задавать время экспозиции при оценке тепловых индексов и сопутствующих параметров в пределах от 5 до 60 мин. с дискретностью 5 мин., что позволяет адаптировать измерения под конкретные условия.

  Весь цикл определения ТНС и WBGT автоматизирован; кроме того, реализованы функции запоминания данных, усреднения, фиксации минимальных и максимальных значений и графического представления измеряемых и вычисляемых параметров. Эти возможности упрощают последующую обработку результатов и сокращают ручной труд.

  Уместность выбора дискретности записи и режимов обработки определяется задачами контроля. В отдельных условиях полезна опция сохранения серии измерений для последующего анализа.

Функциональные опции

Прибор обеспечивает последовательное снятие и обработку показаний: сначала регистрируются температура воздуха, влажность и tsph, затем вычисляются tвл, tтр, ТНС, WBGT и прочие производные параметры, что позволяет получить полное представление о тепловом состоянии среды. Встроенные алгоритмы автоматизируют получение и отображение итоговых значений.

Сферы использования

• Санитарный и технический надзор в жилых и производственных помещениях
• Музеях
• Библиотеках
• Архива
• Аттестация рабочих мест и другие сферы деятельности

Комплектация термогигрометра с расчётом ТНС-индекса ТКА-ПКМ 24:

• Прибор комбинированный ТКА-ПКМ 24
• Элемент питания типа «АА» (2 шт)
• Штатив-трипод настольный
• Чёрный шар (сфера)
• Руководство по эксплуатации
• Паспорт
• Диск с программным обеспечением
• Кабель последовательного порта
• Сумка для прибора
• Транспортная тара

Технические характеристики термогигрометра с расчётом ТНС-индекса ТКА-ПКМ 24:
