Термогигрометр ДВ2ТС(М)-5Т-5П-АК

Назначение и принцип: Термогигрометр ДВ2ТС(М)-5Т-5П-АК

Измерительный преобразователь ДВ2ТС(М)-5Т-5П-АК состоит из основного измерительного модуля и выносного зонда на гибком кабеле длиной 0,5...1.5 м; на гибком кабеле установлен подогреваемый датчик влажности, а для фиксации температуры применён выносной платиновый термопреобразователь сопротивления.

Для регистрации относительной влажности используется сорбционно-емкостной сенсор, при этом температуру снимают платиновые термопреобразователи сопротивления; модель выпускает Микрофор НПК, и прибор относится к группе термогигрометры.

Датчик влажности размещён под пористым колпачком из фторопласта; это решение защищает чувствительный элемент от пыли и аэрозолей. При этом колпачок также способствует выравниванию теплового режима сенсора.

Чувствительный элемент влажности объединён с платиновым термопреобразователем, измеряющим температуру самого датчика; при повышении влажности микроконтроллер увеличивает измерительный ток через платиновый преобразователь, тем самым повышая температуру датчика и удерживая относительную влажность в точке измерения на уровне не выше 80-85%, что предотвращает дрейф характеристик при длительном воздействии влажной среды.

Температуру окружающего воздуха фиксирует отдельно установленный выносной платиновый термопреобразователь сопротивления. На основе показаний этого преобразователя и измеренной относительной влажности микроконтроллер вычисляет парциальное давление водяного пара, а затем определяет относительную влажность анализируемого воздуха по известным соотношениям.

При эксплуатации уместна дискретность отображения данных для ряда технологических задач.

Функциональные опции

Выносной зонд с подогревом уменьшает вероятность конденсации на чувствительном элементе и позволяет применять прибор в условиях высокой влажности; на практике это снижает риск длительного смещения характеристик сенсора.

Сорбционно-емкостной принцип измерения влажности обеспечивает стабильный базовый сигнал, а платиновые термопреобразователи сопротивления служат для точной фиксации температур как сенсора, так и окружающего воздуха.

Фторопластовый пористый колпачок защищает сенсор от пылевых и аэрозольных загрязнений, при этом улучшая тепловую развязку чувствительного элемента и внешней среды.

Алгоритм управления измерительным током платинового преобразователя предотвращает превышение относительной влажности в точке измерения выше 80-85%, что повышает долговременную стабильность показаний.

Сферы использования

• контроль влажности в климатических термокамерах;
• аттестация климатических термокамер;
• контроль влажности при сушке древесины, керамики, кирпича;
• метеорологические измерения;
• контроль влажности в теплицах, оранжереях, овощехранилищах, на грибных фермах;
• контроль влажности в неотапливаемых складах, и т.д.

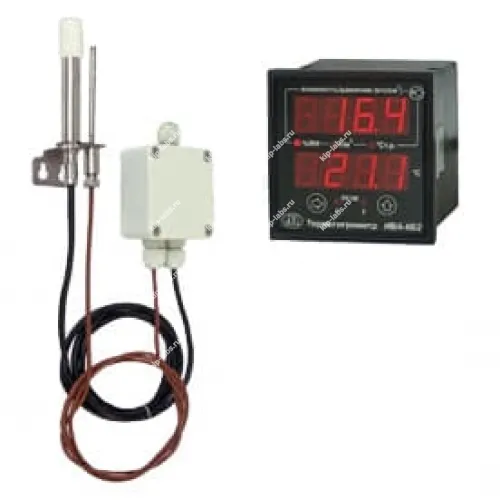

Комплектация термогигрометра ДВ2ТС(М)-5Т-5П-АК

• Блок индикации ИВА-6Б2-К
• Измерительный преобразователь влажности и температуры ДВ2ТСМ-5Т5П-АК для длительной работы в условиях повышенной влажности (более 90%RH)
• Соединительный кабель, длина 4 м
• Соединительный кабель, длина 4 м
• Руководство по эксплуатации
• Упаковка

Технические характеристики термогигрометра ДВ2ТС(М)-5Т-5П-АК
