Измеритель тепловой облученности ТКА-ИТО

Кратко о модели: Измеритель тепловой облученности ТКА-ИТО

Прибор ТКА-ИТО от ТКА служит для определения плотности теплового потока излучения в инфракрасной области спектра; при этом он также применяется для оценки экспозиционной дозы теплового облучения персонала в жилых и производственных помещениях, вызванной локальными и общими источниками тепла.

Работа устройства основана на преобразовании теплового потока, падающего на черный шар, в электрический сигнал; результат масштабируется и отображается на индикаторе, что позволяет оперативно получить значение плотности потока (облучённости). В ряде задач уместна дискретность показаний.

Повышение температуры внутри чёрного шара отражает влияние внешнего теплового излучения и усредняется по углу 4п (360°) и по времени экспозиции; поэтому реакция эквивалентна отклику человеческого тела на радиационный и конвективный теплообмен. Это изменение температуры регистрируется по индуцированному инфракрасному излучению от внутренней поверхности шара с помощью фотоприёмного модуля, расположенного внутри него.

Фотоприёмный модуль включает неселективный приёмник с диапазоном длин волн от 1,5 до 20 мкм, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды; данные проходят цифровую обработку микроконтроллером, и на дисплей электронного блока выводятся значения измеренной облучённости, внутренняя температура чёрного шара и температура окружающей среды.

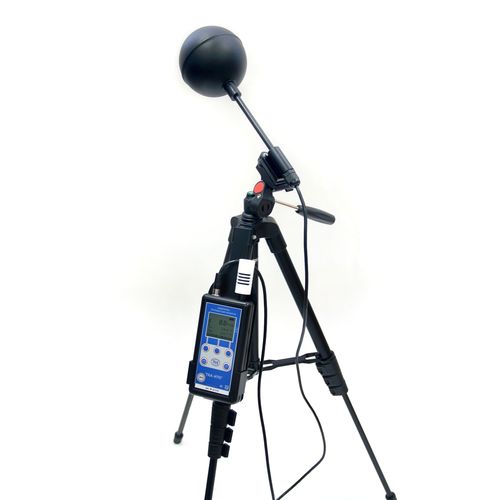

По конструкции измеритель представляет собой блок чёрного шара на штативе и отдельный электронный блок, включающий детектор сигналов, устройство цифровой обработки и жидкокристаллический дисплей для отображения измеряемых и вычисляемых параметров; корпус опломбирован, пломба расположена в местах крепления задней крышки электронного блока, что исключает несанкционированную настройку и доступ к результатам измерений. Нейтральная рамка: вопросы самокалибровки и интерфейсов обсуждаются отдельно.

Каталог термогигрометры упрощает и ускоряет процедуру получения значений интенсивности теплового облучения и служит исходной информацией для расчёта средней радиационной температуры и величины экспозиции. Прибор соответствует требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 3600, обладает диапазоном измерений до 3500 Вт/м2 и повышенным быстродействием благодаря оригинальной конструкции чёрного шара; на дисплей выводятся значения облучённости, радиационной и окружающей температур.

Измерение теплового облучения помогает оценить температуру при радиационном воздействии и степень экспозиции; ТКА-ИТО предназначен для оперативных расчетов и вывода результатов на дисплей за короткое время. Уместна дискретность измерений в зависимости от решаемой задачи, а интервал между поверками прибора равен 24 месяцам.

Ключевые особенности

• Прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения.;
• Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 360°;
• Расширенным диапазоном измерений до 3500 Вт/м2;
• Повышенное быстродействие;
• Благодаря оригинальной конструкции черного шара, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.

Где применяется

Устройство используется при оценке тепловой нагрузки в жилых помещениях, при проверках производственных и научных зданий, а также в ситуациях, где требуется оценить влияние локальных источников тепла; таким образом прибор подходит для задач контроля и обследования помещений различного назначения. Благодаря этому, прибор удобен при сравнительных измерениях и контрольных проверках.

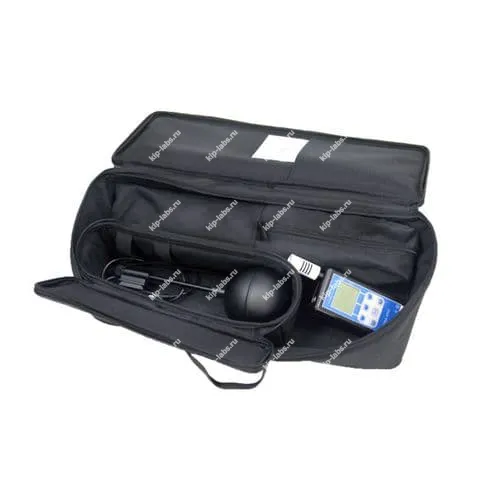

Комплектация измерителя тепловой облученности ТКА-ИТО:

• Измеритель тепловой облучённости ТКА-ИТО
• Элемент питания типа «АА» (2 шт)
• Штатив-трипод напольный высотой h=1,3
• Руководство по эксплуатации
• Методика поверки МП 2411-0105-2014
• Паспорт
• Сумка для прибора
• Транспортная тара

Технические характеристики измерителя тепловой облученности ТКА-ИТО:
