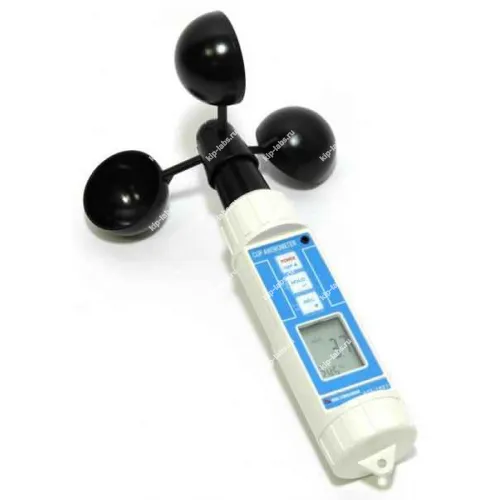

АТТ-1021 Термоанемометр чашечный

Назначение и принцип: АТТ-1021 Термоанемометр чашечный

АТТ-1021 - чашечный термоанемометр, предназначенный для измерения скорости воздушных потоков в полевых условиях и лабораториях; при этом механическое воздействие потока преобразуется в регистрируемый сигнал, что позволяет получать цифровые данные для последующей обработки и анализа. Производитель - Актаком, а подбор материала корпуса и тип датчика выполняют с учётом условий эксплуатации.

Чувствительный элемент реализован в виде чашечных лопастей. В работе они приходят во вращение под напором воздуха и формируют электрические или частотные импульсы; электронная часть преобразует эти импульсы в отображаемые на приборе значения, а дополнительную информацию о приборах этого класса можно найти в разделе термоанемометры.

Изделие снято с производства, при этом в качестве замены рекомендуются следующие модели: МЕГЕОН 11030, Гидрометприбор АРЭ, Гидрометприбор АРЭ-М.

Функциональные опции

Прибор регистрирует как мгновенные, так и усреднённые показатели, что позволяет упрощать оценку изменчивости воздушного потока и ускорять оперативный контроль и наладку.

• сенсор чашечного типа
• электронная обработка входного сигнала
• отображение результатов на индикаторе
• мобильная конструкция

При калибровке следует принимать во внимание дискретность показаний и условия опорных измерений.

Сферы использования

На практике АТТ-1021 применяют для проверки и наладки систем вентиляции, контроля технологических потоков и оценки локальных аэродинамических характеристик. При эксплуатации устройство также используют для оперативного мониторинга скорости в ходе сервисных и наладочных работ.

В работе прибор пригоден для выполнения полевых замеров и локальных лабораторных проверок. Дискретность показаний и возможности самокалибровки следует учитывать при выборе методики измерений.

Комплект поставки АТЕ-1019:

• анемометр с зондом
• сумка
• руководство по эксплуатации
• батарея питания

Описание термоанемометра АТЕ-1019:

Крыльчатый термоанемометр с выносным датчиком для измерения скорости потока воздуха в диапазоне 0,3-45 м/с. Диаметр – 50 мм. Погрешность измерения: ±(0,03•V+0,1) м/с. Измерение температуры воздушного потока: 0...60 °С. Фиксация текущего, максимального и минимального измеренных значений. Габариты: 150x72x35 мм. Вес: 350 гр.

Портативный крыльчатый анемометр с возможностью измерения температуры. В приборе использован выносной датчик (крыльчатка), снабженный подвеской на шарикоподшипниках с малым трением и обеспечивающий быстрое и точное дистанционное измерение скорости воздушного потока, его температуры и мгновенную индикацию на ЖК-дисплее. Прибор отображает измеренные значения во всех принятых единицах измерения (м/с, км/ч, футы/мин, узлы).

Отличительные особенности АТЕ-1019:

• одновременное измерение скорости и температуры воздушного потока
• датчик-крыльчатка низкого трения
• двухфункциональный жидкокристаллический дисплей
• возможность индикации скорости воздушного потока в м/с, км/ч, узлах, футах/мин
• фиксация минимального и максимального значения
• удержание показаний

Технические характеристики анемометра АТЕ-1019:
